BAUANLEITUNG
MONTAGE DER
FRONTSCHEINWERFER
Sie setzen zunächst die sechs Zusatzscheinwerfer zusammen und montieren
sie auf den Traggestellen. Nach dem Zusammenbau der Seitenstrahler und
Hauptscheinwerfer setzen sie diese in die in die Frontschürze aus Magazin 1
ein. Zum Abschluss befestigen Sie die Traggestelle an der Frontschürze.

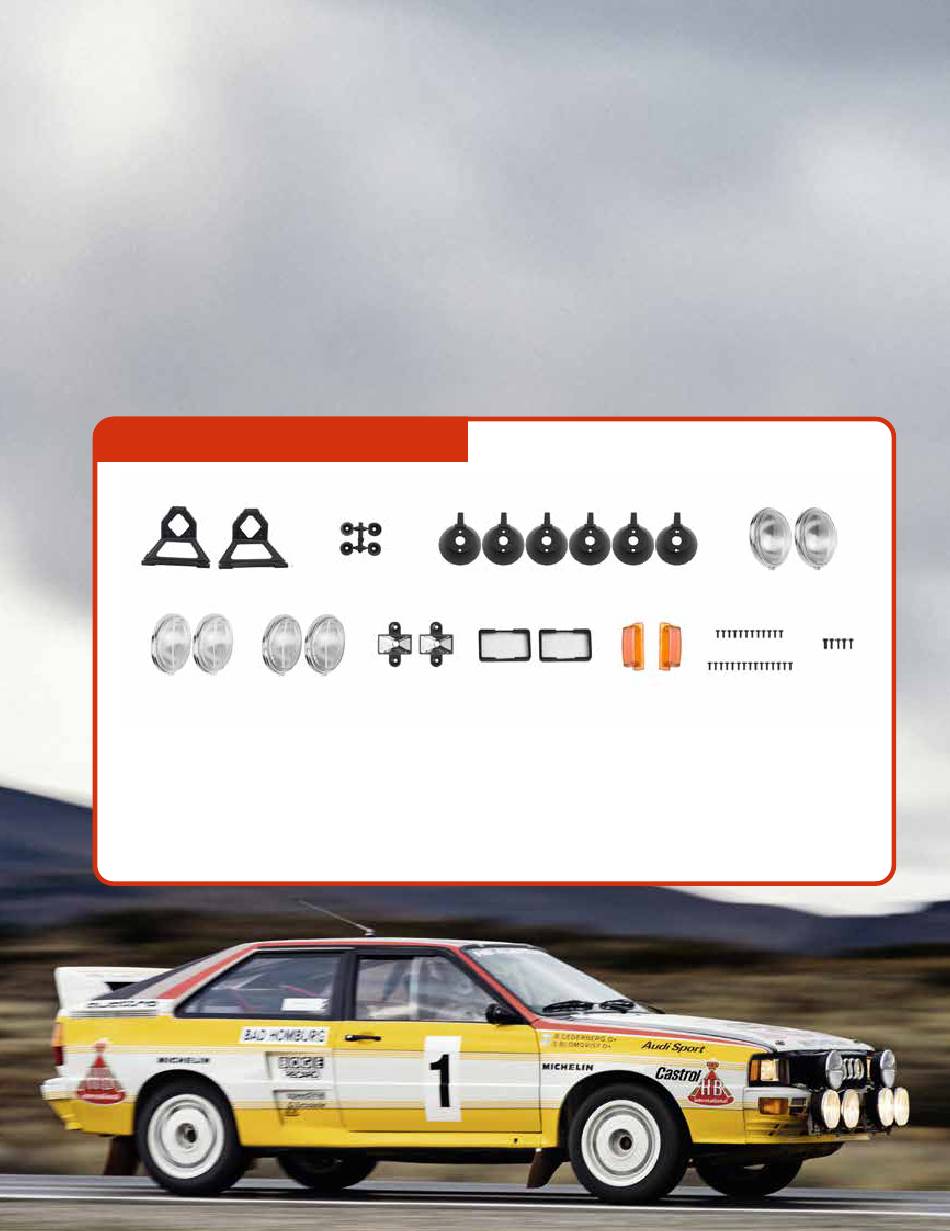

BAUTEILE IM ÜBERBLICK:
4A
4B
4I
4A
Linkes Traggestell
4B
Rechtes Traggestell
4C
Halterung 1
4D
Halterung 2
4E
Halterung 3
4F
Halterung 4
4C–F
4K
4L
4J
4G
Scheinwerfergehäuse
4H
Scheinwerfer 1 (vormontiert)
4I
Scheinwerfer 2 (vormontiert)
4J
Scheinwerfer 3 (vormontiert)
4K
Linker Reflektor
4L
Rechter Reflektor
4G
4M
4N
4O 4P
4M
4N
4O
4P
AP
KP
BM
4H
AP
BM
KP
Scheinwerferglas (l.)
Scheinwerferglas (r.)
Linker Seitenstrahler
Rechter Seitenstrahler
M1,7 x 4 mm (12x)
M1,4 x 4 mm (15x)
M1,7 x 5 mm (5x)
loading

Verwandte Anleitungen für Hachette Audi Rallye quattro A2

Inhaltszusammenfassung für Hachette Audi Rallye quattro A2

  • Seite 1 BAUANLEITUNG MONTAGE DER FRONTSCHEINWERFER Sie setzen zunächst die sechs Zusatzscheinwerfer zusammen und montieren sie auf den Traggestellen. Nach dem Zusammenbau der Seitenstrahler und Hauptscheinwerfer setzen sie diese in die in die Frontschürze aus Magazin 1 ein. Zum Abschluss befestigen Sie die Traggestelle an der Frontschürze. BAUTEILE IM ÜBERBLICK: 4C–F 4O 4P...

  • Seite 2: Werkzeuge & Materialien

    BAUANLEITUNG WERKZEUGE & WICHTIGE HINWEISE MATERIALIEN → Von jedem Schraubentyp erhalten Sie immer mindestens eine Schraube mehr, als Sie benötigen. Sie dienen als Neben den Bauteilen Ersatz, falls eine Schraube verloren geht. werden für die aktuelle → Alle auf „P“ endenden Schrauben, wie z. B. AP, sind für Kunststoffteile vorgesehen;...
  • Seite 3 BAUANLEITUNG SCHEINWERFER 3 Anschließend fügen Sie zwei weitere SCHEINWERFERGEHÄUSE (4G) und die SCHEINWERFER 3 (4J) zusammen. Fixieren Sie auch diese Komponenten mit je zwei KP-SCHRAUBEN aneinander. DIE TRAGGESTELLE Befestigen Sie die SCHEINWERFER (4H, 4I, 4J), wie links gezeigt, auf den beiden TRAGGESTELLEN (4A, 4B), und sichere jeden davon mit einer AP-SCHRAUBE.
  • Seite 4 BAUANLEITUNG DIE SEITENSTRAHLER Nehmen Sie nun die FRONTSCHÜRZE (1E) aus Magazin 1 zur Hand. Rasten Sie die beiden SEITENSTRAHLER (4O, 4P), wie abgebildet, von der Innenseite der Frontschürze aus in den schmalen Schlitzen an den Außenseiten der beiden SCHEINWERFERHALTERUNGEN (1C, 1D) ein.

  • Seite 5: Das Ergebnis

    Sockel, und fixieren Sie auch dieses TRAGESTELL mit zwei BM-SCHRAUBEN an der Schürze. DAS ERGEBNIS Nach Beendigung dieser Bau- phase gleicht die Frontschürze Ihres Audi Rallye quattro A2 mit den montierten Scheinwerfern und Seitenstrahlern bereits der des Originalfahrzeugs.
