B
–
auanleitung
S
S
chritt für
chritt

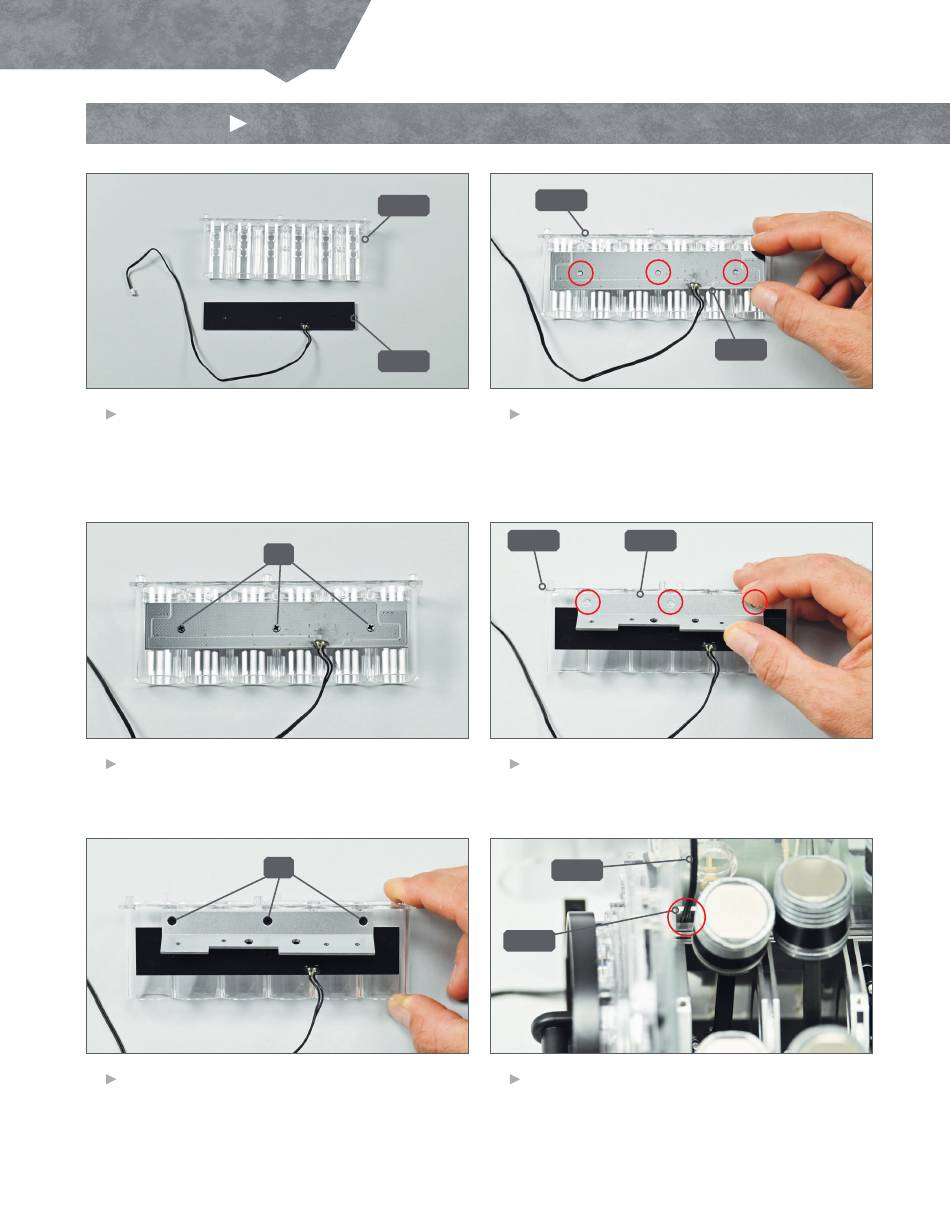

SCHRITT 1
Montage der rechten Zylinderlaufbuchsen
1
Legen Sie die rechten Zylinderlaufbuchsen 153A und
die Platine 153C auf Ihre Arbeitsplatte.
3
Ziehen Sie die drei Schrauben UP in den markierten
Löchern an, um die Teile miteinander zu verbinden.
5
Verwenden Sie drei Schrauben UP , um die Platte an
den Zylinderlaufbuchsen zu befestigen.
4
153A
153C
UP
UP
153A
2
Setzen Sie die Platine 153C auf die Außenseite der
Zylinderlaufbuchsen 153A. Richten Sie die Teile wie
abgebildet aus: Die LEDs der Platine müssen zu den
Zylinderlaufbuchsen zeigen. Richten Sie sie an den
Löchern aus, die durch die Kreise auf dem Foto
markiert sind.
153A
153B
4
Setzen Sie die Platte 153B auf die Außenseite der
Zylinderlaufbuchsen 153A. Richten Sie die durch die
Kreise auf dem Foto hervorgehobenen Löcher der
Komponenten aneinander aus.
153C
133A
6
Nehmen Sie Ihren im Bau befindlichen Motor zur
Hand. Stecken Sie den Kabelstecker der Platine 153C
in die quadratische Öffnung der rechten Hälfte des
Motorgehäuses 133A. Die Öffnung befindet sich in
der Nähe des ersten Kolbens auf der rechten Seite
des Motors.
153C
