C 16-3

Kodiersystem

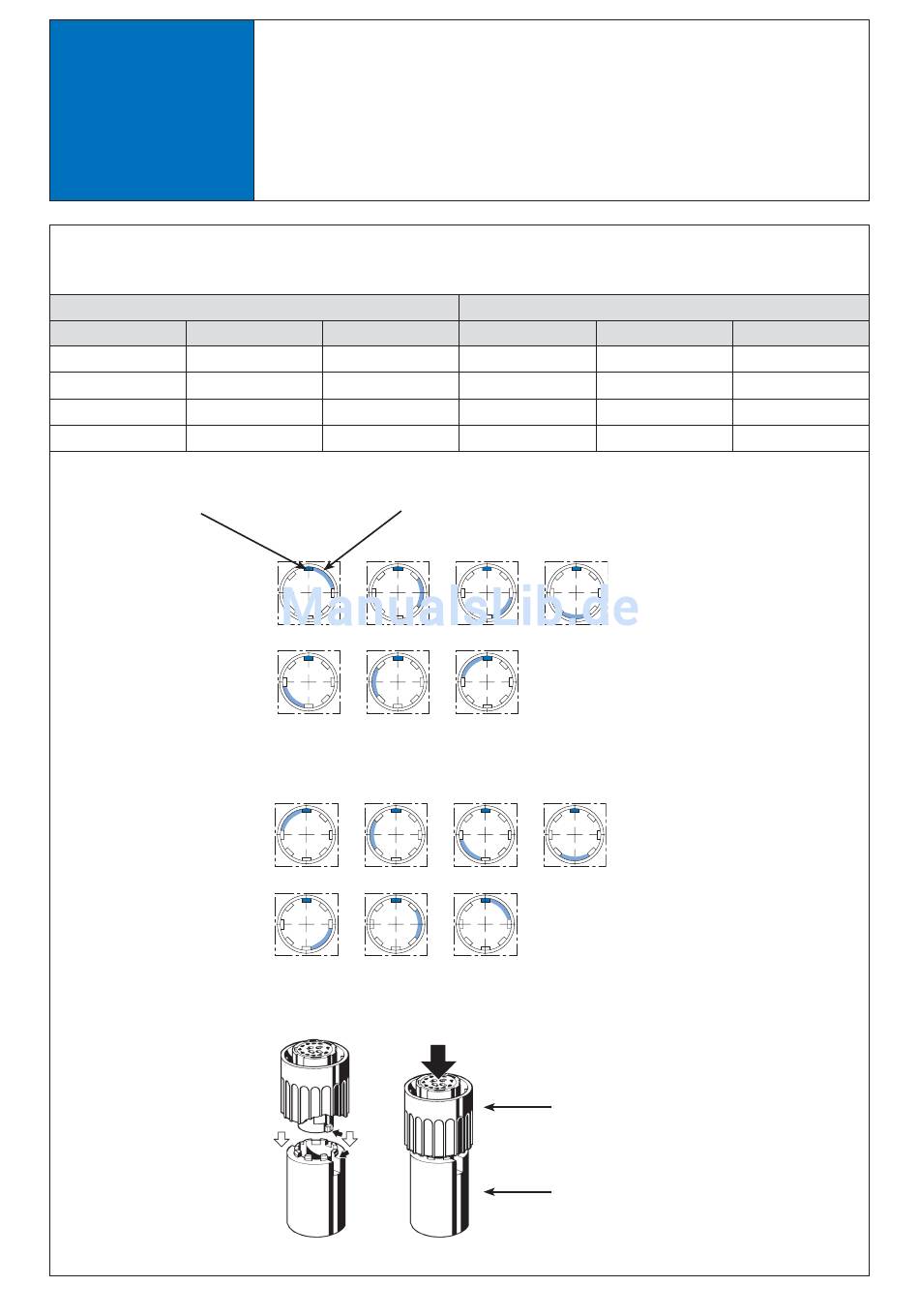

Mechanisches Kodiersystem
Die Kontakteinsätze können je nach Polzahl in unterschiedlichen Winkelstellungen montiert werden.
Zu beachten sind dabei die Merkmale am Gehäuseteil bzw. am Kontakteinsatz.
Gehäusegröße 1
Polzahl Anzahl Kodiermögl.
8 + PE 4
7
14 + PE
17 + PE 6
12 + 3 + PE
4
Merkmale am Gehäuse
Demontage der Kontakteinsätze mit Lösewerkzeug (siehe Seite 14 und 17)
6
Position
1, 3, 5, 7
1, 2, 3, 4, 5, 6, 7
1, 2, 3, 4, 5, 7
1, 3, 5, 7
Merkmal am Kontakteinsatz
Pos. 1 Pos. 2
Pos. 5 Pos. 6
Pos. 1 Pos. 2
Pos. 5 Pos. 6
Gehäusegröße 2
Polzahl Anzahl Kodiermögl.
5 + PE 6
14 + PE 7
12 + PE 7
19 + PE 6
Pos. 3 Pos. 4
Stifteinsatz Anschlussseite
Pos. 7
Pos. 3 Pos. 4
Buchseneinsatz Anschlussseite
Pos. 7
Stift- oder Buchsenkontakteinsatz
Lösewerkzeuge: Gehäusegr. 1, Seite 14
Position
1, 2, 3, 4, 6, 7
1, 2, 3, 4, 5, 6, 7
1, 2, 3, 4, 5, 6, 7
1, 3, 4, 5, 6, 7
Gehäusegr. 2, Seite 17
