C 16-3

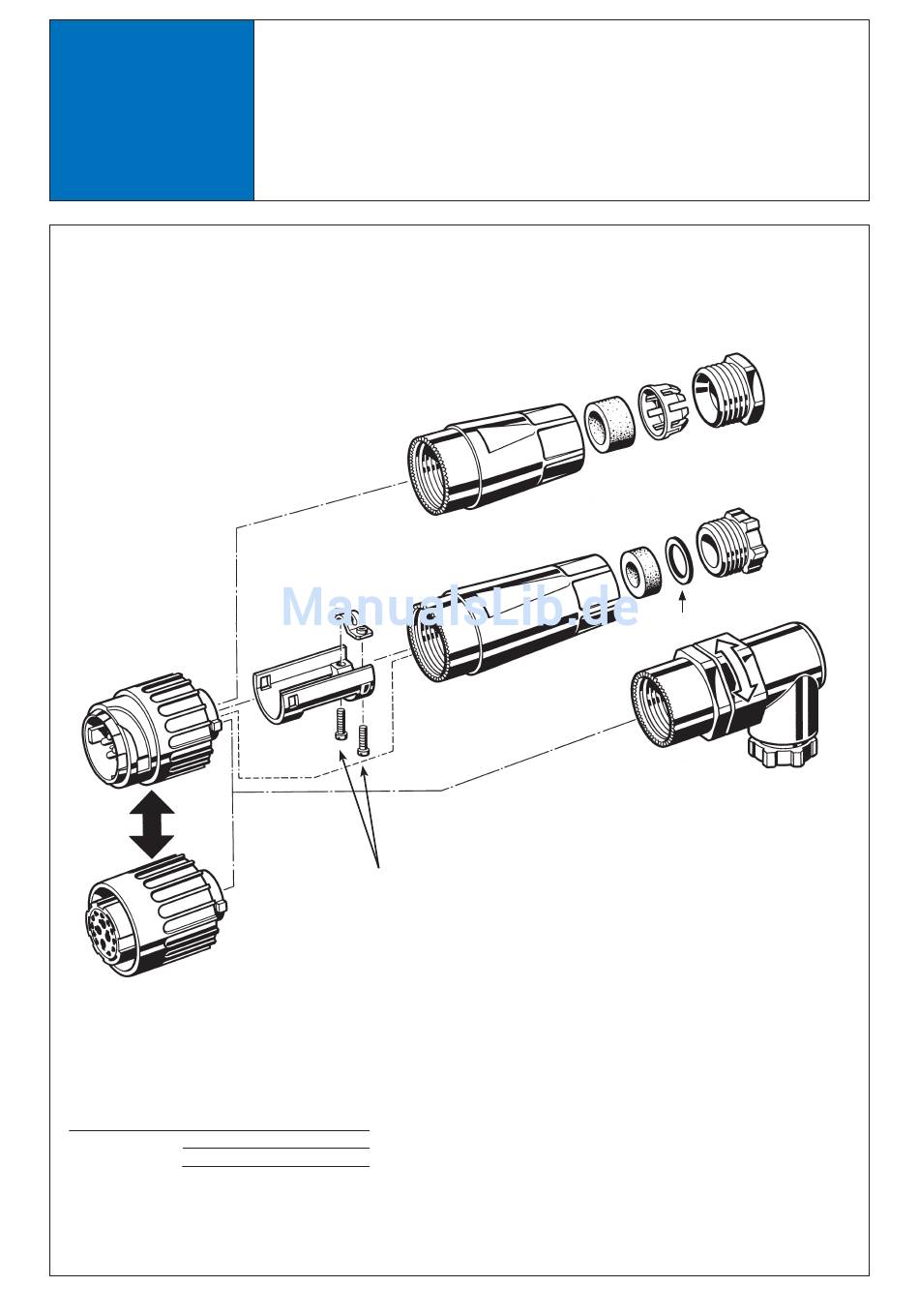

Montageanleitung

Gehäusegröße 1 und 2
Drehmoment für Kabelgehäuse und Kabelverschraubung
min. 1 Nm
max. 2 Nm
Stifteinsatz mit
Verriegelungsring
Buchseneinsatz mit
Verriegelungsring
Abisolierlängen
Schraubkontakte
Crimpkontakte 0,09 - 0,25 mm
0,35 - 0,50 mm
0,50 - 2,50 mm
1) Aderendhülse wird empfohlen
Amphenol
innen liegende
Zugentlastung
Anzugsmoment 0,5 Nm
7,0 +1 mm 1)
2 +0,5
3 mm
2 +0,5
3 mm
2 3,5 +1 mm
kurzes Kabelgehäuse
Dichtung
langes Kabelgehäuse
HINWEIS:
Die angegebenen Kennwerte sind Anhaltswerte und
können je nach Kabelausführung abweichen.
Bei der Kabel- und Leitungsauswahl ist deren
Verwendbarkeit in Bezug auf die Kabelverschraubung
abzustimmen.
Klemmkäfig
Mutter
Druckring
abgewinkeltes
Kabelgehäuse
Amphenol C 16-3
11
