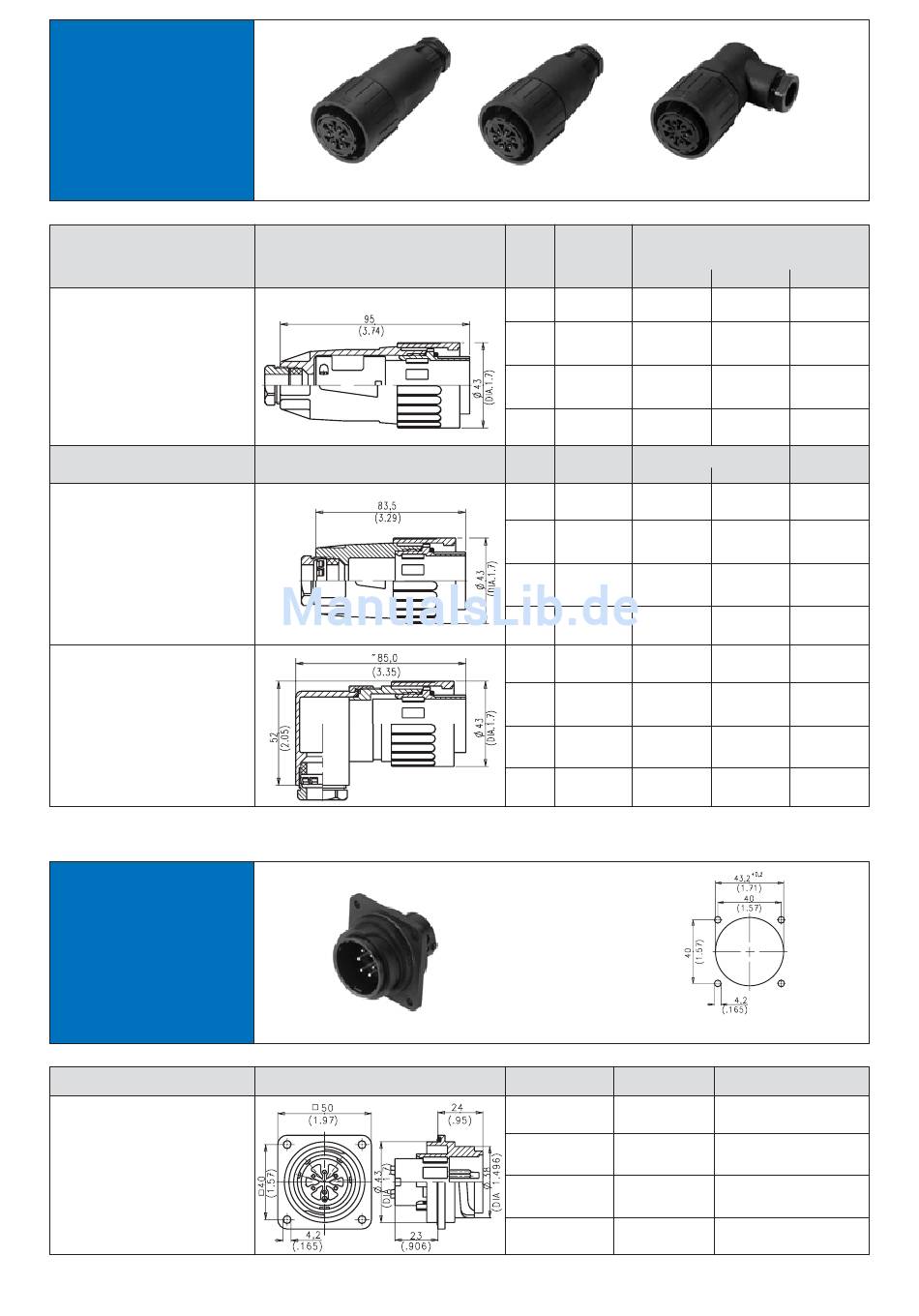

Serie C; Kabeldosen; Gerätestecker - Amphenol C 16-3 Bedienungsanleitung

C 16-3
Gehäusegröße 2

Kabeldosen

Beschreibung
Kabeldose, Bauform E, 5 + PE
Schraubanschluss, 12 + PE-, 14
+ PE- und 19 + PE-Ausführung
1)
ohne Kontakte
mit Kabelzugentlastungsklemme
Kabeldose, Bauform D,
5 + PE Schraubanschluss,
12 + PE-, 14 + PE- und 19 + PE-
Ausführung ohne Kontakte 1)
mit Klemmkäfig
Kabeldose, Bauform F,
5 + PE Schraubanschluss,
12 + PE-, 14 + PE- und 19 +
PE-Ausführung ohne Kontakte
mit Klemmkäfig
C 16-3
Gehäusegröße 2
Gerätestecker
Beschreibung
Gerätestecker, Bauform C,
5 + PE Schraubanschluss,
12 + PE-, 14 + PE- und 19 + PE-
Ausführung ohne Kontakte 1)
1)
Crimpkontakte bitte separat bestellen, siehe Seite 21/22.
16
E
Maßzeichnung
1)
C
Maßzeichnung
2)
Bestellnummernsystem für Crimpkontakte, siehe Seite 23.
D
Polzahl Kontakte 2)
Ø 12-14
5 + PE – C016 20E005 103 2 C016 20E005 104 2 C016 20E005 105 2
12 + PE 9 x .N 02 016 00... C016 10E012 003 2 C016 10E012 004 2
4 x .N 02 025 00...
14 + PE 4 x .N 02 015 00... C016 10E014 003 2
11 x .N 02 016 00...
19 + PE .N 02 015 00... C016 10E019 003 2 C016 10E019 004 2 C016 10E019 005 2
Kabelausgang
Ø 10-12
5 + PE – C016 20D005 103 2 C016 20D005 104 2
12 + PE 9 x .N 02 016 00... C016 10D012 003 2 C016 10D012 004 2
4 x .N 02 025 00...
14 + PE 4 x .N 02 015 00... C016 10D014 003 2
11 x .N 02 016 00...
19 + PE .N 02 015 00... C016 10D019 003 2
5 + PE – –
12 + PE 9 x .N 02 016 00... –
4 x .N 02 025 00...
14 + PE 4 x .N 02 015 00... –
11 x .N 02 016 00...
19 + PE .N 02 015 00... –
Polzahl 2)
Kontakte
5 + PE –
9 x .N 01 016 00...
12 + PE
4 x .N 01 015 00...
4 x .N 01 015 00...
14 + PE
11 x .N 01 016 00...
19 + PE .N 01 015 00...
F
Bestellnummer
Kabelausgang
Ø 14-16 Ø 19-21
C016 10E012 005 2
C016 10E014 004 2 C016 10E014 005 2
Ø 12-14
–
–
C016 10D014 004 2 –
C016 10D019 004 2 –
C016 20F005 104 2 –
C016 10F012 004 2 –
C016 10F014 004 2 –
–
C016 10F019 004 2
Ø
Ø
Montageausschnitt
Bestellnummer
C016 20C005 100 2
C016 10C012 000 2
C016 10C014 000 2
C016 10C019 000 2
Amphenol
