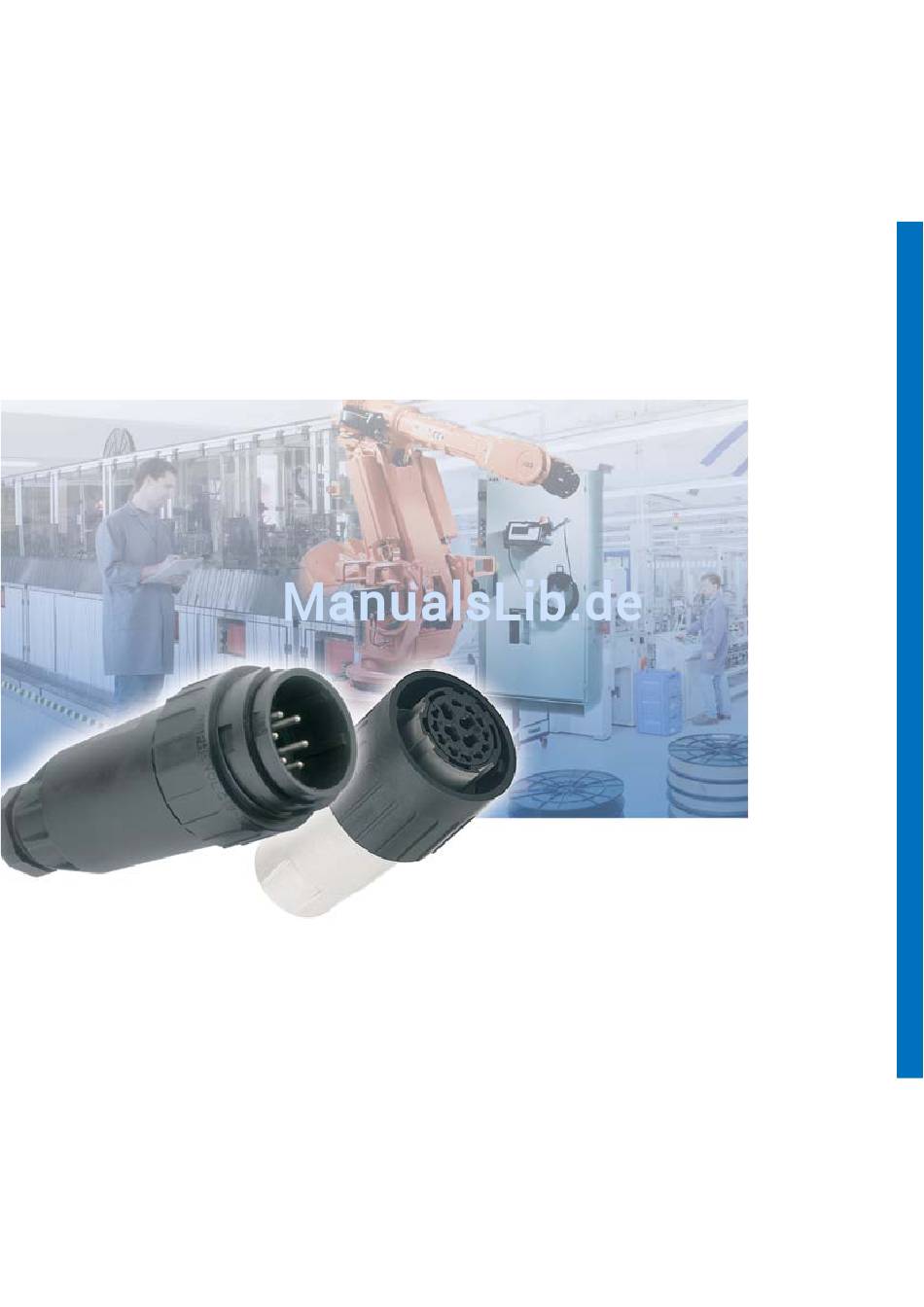

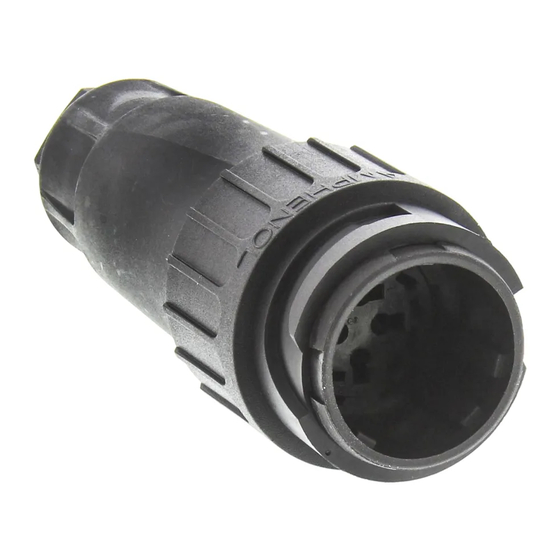

  • Seite 1 Amphenol Amphenol-Tuchel Electronics GmbH ® C 16-3 Rundsteckverbinder...

  • Seite 2: Allgemeine Hinweise

    Amphenol Corporation. Unsere eigenständige globale Präsenz im Hinblick auf Entwicklung, Produktion und Vertrieb ermöglicht es uns, für unsere Kunden außergewöhnliche technische Lösungen und einen optimalen Service weltweit zu bieten. Amphenol-Tuchel Electronics GmbH ist seit Jahren ein erfolgreicher Partner seiner Kunden und setzt Maßstäbe in der Verbindungstechnik. Qualität Amphenol-Tuchel Electronics GmbH stellt schon bei den ersten Entwicklungs schritten den Qualitätsgedanken an die erste Stelle.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Seite Allgemeine Hinweise Serie C 16-3 Produktbeschreibung Bestellhinweise / Zulassungen Kodiersystem Technische Daten Derating Kurven Übersicht Bauformen Montageanleitung Gehäusegröße 1 Kabelstecker Gerätedosen Kabeldosen Gerätestecker Zubehör Gehäusegröße 2 Kabelstecker Gerätedosen Kabeldosen Gerätestecker Zubehör EMV-Ausführungen Crimpkontakte Stift Crimpkontakte Buchse Bestellnummernsystem für Crimpkontakte...

  • Seite 4: Produktbeschreibung

    C 16-3 Produktbeschreibung Die Rundsteckverbinder-Serie C 16-3 besteht aus zwei Gehäusegrößen. Die wichtigsten Eigenschaften und Vorteile: Die Serie entspricht bezüglich Aufbau und Konzeption den • Rundsteckverbinder für Netz- und Steuerspannungen in den Polzahlen: hohen Anforderungen der industriellen Technik unter rauhen Umgebungsbedingungen.

  • Seite 5: Bestellhinweise Zulassungen

    Crimpkontakte für höhere Strombelastbarkeit sind auf Anfrage lieferbar. Mechanische Kodierung Crimpwerkzeuge Die Serie C 16-3 ist je nach Polzahl unterschiedlich kodierbar. Fordern Sie unseren Katalog „Werkzeuge“ an. Die Kontaktein sätze können in unterschiedlichen Winkelstellungen montiert werden. Die im Katalog genannten Bestell-Nr. beziehen sich auf die Kodierung 1.

  • Seite 6: Kodiersystem

    C 16-3 Kodiersystem Mechanisches Kodiersystem Die Kontakteinsätze können je nach Polzahl in unterschiedlichen Winkelstellungen montiert werden. Zu beachten sind dabei die Merkmale am Gehäuseteil bzw. am Kontakteinsatz. Gehäusegröße 1 Gehäusegröße 2 Polzahl Anzahl Kodiermögl. Position Polzahl Anzahl Kodiermögl. Position 8 + PE...

  • Seite 7: Technische Daten

    C 16-3 Technische Daten Gehäusegröße 1 Allgemeine Kennwerte Norm Technische Daten Gehäusegröße 1 12 + 3 + PE Polzahl 8 + PE 14 + PE 17 + PE Elektrische Kennwerte Bemessungsspannung DIN EN 60664-1 400 V 100 V 100 V 3 x 320 V, 12 x 24 V UL 1977, CSA 22.2...
  • Seite 8 C 16-3 Technische Daten Gehäusegröße 2 Allgemeine Kennwerte Norm Technische Daten Gehäusegröße 2 19 + PE Polzahl 5 + PE 12 + PE 14 + PE Elektrische Kennwerte Bemessungsspannung DIN EN 60664-1 400 V 3 x 500 V, 9 x 300 V...

  • Seite 9: Derating Kurven

    C 16-3 Derating Kurven Gehäusegröße 1 8+PE 8+PE 14+PE 14+PE a) alle Kon a) alle Kontakte Ø 1,6 a) 4 Kontakte Ø 2,5 a) 4 Kon Anschlu Anschlussquerschnitt 1,5 mm Anschlussquerschnitt 1,5 mm Ansch all cont 4 con b) 11 Kontakte Ø 1,5...

  • Seite 10: Übersicht Bauformen

    C 16-3 Übersicht der Bauformen, Gehäusegröße 1 und 2 Bezeichnung Abbildung Beschreibung Bauform Seite Gr. 1 Gr.2 Kabelstecker Lange Ausführung, mit innen liegender Kabelzug- entlastungsklemme Kurze Ausführung, Kabelzug- entlastung mit Klemmkäfig 90° abgewinkelt, Kabelzug- entlastung mit Klemmkäfig Kabeldosen Lange Ausführung,...

  • Seite 11: Montageanleitung

    Zugentlastung Stifteinsatz mit Verriegelungsring abgewinkeltes Kabelgehäuse Anzugsmoment 0,5 Nm Buchseneinsatz mit Verriegelungsring Amphenol C 16-3 HINWEIS: Abisolierlängen Die angegebenen Kennwerte sind Anhaltswerte und Schraubkontakte können je nach Kabelausführung abweichen. +0,5 Crimpkontakte 0,09 - 0,25 mm Bei der Kabel- und Leitungsauswahl ist deren...

  • Seite 12: Gehäusegröße 1

    C 16-3 Gehäusegröße 1 Kabelstecker Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer Kabelausgang Ø 10 -12 Ø 12 -14 Kabelstecker für Crimpkontakte, 8 + PE .N 01 016 00... C016 10I008 002 1 C016 10I008 003 1 Bauform I, ohne Kontakte mit Kabelzugentlastungsklemme...

  • Seite 13: Gerätedosen

    C 16-3 ±0,1 28,6 (1.126) Gehäusegröße 1 Gerätedosen SW27,2 +0,2 (1.071) Montageausschnitt Montageausschnitt Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer 8 + PE .N 02 016 00… C016 10G008 000 1 Gerätedose für Crimpkontakte, Bauform G, ohne Kontakte 14 + PE 11 x .N 02 015 00...

  • Seite 14: Gerätestecker

    C 16-3 ±0,1 28,6 (1.126) Gehäusegröße 1 Gerätestecker Montageausschnitt Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer Gerätestecker für Crimpkontakte, 8 + PE .N 01 016 00... C016 10C008 000 1 Bauform C, ohne Kontakte 14 + PE 11 x .N 01 015 00...

  • Seite 15: Kabelstecker

    C 16-3 Gehäusegröße 2 Kabelstecker Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer Kabelausgang Ø 12-14 Ø 14-16 Ø 19-21 Kabelstecker, Bauform I, 5 + PE – C016 20I005 103 2 C016 20I005 104 2 C016 20I005 105 2 5 + PE Schraubanschluss, 12 + PE 9 x .N 01 016 00...

  • Seite 16: Serie C

    C 16-3 Gehäusegröße 2 Kabeldosen Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer Kabelausgang Ø 12-14 Ø 14-16 Ø 19-21 Kabeldose, Bauform E, 5 + PE 5 + PE – C016 20E005 103 2 C016 20E005 104 2 C016 20E005 105 2 Schraubanschluss, 12 + PE-, 14 12 + PE 9 x .N 02 016 00…...

  • Seite 17: Zubehör

    C 16-3 Gehäusegröße 2 Zubehör Beschreibung Abbildung Bestellnummer für Kabelstecker für Gerätestecker Verschlusskappe für Kabel- und Gerätestecker C016 00U000 011 2 C016 00U000 001 2 Verschlusskappe für Kabel- und für Kabeldosen für Gerätedosen Gerätedosen C016 00V000 011 2 C016 00V000 001 2 Demontagewerkzeug für Stift- und...

  • Seite 18: Emv-Ausführungen

    C 16-3 EMV Produktbeschreibung Die Steckverbinder der Serie C 16-3- EMV zeichnen sich durch Verfügbar sind zwei Ausführungen: vielseitige Einsatzmöglichkeiten aus: besonders bei hohen mechanischen 1. Ausführung aus metallisiertem Kunststoff, einsetzbar nach VDE Anforderungen, industriellen Umgebungsbedingungen und Forderungen 0160. an die Kontaktsicherheit.

  • Seite 19: Gehäusegröße

    C 16-3 EMV Gehäusegröße 1 Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer Kabelausgang Ø max. 10,5 Ø max. 12,5 Kabelstecker, Bauform H, 8 + PE .N 01 016 00... C016 10H008 012 5 C016 10H008 013 5 ohne Kontakte 14 + PE...
  • Seite 20 C 16-3 EMV ±0,1 28,6 (1.126) Gehäusegröße 1 SW27,2 +0,2 (1.071) Montageausschnitt Montageausschnitt Beschreibung Maßzeichnung Polzahl Kontakte Bestellnummer 8 + PE .N 02 016 00… C016 10G008 000 5 Gerätedose Bauform G, ohne Kontakte 11 x.N 02 015 00... 14 + PE C016 10G014 000 5 4 x.N 02 025 00...

  • Seite 21: Crimpkontakte Stift

    Ø in mm rungs-Ø größe querschnitt / Kontaktoberfläche in mm versilbert vergoldet C 16-3 0,7 - 1,6 14 + PE 0,09 - 0,25 mm Einzelkontakt VN 01 015 0052 (1) VN 01 015 0052 (2) 12 + 3 + PE...

  • Seite 22: Crimpkontakte Buchse

    Ø in mm rungs-Ø größe querschnitt / Kontaktoberfläche in mm versilbert vergoldet C 16-3 0,7 - 1,6 14 + PE 0,09 - 0,25 mm Einzelkontakt VN 02 015 0052 (1) VN 02 015 0052 (2) 12 + 3 + PE...

  • Seite 23: Bestellnummernsystem Für Crimpkontakte

    B. 016 = 1,6 mm 4) Ausführungsvariante (Anschlussquerschnitt), z.B 0052: 0,09 - 0,25 mm 0046: 0,35 - 0,5 mm 0047: 0,75 - 1,0 mm 5) Oberfläche: (1) = versilbert (2) = vergoldet (4) = vergoldet für hohe Anforderung Amphenol...

  • Seite 24: Technische Informationen

    C 16-3 Technische Informationen Anschlusstechnik Da in verschiedenen Bereichen der Industrie auch mit Leitern nach der • Schraubverbindung amerikanischen Drahtlehre AWG (American Wire Gauge) gearbeitet wird, Schraubklemmen werden nach 60999-1 / VDE 609-1 bemessen. folgt hiernach Tabelle 2 zur Umrechnung von AWG in mm Die Gewindegröße in Abhängigkeit vom Leiterquerschnitt, sowie das...

  • Seite 25: Verarbeitungshinweis

    C 16-3 Technische Informationen • Crimpverbindung Verarbeitungshinweis Eine Crimpverbindung ist eine nicht lösbare elektrische Verbindung Crimpkontakte sind nur mit den dafür freigegebenen Crimpwerkzeugen zu zwischen einem Leiter und einem Crimpkontakt mit Hilfe der verarbeiten. Crimptechnik. Durch genau auf Crimphülse und Leiterquerschnitt abgestimmte Crimpprofile werden durch Druck und gezielte Verformung Der Ein- und Ausbau von Crimpkontakten darf nur mit den dafür...
  • Seite 26 C 16-3 Technische Informationen Schutzarten Tabelle 5 2. Kenn- Kurzbeschreibung Definition Elektrische Betriebsmittel, zu denen Steckverbinder zählen, müssen ziffer aus Sicherheitsgründen gegen Einflüsse von außen, wie z.B. Staub, Fremd körper, Berührung, Feuchtigkeit und Wasser geschützt werden. Nicht geschützt – Diesen Schutz übernehmen bei Industrie-Steckverbindern die Gehäuse Geschützt gegen Tropfwasser...

  • Seite 27: Hinweise / Sicherheitseinteilung

    Leitung kurz hinter dem Steckverbinder zu entlasten. können. Bei der Leitungsauswahl ist darauf zu achten, dass die Leitungen die Die Steckverbindungen der Serie C 16-3 sind für Einsatzbereiche im Steckverbinder nicht angereifen (Lösungsmittel) oder eine mögliche Anlagen- und Apparatebau, Steuerungs- und Elektrogerätebau vorgesehen.

  • Seite 28: Bestellnummernverzeichnis

    C016 10H017 801 3 C016 10N017 000 5 C016 10D015 012 5 C016 10F019 004 2 C016 10H019 003 2 C016 10N017 006 1 C016 10D015 013 5 C016 10G008 000 1 C016 10H019 004 2 C016 20C005 100 2 Amphenol...
  • Seite 29 TN 02 016 0003 (1) VN 02 025 0001 (102) HN 02 015 0052 (1) TN 02 016 0003 (2) VN 02 025 0010 (101) HN 02 015 0052 (2) TN 02 016 0005 (1) VN 02 025 0010 (102) Amphenol...
  • Seite 30 Amphenol...
  • Seite 31 Amphenol...
  • Seite 32 Fax +27 / 11 / 305-95 76 Ihr zuständiger Vertriebs-Ingenieur: Amphenol Amphenol-Tuchel Electronics GmbH August-Haeusser- Str. 10 . D-74080 Heilbronn . Deutschland . Tel. +49 (0) 71 31/ 9 29-0 . Fax +49 (0) 71 31/ 9 29-486 · www.amphenol.info Amphenol...
