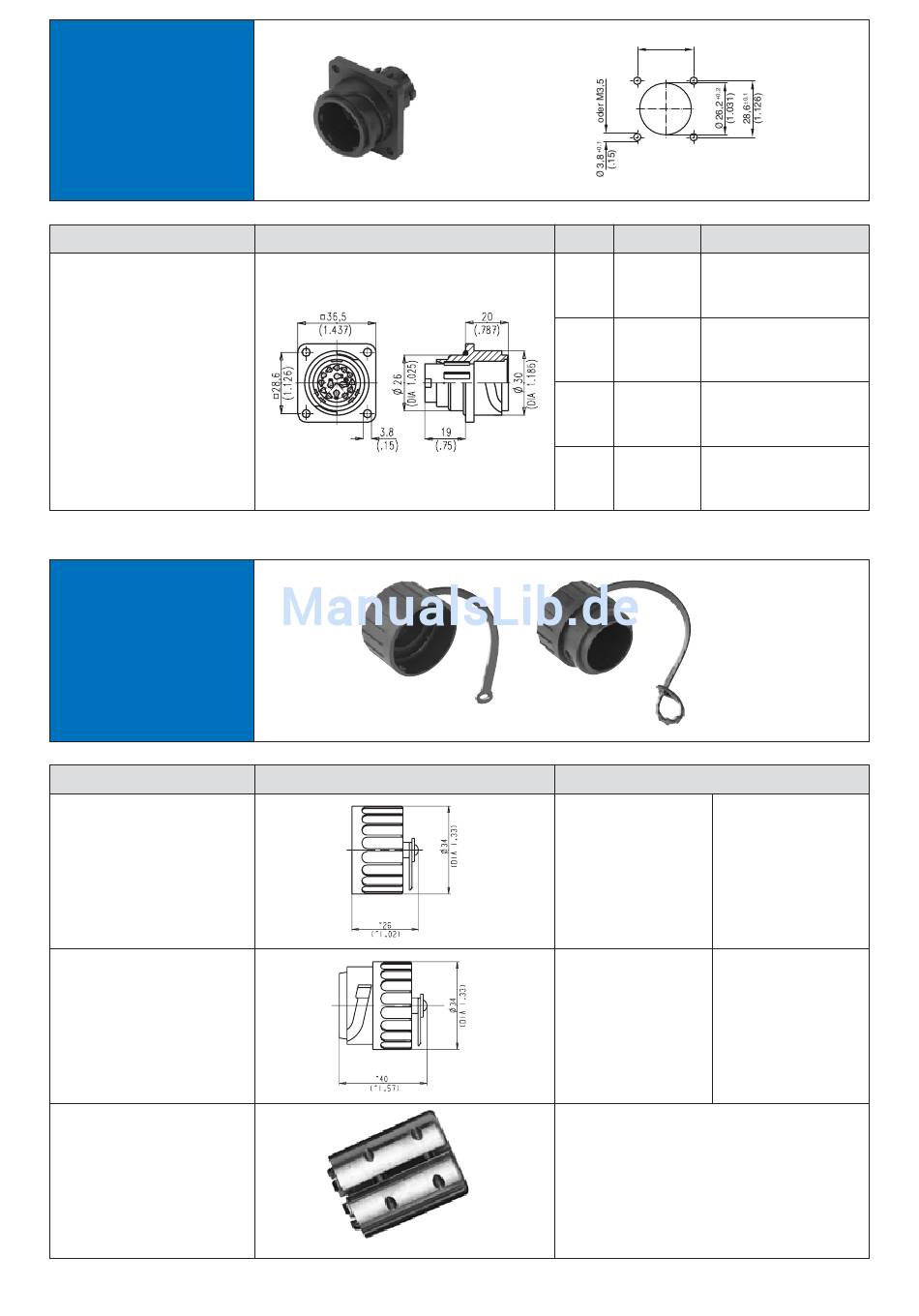

C 16-3
Gehäusegröße 1
Gerätestecker
Beschreibung
Gerätestecker für Crimpkontakte,
1)
Bauform C, ohne Kontakte
C 16-3
Gehäusegröße 1
Zubehör
Beschreibung
Verschlusskappe für Kabel- und
Gerätestecker
Verschlusskappe für Kabel- und
Gerätedosen
Demontagewerkzeug für Stift-
und Buchseneinsätze
1)
Crimpkontakte bitte separat bestellen, siehe Seite 21/22.
14
C
Maßzeichnung
Maßzeichnung
2)
Bestellnummernsystem für Crimpkontakte, siehe Seite 23.
±0,1
28,6
(1.126)
Montageausschnitt
Polzahl Kontakte 2)
8 + PE .N 01 016 00...
14 + PE 11 x .N 01 015 00...
4 x .N 01 025 00...
12 + 3 + PE 12 x .N 01 015 00...
4 x .N 01 016 00...
17 + PE .N 01 015 00...
Bestellnummer
für Kabelstecker für Gerätestecker
C016 00U000 001 1
für Kabeldosen für Gerätedosen
C016 00V000 001 1
FH 0000-016
Bestellnummer
C016 10C008 000 1
C016 10C014 000 1
C016 10C015 000 1
C016 10C017 000 1
C016 00U000 021 1
C016 00V000 021 1
