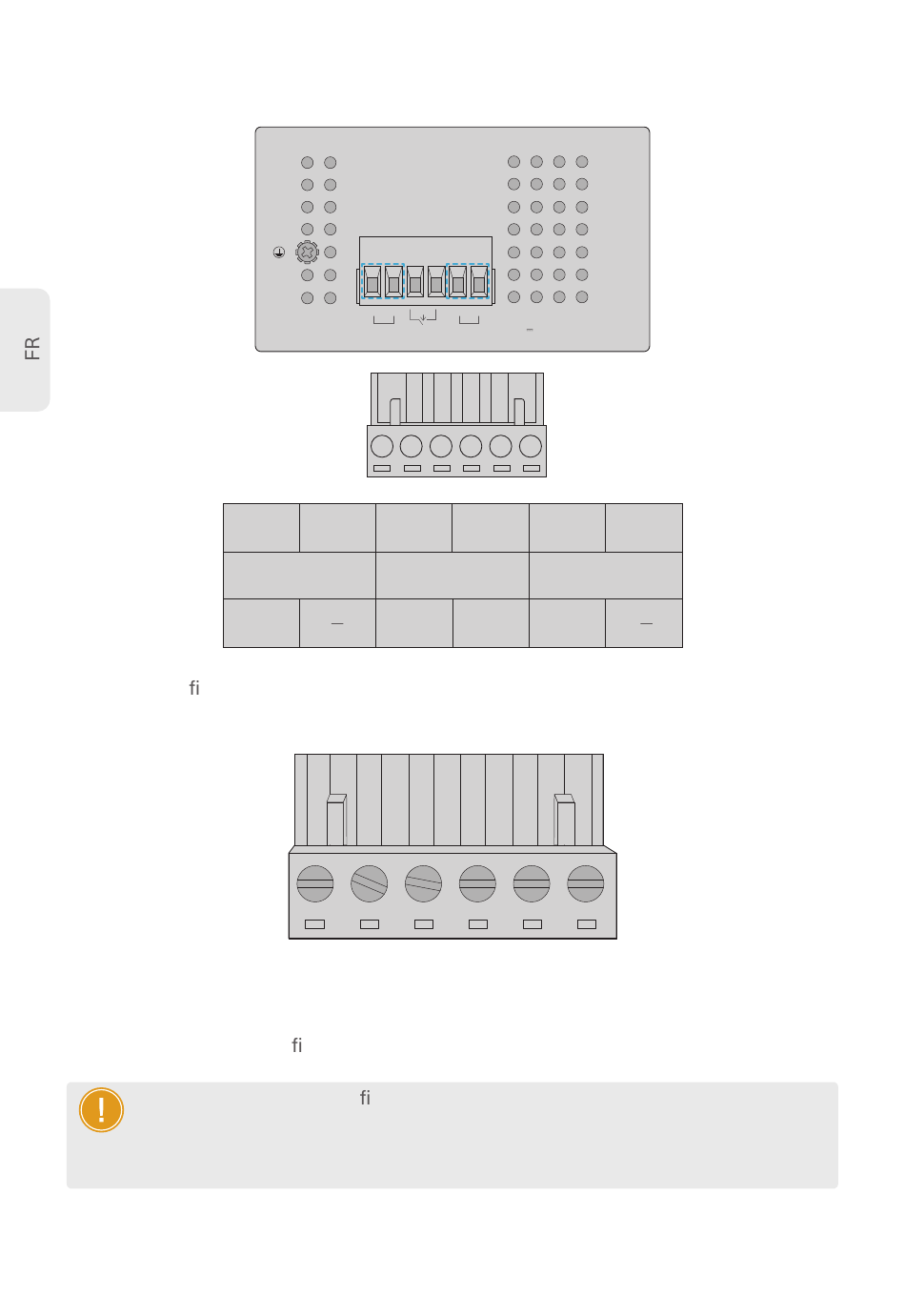

Connexion de l'Alimentation
1. Insérez les ls d'alimentation positif et négatif dans les contacts 1 et 2 pour
l'ALIMENTATION 1, ou 5 et 6 pour l'ALIMENTATION 2.
2. Serrez les vis du serre- l pour éviter que ceux-ci ne se desserrent.
NOTE :
1. Le calibre du l pour le bornier doit être compris entre 12 et
24 AWG.
2. La plage d'entrée de l'alimentation en courant continu est comprise entre
12 et 56V DC.
34
Max. fault Alarm loading. 24V ,1A
1 2 3
V1+
V1-
PWR1
Alarm
1
2
3
Power 1
+
1
2
3
Power 1
Alarm
+
-
4
5 6
V2+
V2-
DC Input:
PWR2
12-56V
, 6A max.
4
5
Alarm
Power 2
+
4
5
6
Power 2
+
-
6
