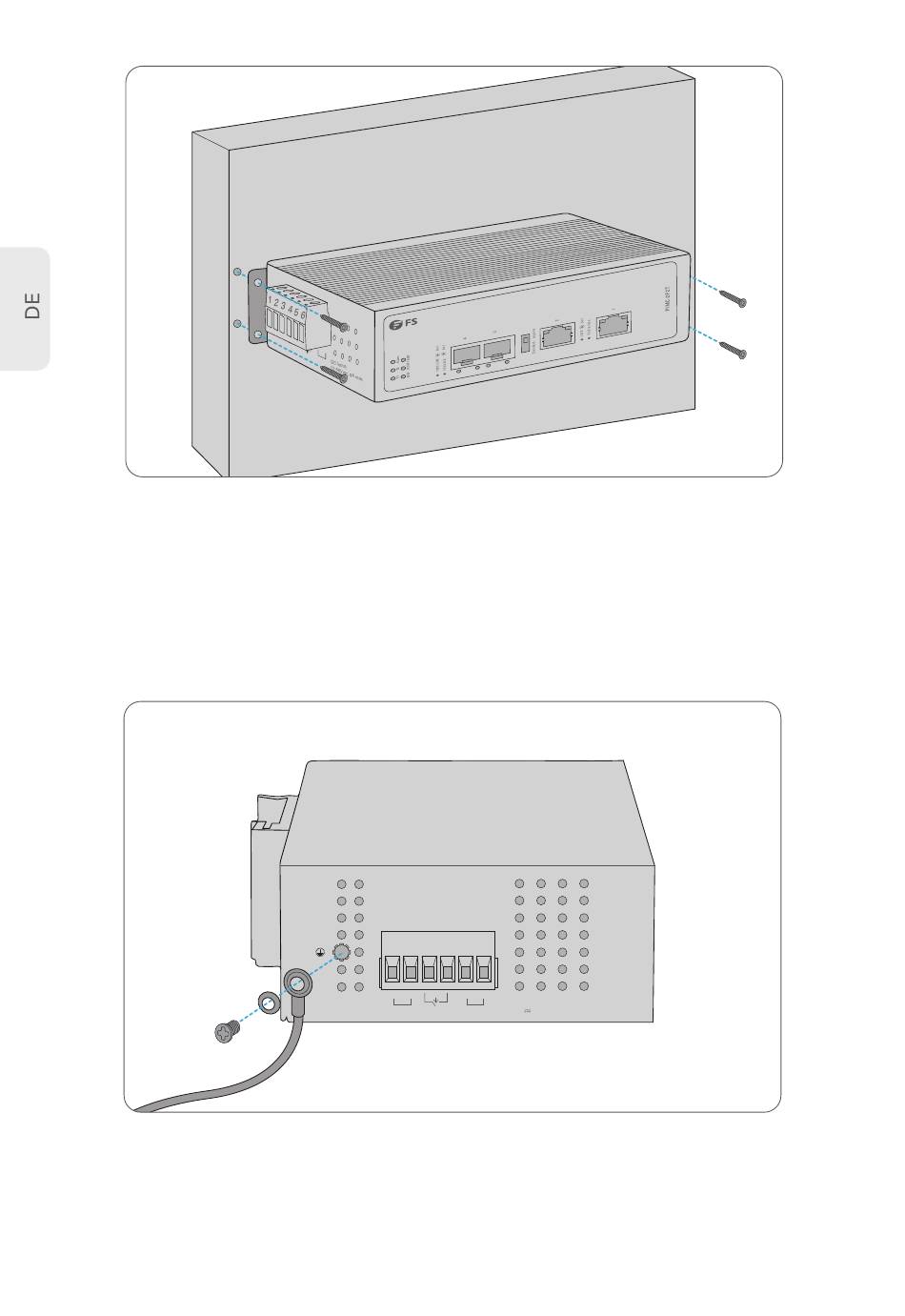

3. Bohren Sie vier Löcher in der richtigen Größe in die Wand. Schlagen Sie Dübel in
die Löcher.
4. Verwenden Sie vier Schrauben, um die Montagehalterungen an der Wand zu
befestigen. Positionieren Sie den Konverter und ziehen Sie die Schrauben fest.
Erdung des Konverters
1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an.
2. Befestigen Sie die Erdungslasche mit den Unterlegscheiben und der Schraube am
Erdungspunkt an der oberen Seite des Umrichters.
20
M a x . fa
u lt lo a
d in g : 2
4 V , 1 A
V 1 +
V 1 -
V 2 +
V 2 -
P W R 1
A la rm
P W R 2
Max. fault Alarm loading. 24V ,1A
1 2 3
4
V1+
V1-
PWR1
Alarm
5 6
V2+
V2-
DC Input:
PWR2
12-56V
, 6A max.
M a x . f
a u lt lo
a d in g
: 2 4 V ,
1 A
V 1 +
V 1 -
V 2 +
V 2 -
P W R 1
F a u lt
P W R 2
