3.3 Installation mit Abluftöffung AUFWÄRTS

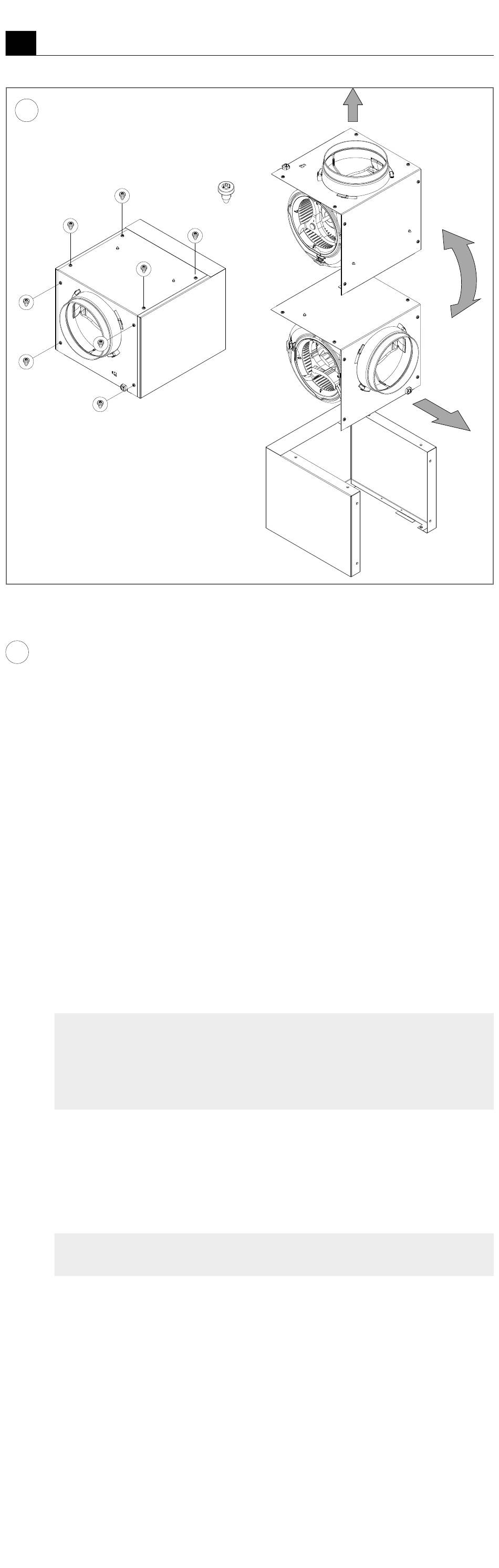

3 • Lösen Sie die Schrauben auf der Motorabdeckung
(8x).
• Drehen Sie die Motorabdeckung eine Viertel-
drehung und platzieren Sie die Motorabdeckung
wieder im Motorgehäuse. Schrauben Sie es
mit den 8 Schrauben wieder fest.
Verbinden Sie den Abluftrohr an einen Anschluss-
stutzen von den Motor mit Aluminiumband oder
einer Schlauchklemme.
Wenn Sie ein festes Rohr verwenden, legen Sie
zuerst ein Dichtungsband auf den Rand des
Anschlussstutzens des Motors.

Halten Sie die Abluftleitung so lang,
dass diese nach dem Ausbau wieder
angeschlossen werden kann.
• Stecken Sie den Stecker in die Steckdose.
• Drücken Sie die Deckeneinheit an den Rändern
nach oben in den Ausschnitt, bis Sie vier Mal
ein Klicken der Halteklammern hören.

Die Grundplatte nicht schieben!
• Die Deckeneinheit verbleibt nun aufgehängt
an ihrem Platz.
8x 906116
