Novy Pureline Cubic 6830 Montageanleitung Seite 62

DE
8

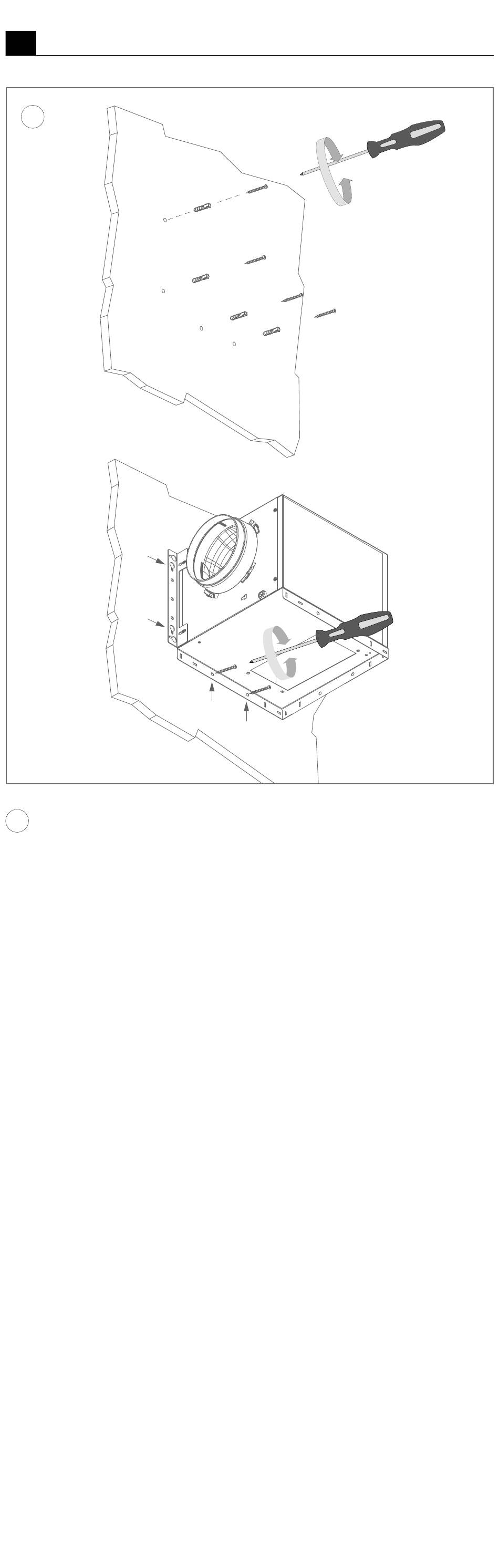

Montage an einer Steinmauer
8
Verwenden Sie die Schrauben 906143 und die
Dübel 906155.
• Bohren Sie an den vier markierten Stellen
Löcher und setzen Sie die Dübel ein.
• Drehen Sie zwei Schrauben an Position 1 und
2 gleichzeitig hinein.
• Hängen Sie die Motoreinheit auf diese 2
Schrauben. Entkoppeln Sie den Motor mit
einem geeigneten Material. Drehen Sie an-
schließend die Schrauben fest.
• Drehen Sie auch die Schrauben an Position 3
und 4 fest.
Montage in einer Holzwand
Verwenden Sie die Schrauben 906192.
• Drehen Sie zwei Schrauben an Position 1 und
2 gleichzeitig hinein.
• Hängen Sie die Motoreinheit auf diese 2
Schrauben. Entkoppeln Sie den Motor mit
einem geeigneten Material. Drehen Sie an-
schließend die Schrauben fest.
• Drehen Sie auch die Schrauben an Position 3
und 4 fest.
1
2
3
– 62 –
4
