5.19 RS-232 Schnittstelle
Das Gerät verfügt über eine RS232-Schnittstelle via 3,5mm-Buchse. Der Ausgang ist eine 16-stellige
Datenkette, welche gemäß den benutzerspezifischen Anforderungen eingerichtet werden kann. Ein

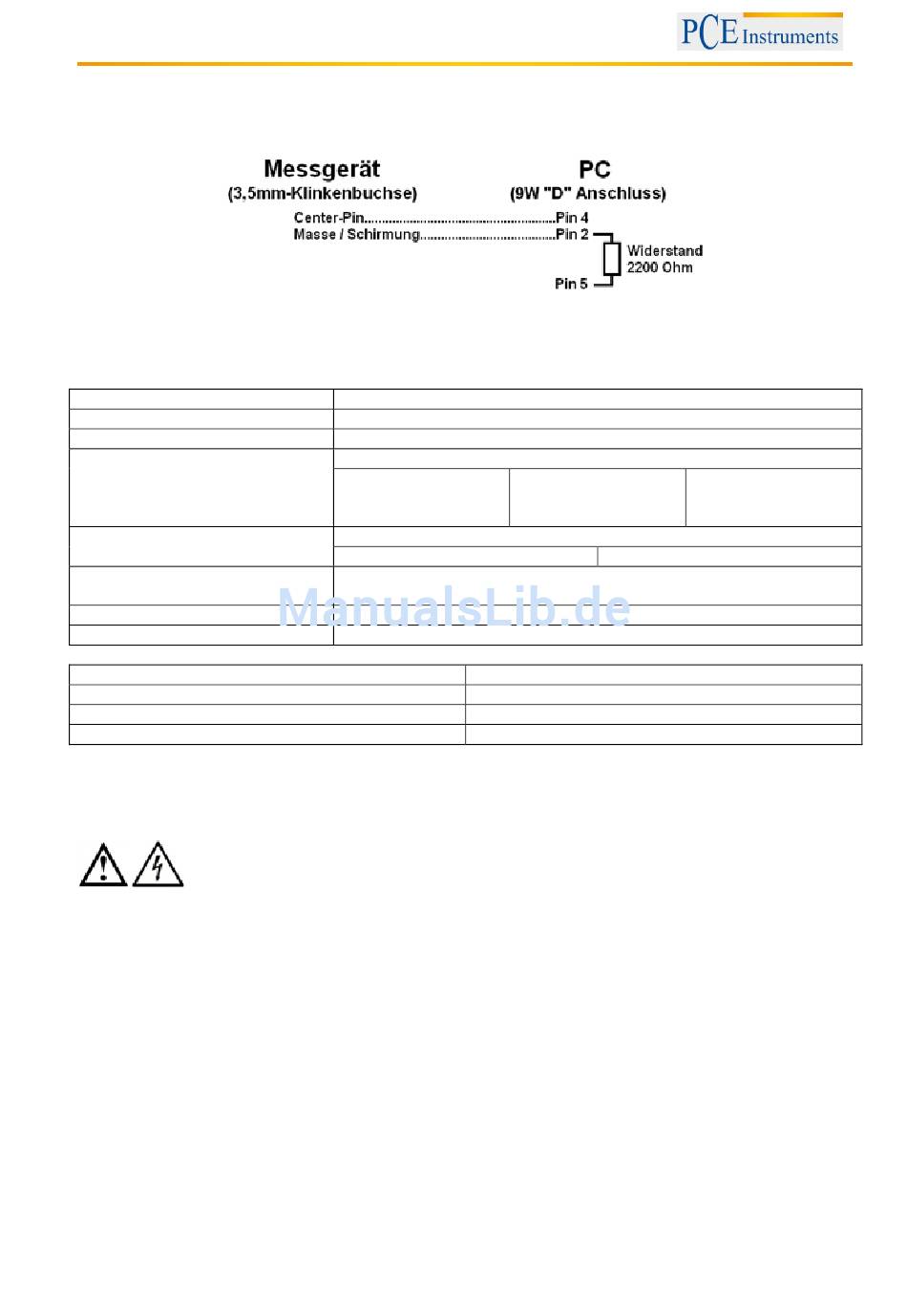

RS232-Kabel mit folgenden Eigenschaften wird benötigt um das Gerät mit einem PC zu verbinden:
Die 16-stellige Datenkette wird in folgendem Format dargestellt:
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0
Die Ziffern stehen für folgende Parameter:
D15
D14
D13
D12 & D11
D10
D9
D8 bis D1
D0
Baud-Rate
Parität
Datenbitanzahl
Stoppbit
6
Wartung und Reinigung
6.1
Batteriewechsel
Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern,
wechseln Sie die Batterien sobald das Batterie-Symbol erscheint. Vergewissern Sie sich dass die
Prüfleitungen weder mit dem zu prüfenden Stromkreis, noch mit dem Gerät verbunden sind, bevor Sie
das Gehäuse öffnen.
Zum Wechsel entfernen Sie die Verschlussschrauben (11) der Batteriefachabdeckung (10) und nehmen
die Abdeckung vom Batteriefach ab. Tauschen Sie die Batterien gegen typgleiche und montieren Sie die
Abdeckung wieder.
6.2
Zurücksetzen des Systems
Sollte ein schwerwiegender Systemfehler am Gerät auftreten, kann ein Reset des Systems das Problem
beheben. Hierzu betätigen Sie während des Einschaltens den Reset-Knopf mittels eines dünnen
Gegenstandes. Beachten Sie, dass durch das Reset die erweiterten Einstellungen auf die
Werkseinstellung zurückgesetzt werden.
BETRIEBSANLEITUNG
Startzeichen
4
1 (Display oben), 2 (Display unten)
Signal für Display
µS/cm = 13
mS/cm = 14
ppm = 19
Polarität
0 = Positiv
Dezimalstelle von rechts aus:
0 = keine DS, 1 = 1 DS, 2 = 2 DS, 3 = 3 DS
D8 = MSD, D1 = LSD
Endzeichen
9600
Keine
8 Datenbits
1 Stoppbit
18
PH = 05
mV = 18
% = 03
1 = negativ
Mg/l = 07
% O2 = 06
