Kapitel 6: Testen
Bild 3 zeigt die Anordnung, um Batteriepole und Brücke zu testen. In Bild 3 ist der 1. Schritt die Testanord-
nung der Klemmen-/Prüfspitzen-Verbindung zwischen dem ersten Satz der positiven und negativen Bat-
teriepole. Der 2. Schritt zeigt die Klemmen-/Prüfspitzen-Verbindung zwischen dem negativen Batteriepol
und dem Ende der Brücke, der mit der nächsten Zelle verbunden ist. Schritt 2 garantiert, dass Sie die
ganze Brücke und ihre Verbindungen testen. Schritte 3 bis 6 wiederholen das Verfahren. (Siehe Kapitel:
„Verbinden Sie das Kabel mit den Batteriepolen" und „Verbinden Sie das Kabel mit einer Brücke".)
Die Testreihenfolge für einen Strang
Zuerst testen Sie am Batteriepol, dann an der Brücke. Nachdem Sie die Batteriepole und Brücke getestet
haben, testen Sie die nächste Zelle in der Richtung, in der die Brücke die nächste Zelle verbindet (Bild 4).
Die Nummerierung der Zellen zeigt in die Richtung, in der Sie basierend auf den Verbindungen testen
sollten. Die Brücken verbinden die Zellen von oben nach unten und die Kabelverbindungen die Zellen
von einer Seite auf die andere Seite.

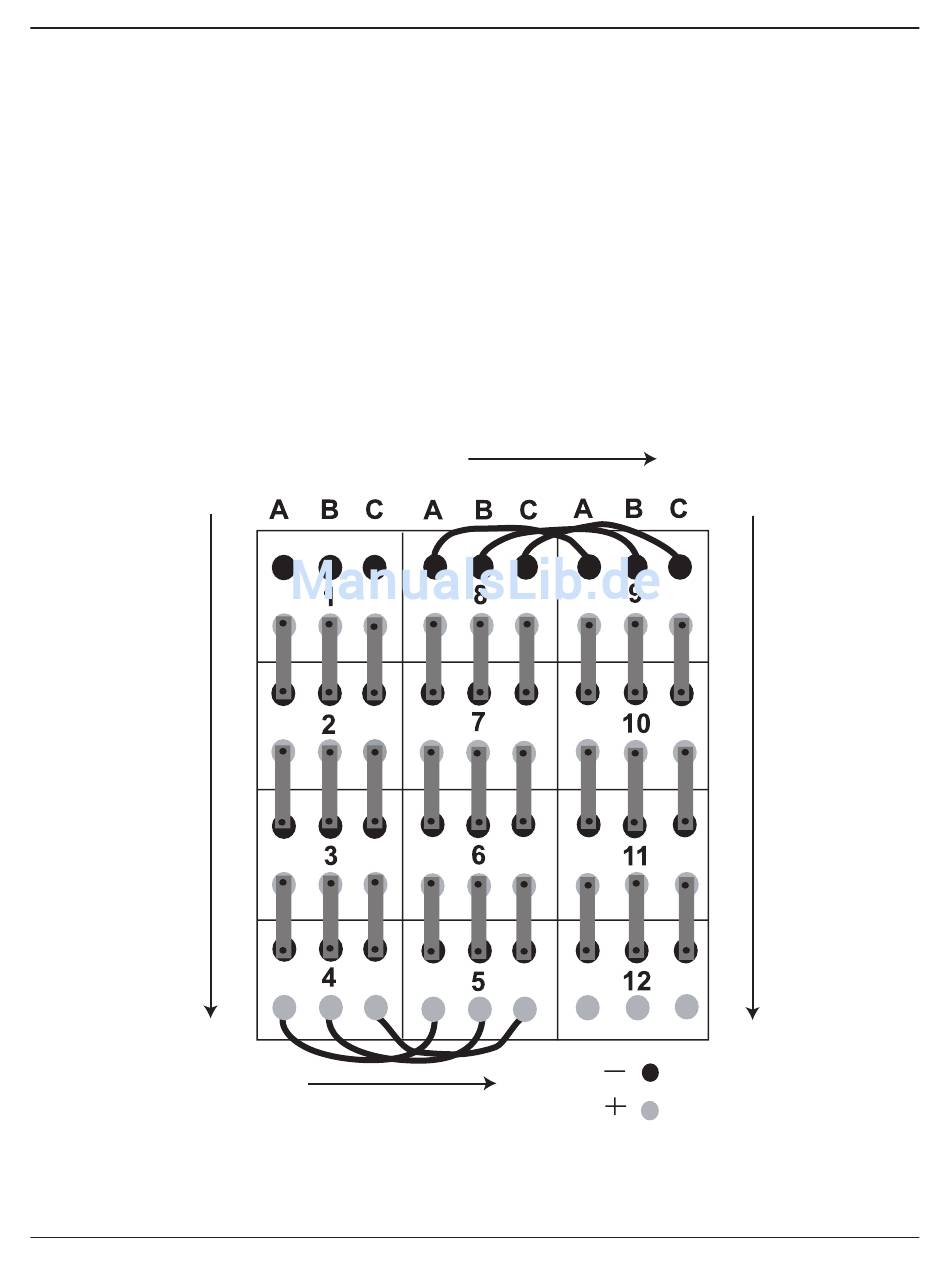

Bild 4: Die Testreihenfolge der Zellen in einer Strang
38
•
•
Celltron ULTRA
Schwarz
Rot
