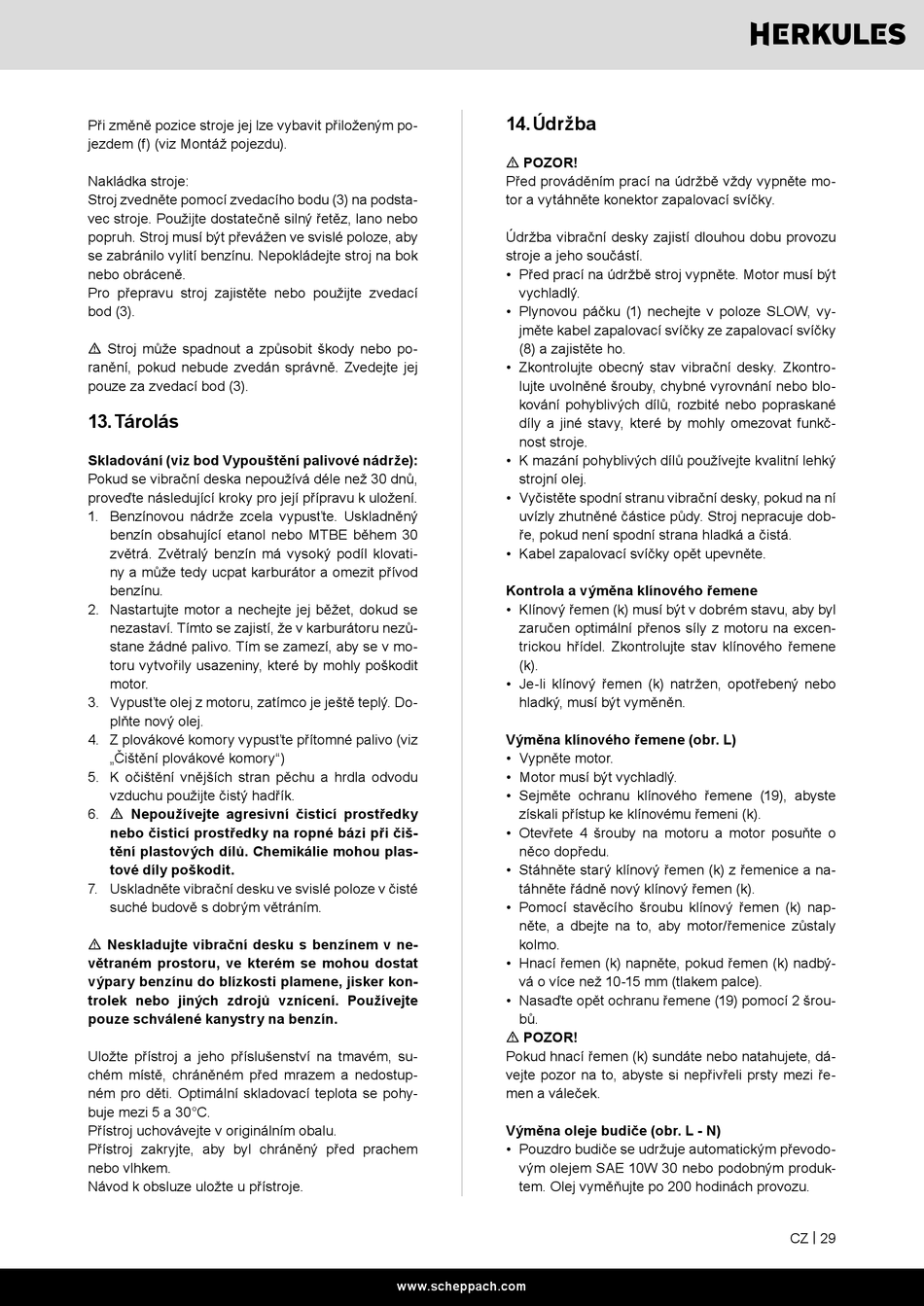

HERKULES RP1200 Originalbetriebsanleitung Seite 29

Při změně pozice stroje jej lze vybavit přiloženým po-
jezdem (f) (viz Montáž pojezdu).
Nakládka stroje:
Stroj zvedněte pomocí zvedacího bodu (3) na podsta-
vec stroje. Použijte dostatečně silný řetěz, lano nebo
popruh. Stroj musí být převážen ve svislé poloze, aby
se zabránilo vylití benzínu. Nepokládejte stroj na bok
nebo obráceně.
Pro přepravu stroj zajistěte nebo použijte zvedací
bod (3).
m Stroj může spadnout a způsobit škody nebo po-
ranění, pokud nebude zvedán správně. Zvedejte jej
pouze za zvedací bod (3).
13. Tárolás
Skladování (viz bod Vypouštění palivové nádrže):
Pokud se vibrační deska nepoužívá déle než 30 dnů,
proveďte následující kroky pro její přípravu k uložení.
1. Benzínovou nádrže zcela vypusťte. Uskladněný
benzín obsahující etanol nebo MTBE během 30
zvětrá. Zvětralý benzín má vysoký podíl klovati-
ny a může tedy ucpat karburátor a omezit přívod
benzínu.
2. Nastartujte motor a nechejte jej běžet, dokud se
nezastaví. Tímto se zajistí, že v karburátoru nezů-
stane žádné palivo. Tím se zamezí, aby se v mo-
toru vytvořily usazeniny, které by mohly poškodit
motor.
3. Vypusťte olej z motoru, zatímco je ještě teplý. Do-
plňte nový olej.
4. Z plovákové komory vypusťte přítomné palivo (viz
„Čištění plovákové komory")
5. K očištění vnějších stran pěchu a hrdla odvodu
vzduchu použijte čistý hadřík.
6. m Nepoužívejte agresivní čisticí prostředky
nebo čisticí prostředky na ropné bázi při čiš-
tění plastových dílů. Chemikálie mohou plas-
tové díly poškodit.
7. Uskladněte vibrační desku ve svislé poloze v čisté
suché budově s dobrým větráním.
m Neskladujte vibrační desku s benzínem v ne-
větraném prostoru, ve kterém se mohou dostat
výpary benzínu do blízkosti plamene, jisker kon-
trolek nebo jiných zdrojů vznícení. Používejte
pouze schválené kanystry na benzín.
Uložte přístroj a jeho příslušenství na tmavém, su-
chém místě, chráněném před mrazem a nedostup-
ném pro děti. Optimální skladovací teplota se pohy-
buje mezi 5 a 30°C.
Přístroj uchovávejte v originálním obalu.
Přístroj zakryjte, aby byl chráněný před prachem
nebo vlhkem.
Návod k obsluze uložte u přístroje.
14. Údržba
m POZOR!
Před prováděním prací na údržbě vždy vypněte mo-
tor a vytáhněte konektor zapalovací svíčky.
Údržba vibrační desky zajistí dlouhou dobu provozu
stroje a jeho součástí.
• Před prací na údržbě stroj vypněte. Motor musí být
vychladlý.
• Plynovou páčku (1) nechejte v poloze SLOW, vy-
jměte kabel zapalovací svíčky ze zapalovací svíčky
(8) a zajistěte ho.
• Zkontrolujte obecný stav vibrační desky. Zkontro-
lujte uvolněné šrouby, chybné vyrovnání nebo blo-
kování pohyblivých dílů, rozbité nebo popraskané
díly a jiné stavy, které by mohly omezovat funkč-
nost stroje.
• K mazání pohyblivých dílů používejte kvalitní lehký
strojní olej.
• Vyčistěte spodní stranu vibrační desky, pokud na ní
uvízly zhutněné částice půdy. Stroj nepracuje dob-
ře, pokud není spodní strana hladká a čistá.
• Kabel zapalovací svíčky opět upevněte.
Kontrola a výměna klínového řemene
• Klínový řemen (k) musí být v dobrém stavu, aby byl
zaručen optimální přenos síly z motoru na excen-
trickou hřídel. Zkontrolujte stav klínového řemene
(k).
• Je-li klínový řemen (k) natržen, opotřebený nebo
hladký, musí být vyměněn.
Výměna klínového řemene (obr. L)
• Vypněte motor.
• Motor musí být vychladlý.
• Sejměte ochranu klínového řemene (19), abyste
získali přístup ke klínovému řemeni (k).
• Otevřete 4 šrouby na motoru a motor posuňte o
něco dopředu.
• Stáhněte starý klínový řemen (k) z řemenice a na-
táhněte řádně nový klínový řemen (k).
• Pomocí stavěcího šroubu klínový řemen (k) nap-
něte, a dbejte na to, aby motor/řemenice zůstaly
kolmo.
• Hnací řemen (k) napněte, pokud řemen (k) nadbý-
vá o více než 10-15 mm (tlakem palce).
• Nasaďte opět ochranu řemene (19) pomocí 2 šrou-
bů.
m POZOR!
Pokud hnací řemen (k) sundáte nebo natahujete, dá-
vejte pozor na to, abyste si nepřivřeli prsty mezi ře-
men a váleček.
Výměna oleje budiče (obr. L - N)
• Pouzdro budiče se udržuje automatickým převodo-
vým olejem SAE 10W 30 nebo podobným produk-
tem. Olej vyměňujte po 200 hodinách provozu.
www.scheppach.com
CZ | 29
