FOX RACING SHOX FLOAT R Bedienungsanleitung Seite 17

DHX 5.0
Merkmale des Dämpfers
Einstellbare Luftfeder - Außenliegende Stahlfeder - Innenliegender Schwimmerkolben
Öldämpfung - Stickstoffgefüllt - Geschwindigkeitsabhängige Mehrventil-
Druckstufenregelung - Von außen einstellbare Zugstufe (12-fach)
Geschwindigkeitsabhängige Druckstufenregelung - Geschwindigkeitsabhängige Zugstufenventile
Boost Valve-Empfindlichkeitsanpassung ProPedal-Einstellung

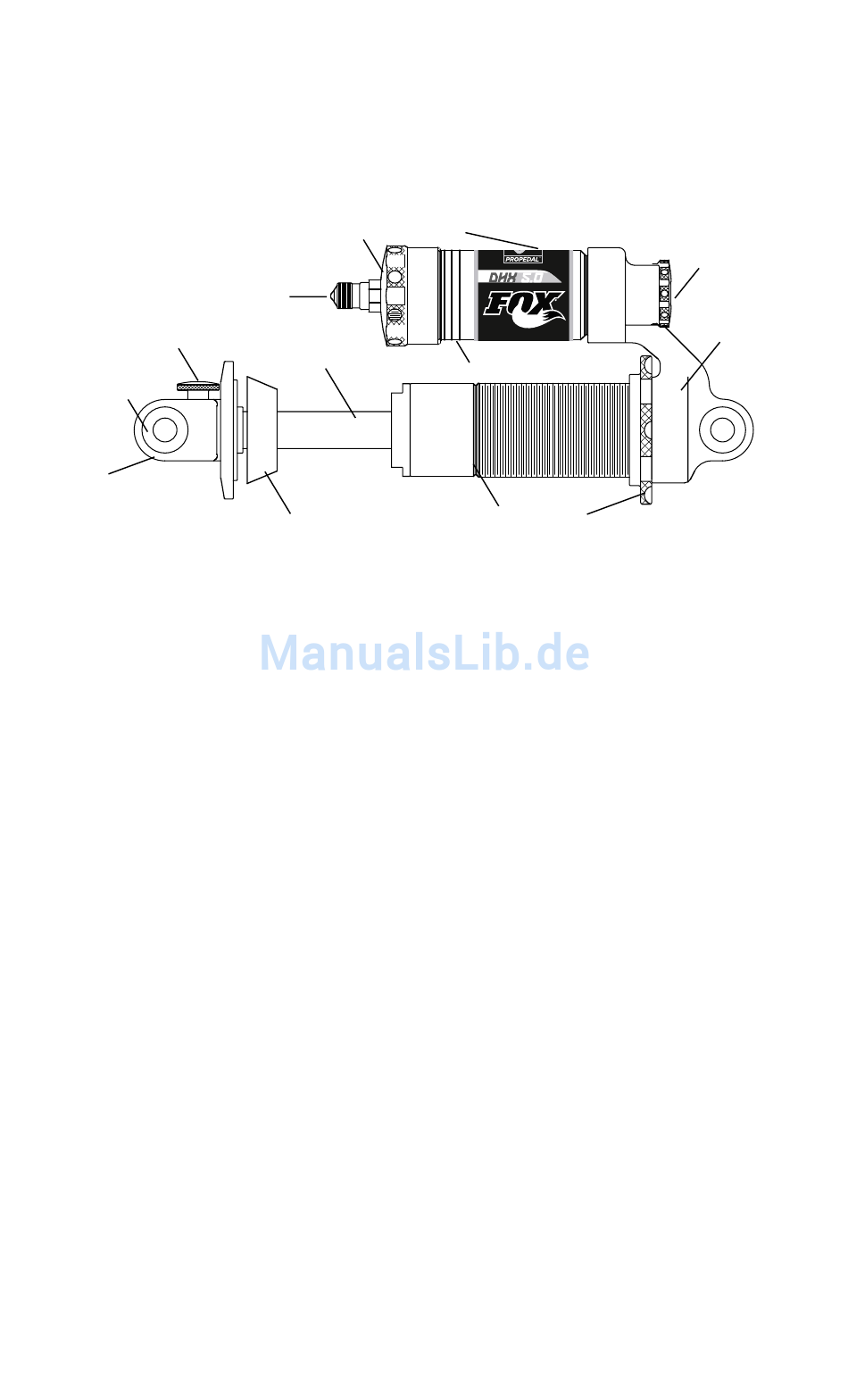

Rebound Adjuster Knob
Reducer
Eyelet
Slotted
Spring
Retainer
Installieren von DHX-Dämpfern
Siehe in den Installationshinweisen für DHX 3.0-Dämpfer.
Einstellen der Nachgiebigkeit bei DHX-Dämpfern
Die Nachgiebigkeit wird bei DHX-Dämpfern wie bei Vanilla-Dämpfern eingestellt. Siehe in
der Anleitung und der Nachgiebigkeitstabelle auf Seite 81. Die Nachgiebigkeit von DHX-
Dämpfern kann bis zu 33 Prozent des Federwegs betragen.
Einstellen der Zugstufe
Siehe unter „Einstellen der Zugstufe" für Vanilla R-Dämpfer auf Seite 82.
Einstellen des Boost Valve-Drucks
Siehe unter „Einstellen des Boost-Valve-Drucks" für DHX 3.0-Dämpfer.
Einstellen der ProPedal-Dämpfung
Siehe unter „Einstellen der ProPedal-Dämpfung" für DHX 4.0-Dämpfer.
Wechselwirkungen zwischen ProPedal- und Boost Valve-System
Siehe unter „Wechselwirkungen zwischen ProPedal- und Boost Valve-System" für DHX
4.0-Dämpfer.
Einstellen des Durchschlagwiderstands
Der blaue Knopf am Ausgleichsbehälter wird verwendet, um den Durchschlagwiderstand
in der ersten Phase der Druckbelastung einzustellen. Zur Einstellung des
Durchschlagwiderstands sollte der Boost Valve-Druck maximal 8,6 Bar betragen. Sie
können den Knopf von Hand drehen, oder indem Sie einen 4-mm-Inbusschlüssel
in eine der Öffnungen stecken. Der Knopf darf nur von Hand oder mit einem
4-mm-Inbusschlüssel gedreht werden! Wenn Sie den Knopf vollständig im
Uhrzeigersinn drehen, erhalten Sie den maximalen Durchschlagwiderstand. Um den
Durchschlagwiderstand zu verringern, drehen Sie den Knopf gegen den Uhrzeigersinn. Sie
können den Knopf maximal um drei (3) Umdrehungen drehen. Der Durchschlagwiderstand
kann auf der entsprechenden Einstellungsskala (drei Markierungen) auf dem
Ausgleichsbehälter abgelesen werden. Hinweis: Wenn der Knopf sich nur schwergängig
drehen lässt, bringen Sie ihn in die Maximalstellung, und lösen Sie mit einem 2-mm-
Inbusschlüssel die Stellschrauben, um den Knopf abzunehmen. Reinigen Sie den Knopf
sorgfältig, fetten Sie ihn, und setzen Sie ihn wieder ein.
605-00-038 2004 FOX Racing Shox. 2005 Bedienungsanleitung für Hinterbaudämpfer. Bei den in diesem Handbuch
enthaltenen Informationen handelt es sich um Erläuterungen. FOX Racing Shox behält vor, diese Informationen teilweise
oder vollständig zu ändern.
Bottom-out
Adjustment
Knob
Schrader
Valve
Shaft
Bottom
Out Bumper
Reservoir
Adjustment Indicator Lines
Body
Preload Ring
ProPedal
Adjustment
Knob
Body Cap
85
