DHX 4.0

Merkmale des Dämpfers
Einstellbare Luftfeder - Außenliegende Stahlfeder - Innenliegender Schwimmerkolben
Öldämpfung - Stickstoffgefüllt - Geschwindigkeitsabhängige Mehrventil-
Druckstufenregelung - Von außen einstellbare Zugstufe (12-fach)
Geschwindigkeitsabhängige Druckstufenregelung - Geschwindigkeitsabhängige Zugstufenventile
Boost Valve-Empfindlichkeitsanpassung - ProPedal-Einstellung

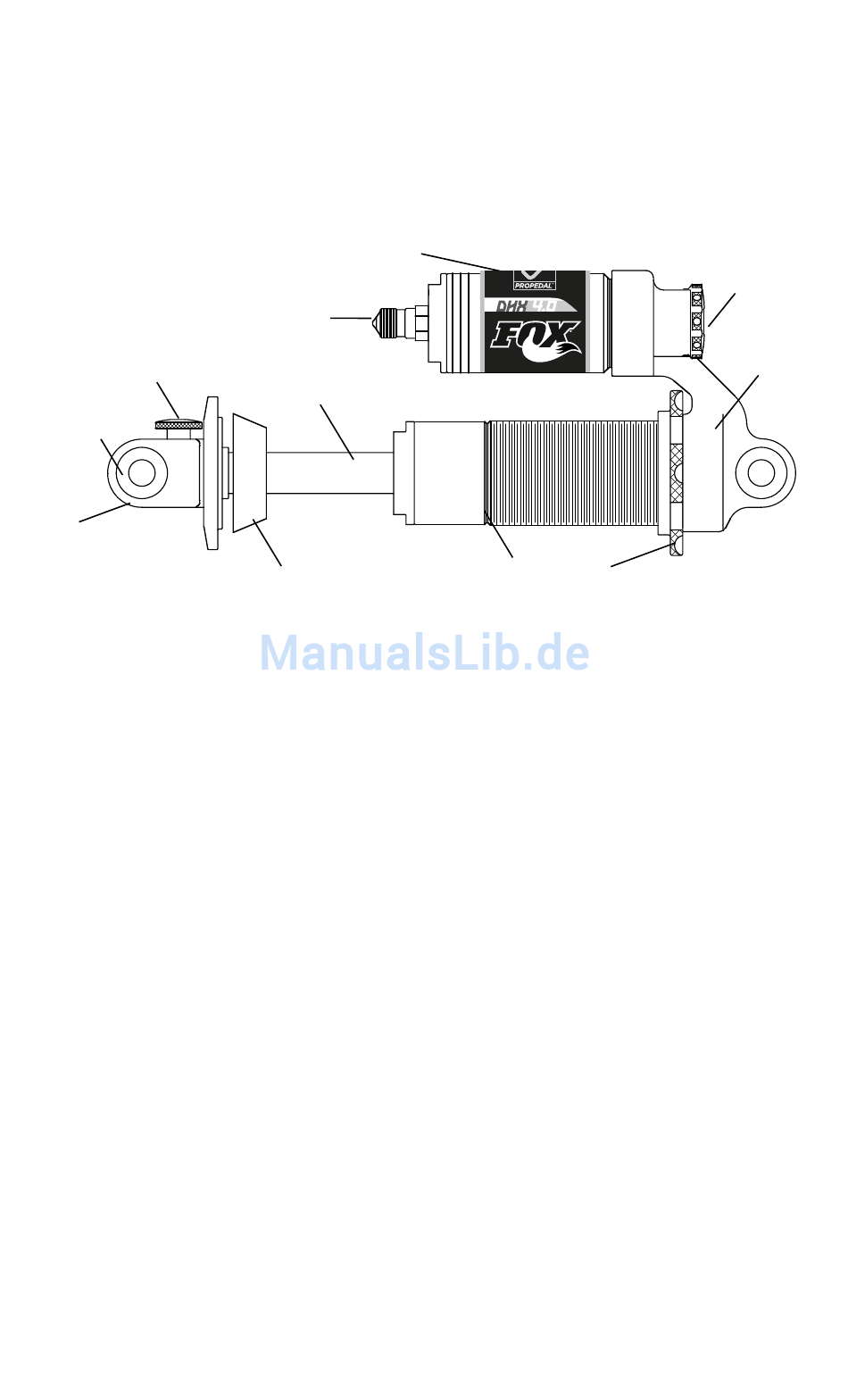

Rebound Adjuster Knob
Reducer
Eyelet
Slotted
Spring
Retainer
Installieren von DHX-Dämpfern
Siehe Hinweis zur Installation von DHX-Dämpfern auf Seite 83.
Einstellen der Zugstufe
Siehe unter „Einstellen der Zugstufe" für Vanilla R-Dämpfer auf Seite 82.
Einstellen der Nachgiebigkeit bei DHX-Dämpfern
Die Nachgiebigkeit wird bei DHX-Dämpfern wie bei Vanilla-Dämpfern eingestellt. Siehe in
der Anleitung und der Nachgiebigkeitstabelle auf Seite 81. Die Nachgiebigkeit von DHX-
Dämpfern kann bis zu 33 Prozent des Federwegs betragen
Einstellen des Boost Valve-Drucks
Siehe unter „Einstellen des Boost Valve-Drucks" für den DHX 3.0-Dämpfer auf Seite 83.
Einstellen der ProPedal-Dämpfung
Mit dem ProPedal-Einstellknopf können Sie den Umfang der ProPedal-Dämpfung
regeln. Die ProPedal-Dämpfung erfolgt zu Beginn der Druckbelastung und unterdrückt
Federbewegungen durch Pedalkräfte. Die Einstellung der ProPedal-Dämpfung hängt
vom Typ Ihres Fahrrads ab. Der Einstellungsbereich umfasst 15 Klicks. Wenn Sie
den Knopf vollständig gegen den Uhrzeigersinn drehen, erhalten Sie die geringste
ProPedal-Einstellung. Um die ProPedal-Dämpfung zu erhöhen, drehen Sie den Knopf im
Uhrzeigersinn.
Wechselwirkungen zwischen ProPedal- und Boost Valve-System
Obwohl die Komponenten separat eingestellt werden, kann sich die Boost Valve-
Einstellung auf die ProPedal-Einstellung auswirken. Wenn der ProPedal-Einstellknopf
vollständig gegen den Uhrzeigersinn gedreht ist (minimale ProPedal-Dämpfung) und
die Druckstufe dennoch zu hoch ist, verringern Sie mit einer Hochdruckpumpe über das
Schraderventil den Boost Valve-Druck um 0,7 bis 1,0 Bar. Wiederholen Sie diese Schritte,
bis die gewünschte Druckstufe erreicht ist. Wenn die Druckstufe zu gering ist, obwohl Sie
den ProPedal-Knopf bis zum Anschlag im Uhrzeigersinn gedreht haben, erhöhen Sie den
Boost Valve-Druck um 0,7 bis 1,0 Bar, bis die gewünschte Druckstufe erreicht ist.
Reservoir
Schrader
Valve
Shaft
Bottom
Out Bumper
Body
Preload Ring
ProPedal
Adjustment
Knob
Body Cap
