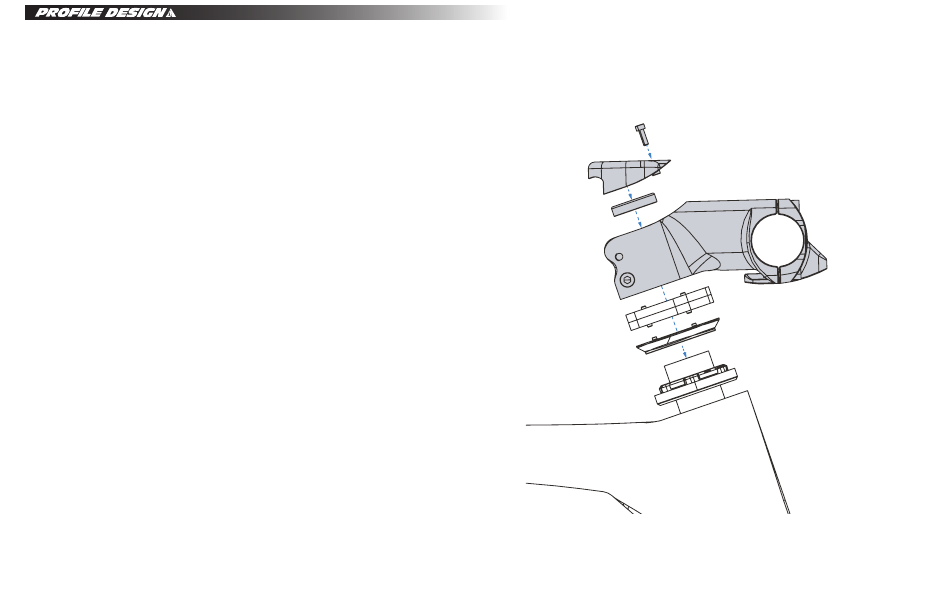

INSTALLATIONSANLEITUNG

Extern verlegter Steuersatz

1. Installieren Sie den Vorbau am Gabelschaft.

• Achten Sie darauf, dass die Oberseite des Steuerrohrs auf einer Höhe oder bis zu 2 mm über

der Vorbauklemme ist.

• Bringen Sie die beigefügte Verschlusskappe an.

• Ziehen Sie die Steuerrohr-Klemmschrauben fest genug, damit sich der Vorbau während der

Montage nicht verschiebt. Beachten Sie, dass die Schrauben in diesem Schritt noch nicht

vollständig angezogen werden.

2. Tragen Sie Montagepaste auf die Lenkerklemme des Vorbaus auf.

3. Dieser Schritt hängt vom Stil der verwendeten Basisstange ab.

• Wenn die Bremszüge die Basisstange außerhalb des Vorbaus verlassen, bringen Sie die

Basisstange am Vorbau an und ziehen Sie die Schrauben der Frontblende sicher fest.

• Wenn die Bremszüge die Basisstange im Vorbau verlassen, führen Sie die Züge zunächst durch

die Stange und dann durch den Vorbau, bevor Sie die Frontblende anbringen und die Schrauben

fest anziehen.

• Der vordere Bremszug kann außerhalb des Vorbaus oder in den Vorbau und durch die Öffnung

im Boden des Vorbaus herausgeführt werden.

4. Die einzige Möglichkeit, die Züge bei Verwendung einer elektronischen Schaltung in den Vorbau

zu führen, ist die Basisstange (nur verfügbar an Wing-Carbon-Stangen und Aeria Ultimate).

Führen Sie dies vor der Anbringung der Basisstange am Vorbau aus.

5. Schließen Sie die restliche Aerobar-Installation ab, konfigurieren Sie dann Brems- und

Schaltzüge entsprechend den Anweisungen des Herstellers.

6. Nehmen Sie das Fahrrad für abschließende Anpassungen vom Montageständer.

• Ziehen Sie den Steuersatz entsprechend den Anweisungen des Steuersatz-Herstellers fest.

• Ziehen Sie die Steuerrohr-Klemmschrauben am Vorbau auf maximal 5 Nm fest.

• Passen Sie den Winkel der Basisstange an.

• Ziehen Sie die Schrauben der Frontblende bei maximal 6 Nm fest.

7. Sobald Steuersatz und Kabel installiert sind, platzieren Sie die Kunststoffabdeckung über dem

Steuerrohr und ziehen die Schrauben bei maximal 2 Nm fest.

Tri Stem
