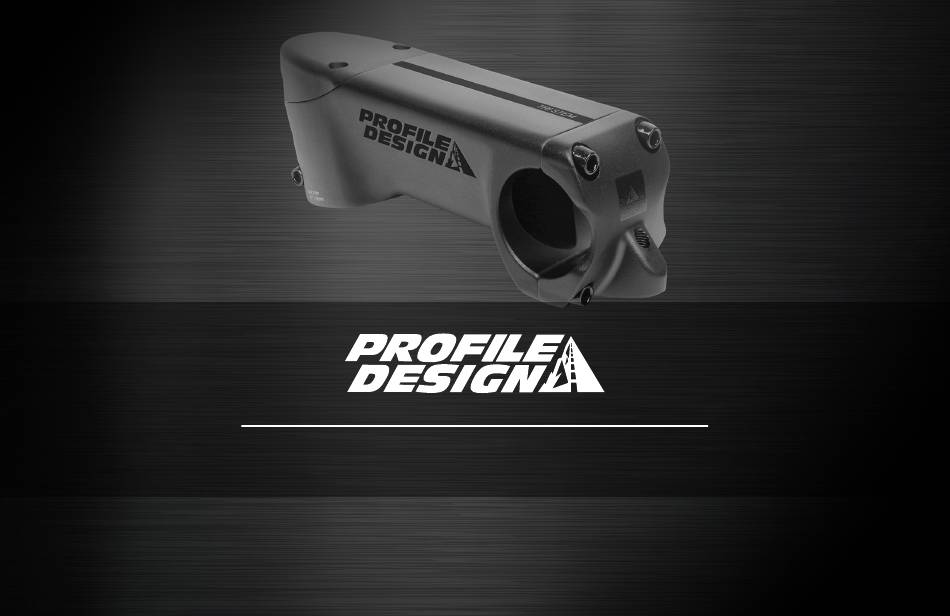

Profile Design TRI STEM Bedienungsanleitung
Verwandte Anleitungen für Profile Design TRI STEM
Inhaltszusammenfassung für Profile Design TRI STEM
- Seite 1 Tri Stem TRI STEM REVISION 02-02-22-2024...
-
Seite 2: Einleitung
Tri Stem EINLEITUNG Vielen Dank für den Kauf dieses Vorbaus von Profile Design. Diese Anleitung betrifft den Tri Stem. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile-Design- Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. Sofern Sie nicht mit der Installation von Aerobars und deren Zubehör vertraut sind, lassen Sie sich bitte von Ihrem örtlichen Profile-Design-Händler unterstützen. - Seite 3 Tri Stem Optionales mit diesem Vorbau kompatibles Zubehör: • Beliebige Profile-Design-Basisstange oder -Lenkstange • HSF Aeria-Flasche • HSF Aeroflow-Flasche Falls etwas aus dem Vorbau-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. WARNUNG: Überprüfen Sie den Vorbau regelmäßig auf Beschädigungen, die die Zersetzung begünstigen und das Material der Basis schwächen...
- Seite 4 Tri Stem KOMPONENTENLISTE Tri Stem 105mm Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 539136 Tri Srem 17.5° x 105mm...
- Seite 5 Tri Stem KOMPONENTENLISTE Tri Stem 80mm Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 539137 Tri Stem 17.5°x 80mm...
- Seite 6 Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 323201 Kompressionskappe - Tri-Stem-Legierung schwarz 323202 Hintere Kappe mit Schrauben – Tri Stem 323203 Vordere Kappe mit Schraube – Tri Stem 539138 80-mm-Tri-Stem-Körper mit Schrauben 539139 105-mm-Tri-Stem-Körper mit Schrauben 313606 Schraube - M6x30 mm FHB...
- Seite 7 Tri Stem KOMPONENTENLISTETEILEZEICHNUNGEN 135.7 mm 80 mm 40 mm (31.8 x 80 mm) 160.7 mm 105 mm (31.8 x 105 mm)
- Seite 8 Tri Stem DREHMOMENTEINSTELLUNGEN Ref.-Nr. Position Schraubengröße Drehmoment Schrauben für Lenkerklemme M5x18mm 6Nm (53 inlbf) Schrauben für Steuerrohr-Klemme M5x18mm 5Nm (44 inlbf) Schraube für Steuersatzverschluss M3x10mm 1Nm (8.8 inlbf) Schrauben für Kompressionskappe M6x30mm 4-6Nm (35-53 inlbf)
- Seite 9 Tri Stem INSTALLATIONSANLEITUNG Extern verlegter Steuersatz 1. Installieren Sie den Vorbau am Gabelschaft. • Achten Sie darauf, dass die Oberseite des Steuerrohrs auf einer Höhe oder bis zu 2 mm über der Vorbauklemme ist. • Bringen Sie die beigefügte Verschlusskappe an.
- Seite 10 Tri Stem INSTALLATIONSANLEITUNG Intern verlegter Steuersatz 1. Führen Sie die Brems- und Schaltzüge durch den Rahmen und aus dem Steuersatzverschluss. 2. Installieren Sie den Vorbau am Gabelschaft. • Führen Sie die Züge bei Installation des Vorbaus durch die beiden Schlitze im Vorbau und durch den Lenkerklemmbereich heraus.
- Seite 11 Tri Stem KABELFÜHRUNGSKARTE Schaltung (elektrische Kabel) Bremskabel Option 1 Option 2 Option 3 Option 4...
-
Seite 12: Garantiebestimmungen
• Weltweit auf zwei Jahre beschränkte Profile Design-Gewährleistung. • Profile Design, LLC (Vertriebshändler) garantiert dem ursprünglichen Käufer („Sie"), dass das Profile Design-Produkt, für das Sie diese Gewährleistung erhalten, über einen Zeitraum von (2) zwei Jahren ab dem ursprünglichen Kaufdatum keine Material- oder Verarbeitungsmängel aufweisen wird. - Seite 13 Tri Stem 2677 El Presidio Street Long Beach, CA 90810 Ph: 310-884-7756 www.profile-design.com © Profile Design LLC...
