INSTALLATIONSANLEITUNG

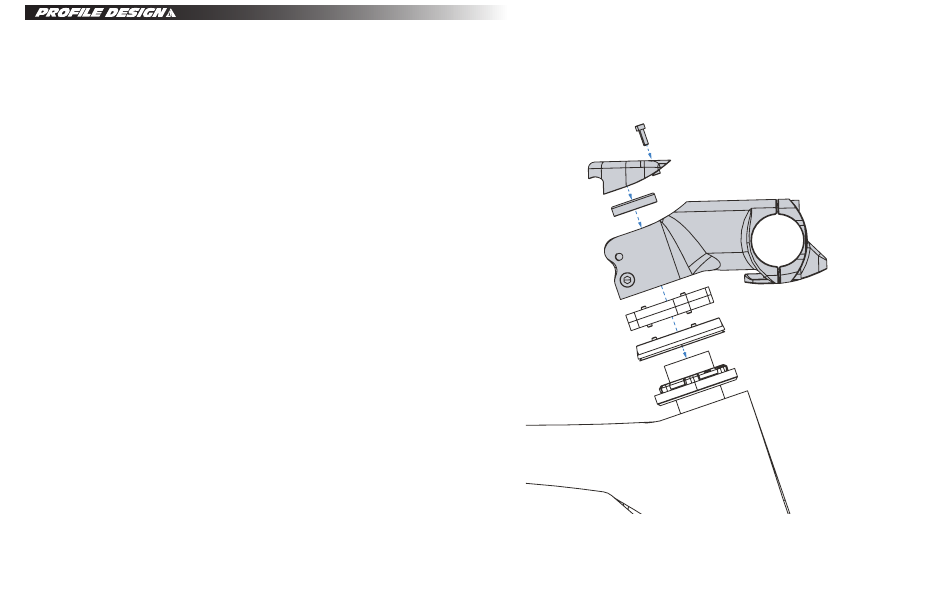

Intern verlegter Steuersatz
1. Führen Sie die Brems- und Schaltzüge durch den Rahmen und aus dem
Steuersatzverschluss.
2. Installieren Sie den Vorbau am Gabelschaft.
• Führen Sie die Züge bei Installation des Vorbaus durch die beiden Schlitze im
Vorbau und durch den Lenkerklemmbereich heraus.
• Achten Sie darauf, dass die Oberseite des Steuerrohrs auf einer Höhe oder bis
zu 2 mm über der Vorbauklemme ist.
• Bringen Sie die beigefügte Verschlusskappe an.
• Ziehen Sie die Steuerrohr-Klemmschrauben fest genug, damit sich der Vorbau
während der Montage nicht verschiebt. Beachten Sie, dass die Schrauben in
diesem Schritt noch nicht vollständig angezogen werden.
3. Tragen Sie Montagepaste auf die Lenkerklemme des Vorbaus auf.
4. Installieren Sie die Stange, wobei Sie die Kabel vorsichtig in die Basisstange und
heraus an ihre entsprechenden Positionen führen.
5. Bringen Sie die Frontblende an und ziehen Sie die Schrauben sicher fest.
6. Schließen Sie die restliche Aerobar-Installation ab, konfigurieren Sie dann Brems-
und Schaltzüge entsprechend den Anweisungen des Herstellers.
7. Nehmen Sie das Fahrrad für abschließende Anpassungen vom Montageständer.
• Ziehen Sie den Steuersatz entsprechend den Anweisungen des Steuersatz-
Herstellers fest.
• Ziehen Sie die Steuerrohr-Klemmschrauben am Vorbau auf maximal 6 Nm fest.
• Passen Sie den Winkel der Basisstange an.
• Ziehen Sie die Schrauben der Frontblende bei maximal 6 Nm fest.
8. Sobald Steuersatz und Kabel installiert sind, platzieren Sie die
Kunststoffabdeckung über dem Steuerrohr und ziehen die Schrauben bei maximal
2 Nm fest.
