4) Stellen Sie den Lautstärkeregler an der Sonde ein, um das Kabel zu identifizieren und zu
verfolgen.
5) Der Ton der Sonde ist am lautesten, wenn sich die Sonde am Kabel befindet, das mit dem
Toner verbunden ist.

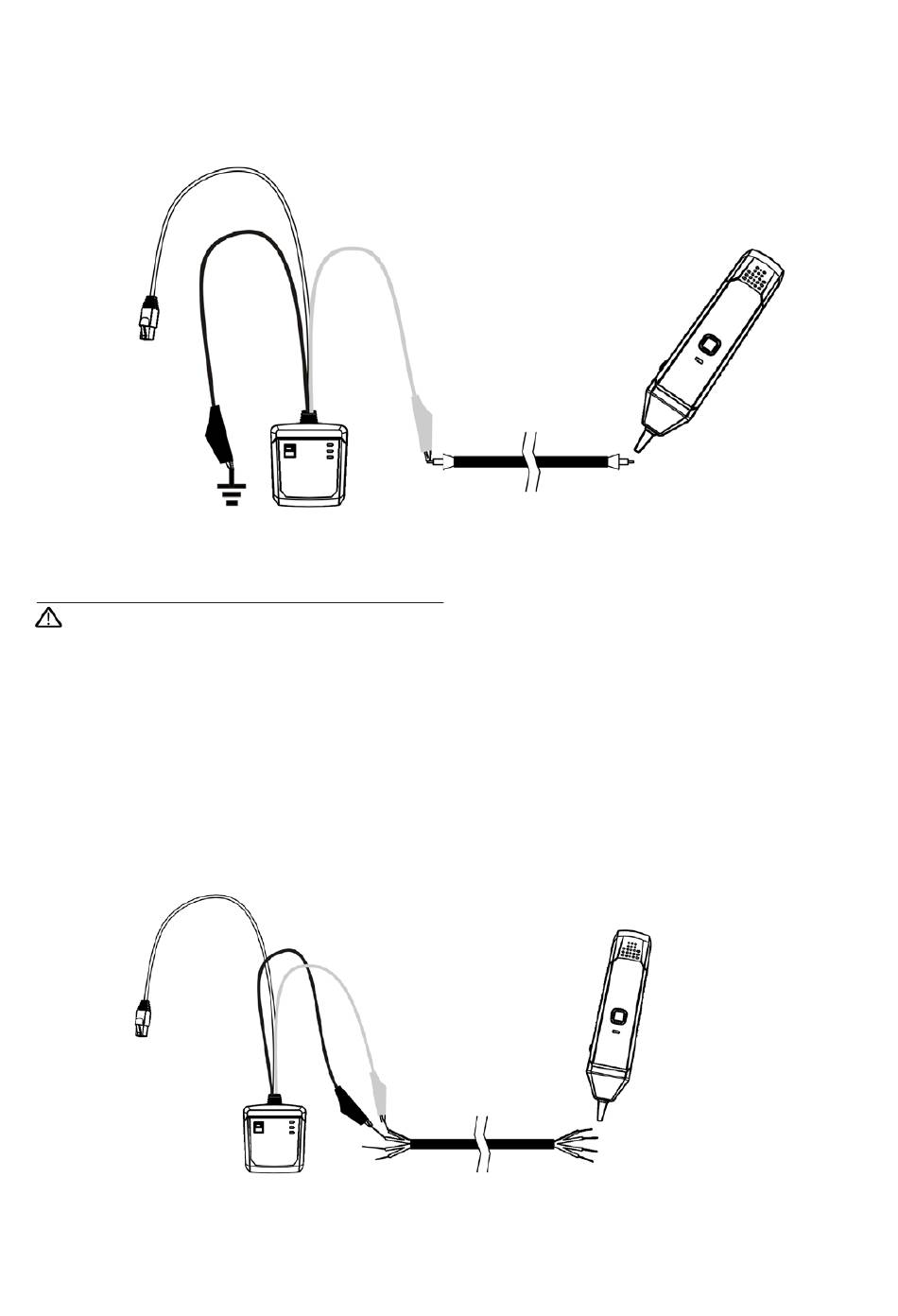

Abbildung 2 Verfolgen eines Kabels
7. Paare verfolgen (siehe Abbildung 3)
WARNUNG: Schließen Sie das Gerät nicht an Leitungen an, die Wechselspannung oder
Gleichspannung über 60 V führen.
1) Stellen Sie den Funktionsschalter auf die Position TONE. Die Ton- und Power-LEDs leuchten auf.
2) Schließen Sie die rote Messleitung an ein Kabel und die schwarze Leitung an das andere Kabel
des zu verfolgenden Paares an.
3) Richten Sie die Signalsonde auf die Drähte und drücken Sie dann die Testtaste. Die Power-LED
an der Sonde leuchtet auf.
4) Stellen Sie den Lautstärkeregler an der Sonde ein, um die Kabel zu identifizieren und zu
verfolgen.
5) Die Stimme der Sonde ist am lautesten, wenn sich die Sonde am Kabel befindet, das mit dem
Toner verbunden ist.
Abbildung 3 Verfolgen eines Adernpaars
5
