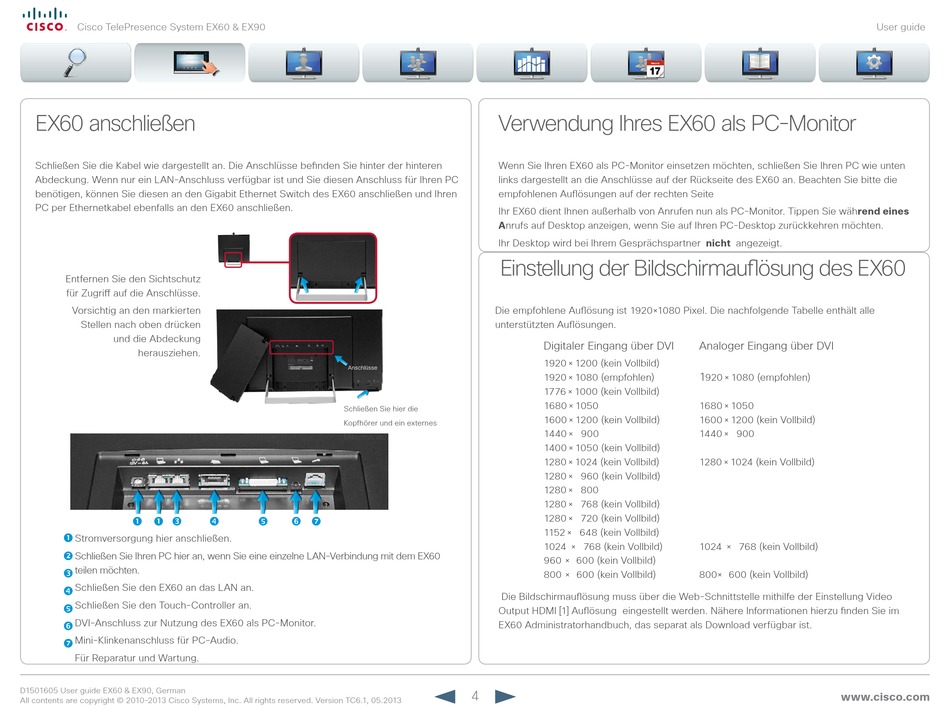

Cisco TelePresence System EX60 & EX90
EX60 anschließen
Schließen Sie die Kabel wie dargestellt an. Die Anschlüsse befinden Sie hinter der hinteren
Abdeckung. Wenn nur ein LAN-Anschluss verfügbar ist und Sie diesen Anschluss für Ihren PC
benötigen, können Sie diesen an den Gigabit Ethernet Switch des EX60 anschließen und Ihren
PC per Ethernetkabel ebenfalls an den EX60 anschließen.
Entfernen Sie den Sichtschutz
für Zugriff auf die Anschlüsse.
Vorsichtig an den markierten
Stellen nach oben drücken
und die Abdeckung
herausziehen.
  

Stromversorgung hier anschließen.
 Schließen Sie Ihren PC hier an, wenn Sie eine einzelne LAN-Verbindung mit dem EX60
teilen möchten.

Schließen Sie den EX60 an das LAN an.

Schließen Sie den Touch-Controller an.

DVI-Anschluss zur Nutzung des EX60 als PC-Monitor.

Mini-Klinkenanschluss für PC-Audio.

Für Reparatur und Wartung.
D1501605 User guide EX60 & EX90, German
All contents are copyright © 2010–2013 Cisco Systems, Inc. All rights reserved. Version TC6.1, 05.2013
Anschlüsse
Schließen Sie hier die
Kopfhörer und ein externes
Mikrofon an.
   
Verwendung Ihres EX60 als PC-Monitor
Wenn Sie Ihren EX60 als PC-Monitor einsetzen möchten, schließen Sie Ihren PC wie unten
links dargestellt an die Anschlüsse auf der Rückseite des EX60 an. Beachten Sie bitte die
empfohlenen Auflösungen auf der rechten Seite
Ihr EX60 dient Ihnen außerhalb von Anrufen nun als PC-Monitor. Tippen Sie während eines
Anrufs auf Desktop anzeigen, wenn Sie auf Ihren PC-Desktop zurückkehren möchten.
Ihr Desktop wird bei Ihrem Gesprächspartner nicht angezeigt.
Einstellung der Bildschirmauflösung des EX60
Die empfohlene Auflösung ist 1920×1080 Pixel. Die nachfolgende Tabelle enthält alle
unterstützten Auflösungen.
Digitaler Eingang über DVI
1920 × 1200 (kein Vollbild)
1920 × 1080 (empfohlen)
1776 × 1000 (kein Vollbild)
1680 × 1050
1600 × 1200 (kein Vollbild)
1440 × 900
1400 × 1050 (kein Vollbild)
1280 × 1024 (kein Vollbild)
1280 × 960 (kein Vollbild)
1280 × 800
1280 × 768 (kein Vollbild)
1280 × 720 (kein Vollbild)
1152 × 648 (kein Vollbild)
1024 × 768 (kein Vollbild)
960 × 600 (kein Vollbild)
800 × 600 (kein Vollbild)
Die Bildschirmauflösung muss über die Web-Schnittstelle mithilfe der Einstellung Video
Output HDMI [1] Auflösung eingestellt werden. Nähere Informationen hierzu finden Sie im
EX60 Administratorhandbuch, das separat als Download verfügbar ist.
4
User guide
Analoger Eingang über DVI
1
920 × 1080 (empfohlen)
1680 × 1050
1600 × 1200 (kein Vollbild)
1440 × 900
1280 × 1024 (kein Vollbild)
1024 × 768 (kein Vollbild)
800× 600 (kein Vollbild)
