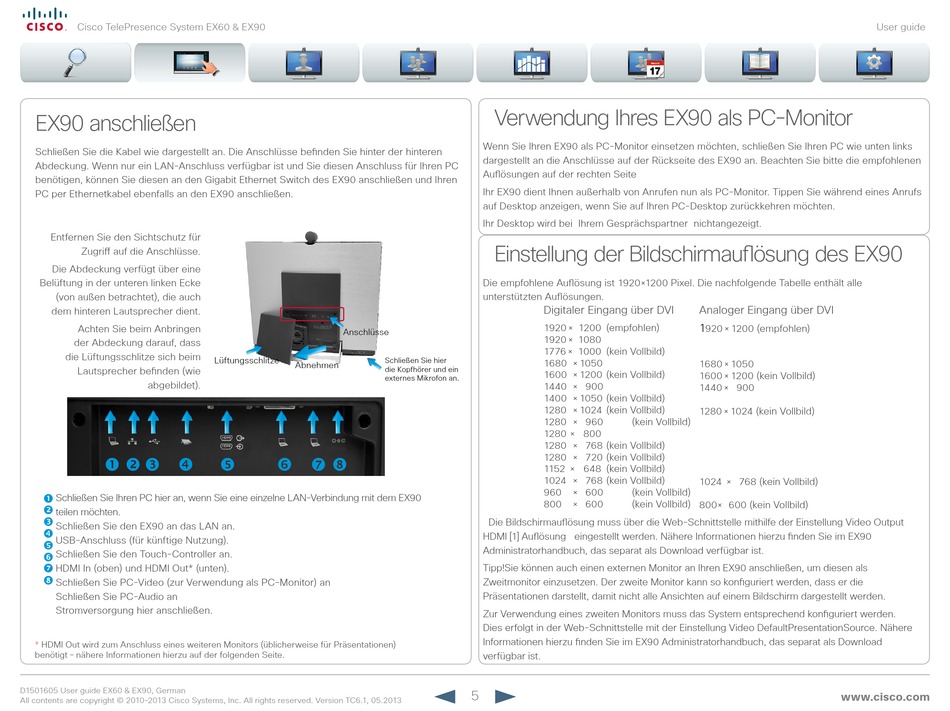

EX90 anschließen
Schließen Sie die Kabel wie dargestellt an. Die Anschlüsse befinden Sie hinter der hinteren
Abdeckung. Wenn nur ein LAN-Anschluss verfügbar ist und Sie diesen Anschluss für Ihren PC
benötigen, können Sie diesen an den Gigabit Ethernet Switch des EX90 anschließen und Ihren
PC per Ethernetkabel ebenfalls an den EX90 anschließen.
Entfernen Sie den Sichtschutz für
Zugriff auf die Anschlüsse.
Die Abdeckung verfügt über eine
Belüftung in der unteren linken Ecke
(von außen betrachtet), die auch
dem hinteren Lautsprecher dient.
Achten Sie beim Anbringen
der Abdeckung darauf, dass
die Lüftungsschlitze sich beim
Lautsprecher befinden (wie
abgebildet).
   
 Schließen Sie Ihren PC hier an, wenn Sie eine einzelne LAN-Verbindung mit dem EX90

teilen möchten.

Schließen Sie den EX90 an das LAN an.

USB-Anschluss (für künftige Nutzung).

Schließen Sie den Touch-Controller an.

 HDMI In (oben) und HDMI Out* (unten).

Schließen Sie PC-Video (zur Verwendung als PC-Monitor) an
Schließen Sie PC-Audio an
Stromversorgung hier anschließen.
* HDMI Out wird zum Anschluss eines weiteren Monitors (üblicherweise für Präsentationen)
benötigt – nähere Informationen hierzu auf der folgenden Seite.
D1501605 User guide EX60 & EX90, German
All contents are copyright © 2010–2013 Cisco Systems, Inc. All rights reserved. Version TC6.1, 05.2013
Anschlüsse
Lüftungsschlitze
Schließen Sie hier
Abnehmen
die Kopfhörer und ein
externes Mikrofon an.
   
Verwendung Ihres EX90 als PC-Monitor
Wenn Sie Ihren EX90 als PC-Monitor einsetzen möchten, schließen Sie Ihren PC wie unten links
dargestellt an die Anschlüsse auf der Rückseite des EX90 an. Beachten Sie bitte die empfohlenen
Auflösungen auf der rechten Seite
Ihr EX90 dient Ihnen außerhalb von Anrufen nun als PC-Monitor. Tippen Sie während eines Anrufs
auf Desktop anzeigen, wenn Sie auf Ihren PC-Desktop zurückkehren möchten.
Ihr Desktop wird bei Ihrem Gesprächspartner nichtangezeigt.
Einstellung der Bildschirmauflösung des EX90
Die empfohlene Auflösung ist 1920×1200 Pixel. Die nachfolgende Tabelle enthält alle
unterstützten Auflösungen.
Digitaler Eingang über DVI
1920 × 1200 (empfohlen)
1920 × 1080
1776 × 1000 (kein Vollbild)
1680 × 1050
1600 × 1200 (kein Vollbild)
1440 × 900
1400 × 1050 (kein Vollbild)
1280 × 1024 (kein Vollbild)
1280 × 960 (kein Vollbild)
1280 × 800
1280 × 768 (kein Vollbild)
1280 × 720 (kein Vollbild)
1152 × 648 (kein Vollbild)
1024 × 768 (kein Vollbild)
960 × 600 (kein Vollbild)
800 × 600 (kein Vollbild)
Die Bildschirmauflösung muss über die Web-Schnittstelle mithilfe der Einstellung Video Output
HDMI [1] Auflösung eingestellt werden. Nähere Informationen hierzu finden Sie im EX90
Administratorhandbuch, das separat als Download verfügbar ist.
Tipp!Sie können auch einen externen Monitor an Ihren EX90 anschließen, um diesen als
Zweitmonitor einzusetzen. Der zweite Monitor kann so konfiguriert werden, dass er die
Präsentationen darstellt, damit nicht alle Ansichten auf einem Bildschirm dargestellt werden.
Zur Verwendung eines zweiten Monitors muss das System entsprechend konfiguriert werden.
Dies erfolgt in der Web-Schnittstelle mit der Einstellung Video DefaultPresentationSource. Nähere
Informationen hierzu finden Sie im EX90 Administratorhandbuch, das separat als Download
verfügbar ist.
