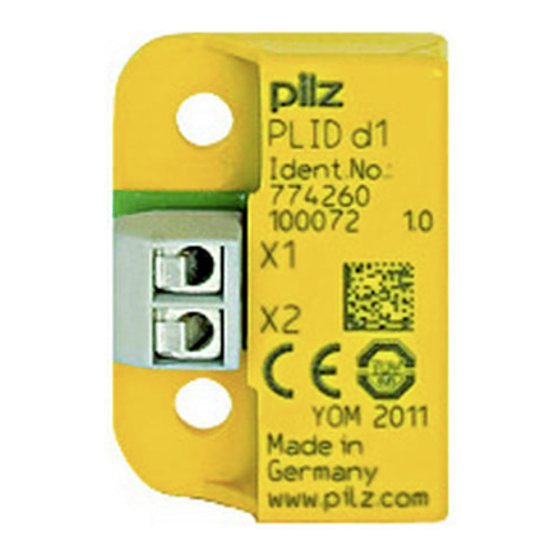

Pilz PLID d1 Bedienungsanleitung
Verwandte Anleitungen für Pilz PLID d1
Inhaltszusammenfassung für Pilz PLID d1
- Seite 1 PLID d1 Sicherheitsschaltgeräte Bedienungsanleitung 1002227-DE-03 1234 567 2 9 7 9 9 ! " # 6$ 9 % 67 # ! ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Technische Daten Bestelldaten Produkt Zubehör Bedienungsanleitung PLID d1 1002227-DE-03 1234 567 2 9 7 9 9 ... -
Seite 4: Einführung
PLID d1 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PLID d1. Sie gilt, bis eine neue Dokumentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Kurzschluss, Querschluss, Leitungsbruch. Das PLID d1 darf nur zusammen mit dem Auswertegerät PNOZ e8.1p eingesetzt werden. Als nicht bestimmungsgemäß gilt insbesondere jegliche bauliche, technische oder elektrische Veränderung des Produkts, ein Einsatz des Produkts außerhalb der Bereiche, die in dieser Bedienungsanleitung... -
Seite 6: Gewährleistung Und Haftung
Montage in Tastergehäuse, Aufbaugehäuse oder Schaltschrank möglich LED leuchtet, wenn Gerät aktiv wahlweise Federkraftklemmen oder Schraubklemmen Blockschaltbild Bedienungsanleitung PLID d1 1002227-DE-03 1234 567 2 9 7 9 9 ... -
Seite 7: Funktionsbeschreibung
/ km = Leitungswiderstand/km Die Leitungslänge zwischen PLID d1 und Kontakt (Not-Halt-Taster oder Starttaster) möglichst kurz halten. Setzen Sie für eine zu überwachende Leitung immer nur ein PLID d1 und ein Auswerte- gerät ein. Verlegen Sie die Leitung geschützt. Bedienungsanleitung PLID d1... -
Seite 8: Betriebsbereitschaft Herstellen
PLID d1 Betriebsbereitschaft herstellen Verbinden Sie das PLID d1 mit dem Auswertegerät PNOZ e8.1p: Klemme X1 mit Klemme S36 des PNOZ e8.1p verbinden Klemme X2 mit Klemme A2 von PNOZ e8.1p verbinden Verdrahten Sie das Auswertegerät PNOZ e8.1p wie in der Bedienungsanleitung des Geräts beschrieben. -
Seite 9: Abmessungen In Mm
PLID d1 Abmessungen in mm PLID d1 (Schraubklemmen) PLID d1 C (Federkraftklemmen) Technische Daten Allgemein 774260 784260 Zulassungen TÜV, UL/cUL TÜV, UL/cUL Elektrische Daten 774260 784260 Versorgungsspannung intern über Auswertegerät über Auswertegerät Spannung 24 V 24 V Leistungsaufnahme 0,2 W... - Seite 10 Gewicht 10 g 10 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PLID d1 1002227-DE-03 1234 567 2 9 7 9 9 ...
-
Seite 11: Bestelldaten
Daten der Bedienungsanleitung PNOZ e8.1p. Bestelldaten Produkt Produkttyp Merkmale Anschlussart Bestell-Nr. PLID d1 24 V DC Schraubklemmen 774 260 PLID d1 C 24 V DC Federkraftklemmen 784 260 PNOZ e8.1p 24 V DC Schraubklemmen 774 198 PNOZ e8.1p C 24 V DC Federkraftklemmen 784 198 Zubehör...
