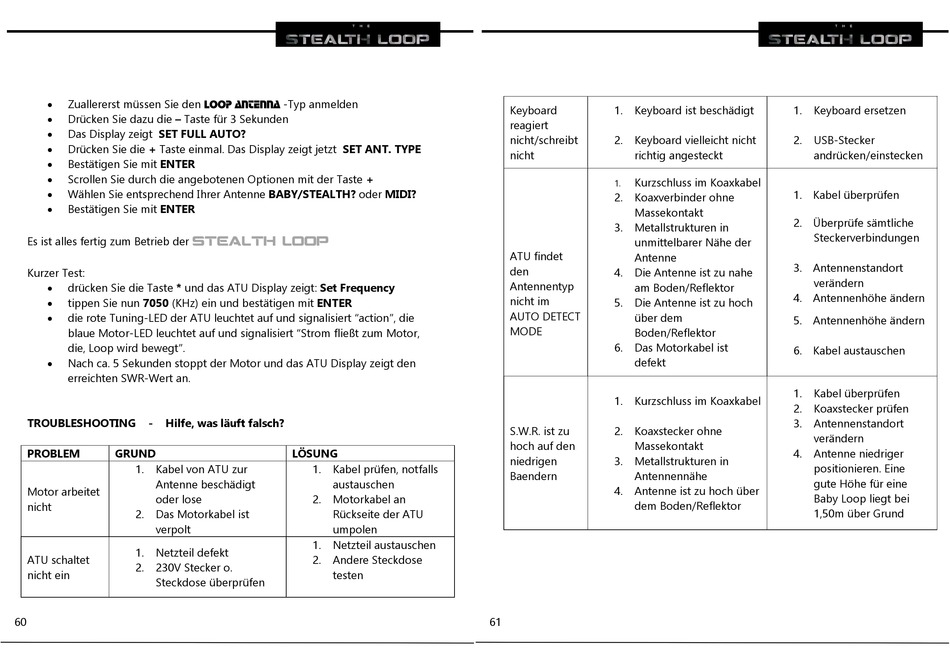

Mazzoni STEALTH LOOP Bedienungsanleitung Seite 21

 Zuallererst müssen Sie den
Drücken Sie dazu die – Taste für 3 Sekunden

Das Display zeigt SET FULL AUTO?

 Drücken Sie die + Taste einmal. Das Display zeigt jetzt SET ANT. TYPE
 Bestätigen Sie mit ENTER
 Scrollen Sie durch die angebotenen Optionen mit der Taste +
 Wählen Sie entsprechend Ihrer Antenne BABY/STEALTH? oder MIDI?
 Bestätigen Sie mit ENTER
STEALTH LOOP
Es ist alles fertig zum Betrieb der
Kurzer Test:
drücken Sie die Taste * und das ATU Display zeigt: Set Frequency

tippen Sie nun 7050 (KHz) ein und bestätigen mit ENTER

die rote Tuning-LED der ATU leuchtet auf und signalisiert "action", die

blaue Motor-LED leuchtet auf und signalisiert "Strom fließt zum Motor,
die, Loop wird bewegt".
Nach ca. 5 Sekunden stoppt der Motor und das ATU Display zeigt den

erreichten SWR-Wert an.
TROUBLESHOOTING - Hilfe, was läuft falsch?
PROBLEM GRUND
1. Kabel von ATU zur
Antenne beschädigt
Motor arbeitet
oder lose
nicht
2. Das Motorkabel ist
verpolt
1. Netzteil defekt
ATU schaltet
2. 230V Stecker o.
nicht ein
Steckdose überprüfen
60
-Typ anmelden
LÖSUNG
1. Kabel prüfen, notfalls
austauschen
2. Motorkabel an
Rückseite der ATU
umpolen
1. Netzteil austauschen
2. Andere Steckdose
testen
Keyboard 1. Keyboard ist beschädigt
reagiert
nicht/schreibt 2. Keyboard vielleicht nicht
nicht richtig angesteckt
Kurzschluss im Koaxkabel
1.
2. Koaxverbinder ohne
Massekontakt
3. Metallstrukturen in
unmittelbarer Nähe der
ATU findet
Antenne
den
4. Die Antenne ist zu nahe
Antennentyp
am Boden/Reflektor
nicht im
5. Die Antenne ist zu hoch
AUTO DETECT
über dem
MODE
Boden/Reflektor
6. Das Motorkabel ist
defekt
1. Kurzschluss im Koaxkabel
S.W.R. ist zu 2. Koaxstecker ohne
hoch auf den Massekontakt
niedrigen 3. Metallstrukturen in
Baendern Antennennähe
4. Antenne ist zu hoch über
dem Boden/Reflektor
61
1. Keyboard ersetzen
2. USB-Stecker
andrücken/einstecken
1. Kabel überprüfen
2. Überprüfe sämtliche
Steckerverbindungen
3. Antennenstandort
verändern
4. Antennenhöhe ändern
5. Antennenhöhe ändern
6. Kabel austauschen
1. Kabel überprüfen
2. Koaxstecker prüfen
3. Antennenstandort
verändern
4. Antenne niedriger
positionieren. Eine
gute Höhe für eine
Baby Loop liegt bei
1,50m über Grund
