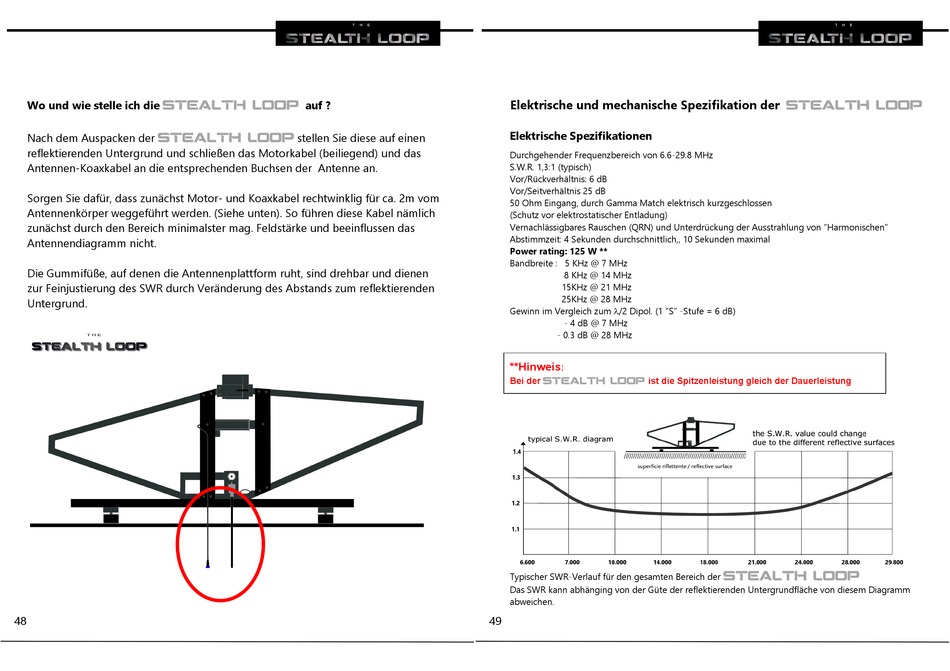

Mazzoni STEALTH LOOP Bedienungsanleitung Seite 15

STEALTH LOOP
Wo und wie stelle ich die
STEALTH LOOP
Nach dem Auspacken der
reflektierenden Untergrund und schließen das Motorkabel (beiliegend) und das
Antennen-Koaxkabel an die entsprechenden Buchsen der Antenne an.
Sorgen Sie dafür, dass zunächst Motor- und Koaxkabel rechtwinklig für ca. 2m vom
Antennenkörper weggeführt werden. (Siehe unten). So führen diese Kabel nämlich
zunächst durch den Bereich minimalster mag. Feldstärke und beeinflussen das
Antennendiagramm nicht.
Die Gummifüße, auf denen die Antennenplattform ruht, sind drehbar und dienen
zur Feinjustierung des SWR durch Veränderung des Abstands zum reflektierenden
Untergrund.
48
auf ?
stellen Sie diese auf einen
Elektrische und mechanische Spezifikation der
Elektrische Spezifikationen
Durchgehender Frequenzbereich von 6.6-29.8 MHz
S.W.R. 1,3:1 (typisch)
Vor/Rückverhältnis: 6 dB
Vor/Seitverhältnis 25 dB
50 Ohm Eingang, durch Gamma Match elektrisch kurzgeschlossen
(Schutz vor elektrostatischer Entladung)
Vernachlässigbares Rauschen (QRN) und Unterdrückung der Ausstrahlung von "Harmonischen"
Abstimmzeit: 4 Sekunden durchschnittlich,, 10 Sekunden maximal
Power rating: 125 W **
Bandbreite : 5 KHz @ 7 MHz
8 KHz @ 14 MHz
15KHz @ 21 MHz
25KHz @ 28 MHz
Gewinn im Vergleich zum /2 Dipol. (1 "S" -Stufe = 6 dB)
- 4 dB @ 7 MHz
- 0.3 dB @ 28 MHz
**Hinweis
:
STEALTH LOOP
Bei der ist die Spitzenleistung gleich der Dauerleistung
Typischer SWR-Verlauf für den gesamten Bereich der
Das SWR kann abhänging von der Güte der reflektierenden Untergrundfläche von diesem Diagramm
abweichen.
