Mazzoni STEALTH LOOP Bedienungsanleitung Seite 18

FULL AUTO MODE & SEMI AUTO MODE
(Vollautomatischer und halbautomatischer Betrieb)
Die ATU 2.0 kann mit ihrem Interface über den RS232 Anschluss auf ihrer Rückseite mit den
Transceivern der bekanntesten Hersteller kommunizieren. Wählen Sie für Ihren Transceiver
eins der aufgeführten Kabel für die Verbindung zur ATU:
ICOM Mit dem ICOM CI-IV Remote Control Kabel
(oder dem opt. CI-V CT17 interface+DB9f/DB25m
Kabel)
YAESU Mit dem YAESU 8 Pin Rem. C. Kabel (Rundstecker)
Mit dem YAESU Remote Control Kabel
KENWOOD Mit dem KENWOOD Remote Control Kabel
ELECRAFT K3/K3S/K4 Mit dem ELECRAFT K Remote Control Kabel
ELECRAFT KX2/KX3 Mit dem ELECRAFT X Remote Control Kabel
FLEX Radio Mit dem FLEX Radio Remote Control Kabel
ELAD Duo Mit dem ELAD Remote Control Kabel
Kabel sind IMMER optional und erhältlich im
Ihrem Ciro Mazzoni Vertragshändler.
Beachten Sie die nun folgende Anleitung, die Betriebsart Ihrer Wahl einzu-
stellen und Ihren angeschlossenen Transceiver-Typ der ATU 2.0 mitzuteilen.
ACHTUNG! SENDEN SIE NIE SOLANGE DIE ATU NOCH ABSTIMMT (ROTE LED)
ES BESTEHT DIE GEFAHR, DIE HF-ENDSTUFE DER ATU ZU ZERST
54
CI-1
CI-2
CI-3
CI-3
CI-7
CI-4
CI-5
CI-6
www.ciromazzoni.com/shop und
ö
REN!

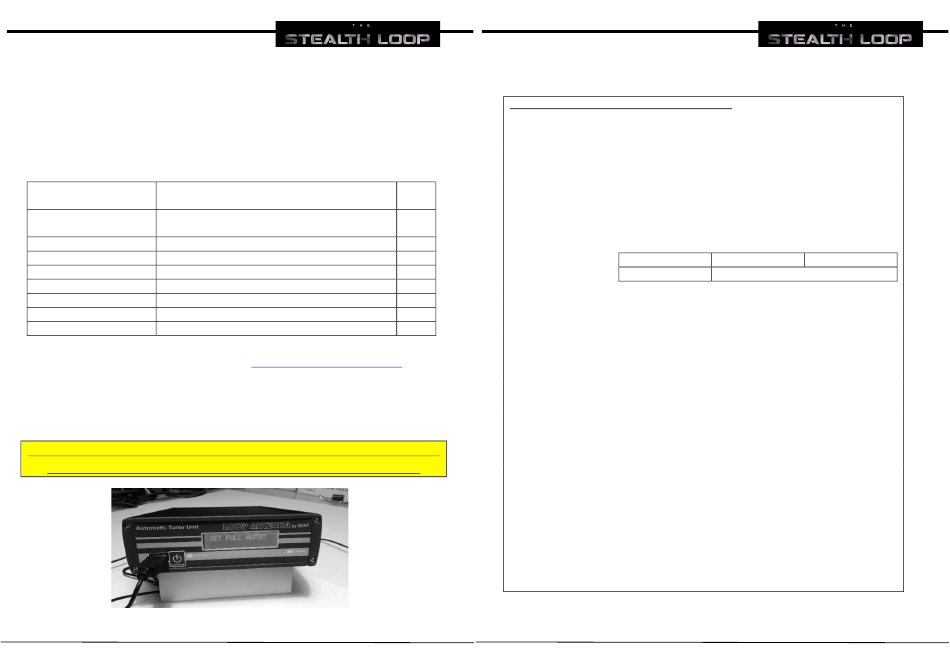

FULL AUTO MODE (Vollautomatischer Betrieb)
drücken Sie die – Taste für 3 Sekunden
-
das Display zeigt SET FULL AUTO?
-
- drücken Sie die ENTER Taste
scrollen Sie nun durch das angebotene Menü mit der + Taste:
-
- ICOM MODE
- die ATU sucht jetzt automatisch die Adresse Ihres angeschlossenen ICOM-Gerätes
(siehe auch CT17 Manual). Wenn der Suchlauf abgeschlossen ist, die gefundene ID auf
dem Display angezeigt wird, muss diese mit der Taste ENTER bestätigt werden. Der
Suchlauf kann jederzeit unterbrochen werden durch Drücken der Taste DELETE oder
BACKSPACE.
- CAT MODE 1
FLEX Radio
KENWOOD
- CAT MODE 2 - für YAESU 8 PIN DATA PORT – RUND (z.B. FT-817/ 857 / 897)
- CAT MODE 3 - für YAESU FTdx101 – FTdx10 – SunSDR
WENN SIE SICH FÜR EINEN MODUS ENTSCHIEDEN HABEN, STEHT EINE
BAUDRATE ZUR AUSWAHL (4.800 BIS 38.400 BD). WICHTIG IST NUR, DASS SIE
FÜR TRANSCEIVR UND ATU DIE GLEICHE WÄHLEN, WENN SIE DIE
SCHNITTSTELLE EINRICHTEN (siehe Manual Ihres Transceivers).
- bestätigen Sie die Wahl Ihrer Baudrate mit der Taste ENTER
- DISABLED -um den FULL AUTO MODE zu verlassen
- drücken Sie zur Bestätigung die Taste ENTER
wenn Sie die ATU 2.0 im FULL AUTO MODE betreiben, wird die "Arbeitsfrequenz"
-
kontinuierlich aus dem Transceiver ausgelesen. Auch wird die Abstimmung der
Antenne durch die ATU 2.0 vollautomatisch dann vorgenommen, wenn Sie die
"Arbeitsfrequenz" zwischen 1.7 MHz und 10 MHz um > 2 KHz / zwischen 10 MHz
und 30 MHz um > 3 KHz ändern sollte.
- diese autom. Nachstimmung wird 3 Sekunden nachdem die neue Frequenz nicht
mehr verändert wurde, angestoßen. Die LOOP ANTENNE „folgt Ihnen" also.
55
ELAD Duo ELECRAFT
YAESU (RS232 data port)
(firmware 4.09 aufwärts)
