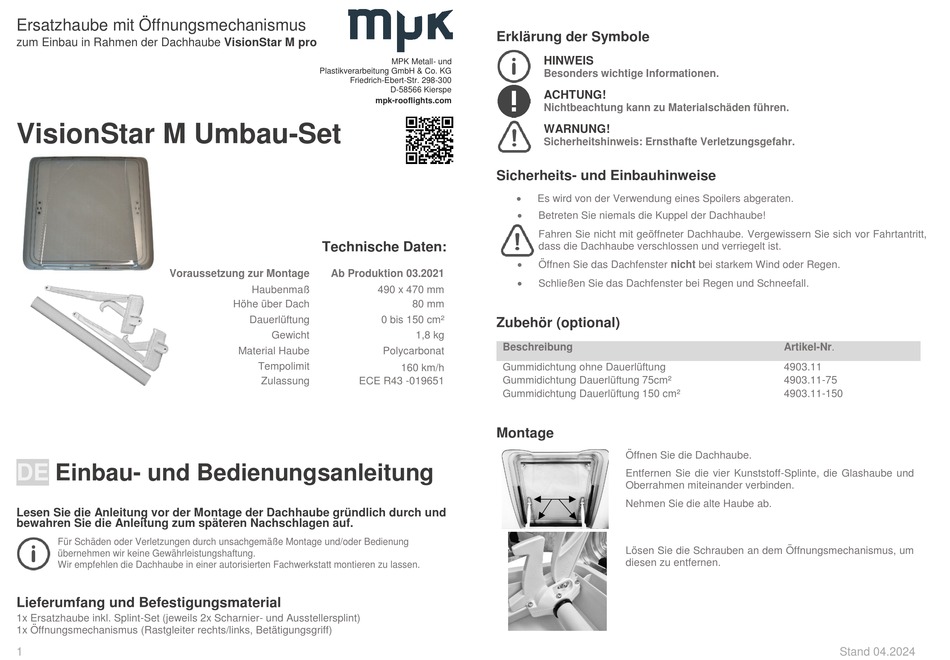

Ersatzhaube mit Öffnungsmechanismus
zum Einbau in Rahmen der Dachhaube VisionStar M pro
VisionStar M Umbau-Set
Voraussetzung zur Montage
DE
Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
Lieferumfang und Befestigungsmaterial
1x Ersatzhaube inkl. Splint-Set (jeweils 2x Scharnier- und Ausstellersplint)
1x Öffnungsmechanismus (Rastgleiter rechts/links, Betätigungsgriff)
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
D-58566 Kierspe
mpk-rooflights.com
Technische Daten:
Ab Produktion 03.2021
Haubenmaß
490 x 470 mm
Höhe über Dach
Dauerlüftung
0 bis 150 cm²
Gewicht
Material Haube
Polycarbonat
Tempolimit
160 km/h
Zulassung
ECE R43 -019651
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
Sicherheits- und Einbauhinweise
Es wird von der Verwendung eines Spoilers abgeraten.
Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.
Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.
Schließen Sie das Dachfenster bei Regen und Schneefall.
80 mm
Zubehör (optional)
1,8 kg
Beschreibung
Gummidichtung ohne Dauerlüftung
Gummidichtung Dauerlüftung 75cm²
Gummidichtung Dauerlüftung 150 cm²
Montage
Artikel-Nr.
4903.11
4903.11-75
4903.11-150
Öffnen Sie die Dachhaube.
Entfernen Sie die vier Kunststoff-Splinte, die Glashaube und
Oberrahmen miteinander verbinden.
Nehmen Sie die alte Haube ab.
Lösen Sie die Schrauben an dem Öffnungsmechanismus, um
diesen zu entfernen.
Stand 04.2024
Werbung
Verwandte Anleitungen für mpk VisionStar M pro
Inhaltszusammenfassung für mpk VisionStar M pro
- Seite 1 Ersatzhaube mit Öffnungsmechanismus Erklärung der Symbole zum Einbau in Rahmen der Dachhaube VisionStar M pro HINWEIS MPK Metall- und Plastikverarbeitung GmbH & Co. KG Besonders wichtige Informationen. Friedrich-Ebert-Str. 298-300 D-58566 Kierspe ACHTUNG! mpk-rooflights.com Nichtbeachtung kann zu Materialschäden führen. VisionStar M Umbau-Set WARNUNG! Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
- Seite 2 Setzen Sie nun die Ersatzhaube in den Rahmen ein und Dauerlüftung fixieren diese mit den langen Kunststoffsplinten an den Scharnieren. Die Dachhaube ist wahlweise mit und ohne Dauerlüftung erhältlich. Durch Austausch der eingesteckten Dichtungen kann die Dauerlüftung bei Bedarf umgerüstet werden. Achten Sie darauf, dass die Kunststoffsplinte einrasten.
- Seite 3 Replacement dome with opening mechanism Explanation of the symbols for installation in the frame of the VisionStar M pro rooflight NOTE Particularly important information. MPK Metall- und Plastikverarbeitung GmbH & Co KG ATTENTION! Friedrich-Ebert-Str. 298-300 D-58566 Kierspe Non-observance can lead to material damage.
- Seite 4 Now insert the replacement cover into the frame and secure it Permanent ventilation to the hinges using the long plastic pins. The rooflight is available with or without permanent ventilation. The permanent ventilation can Make sure that the splints snap into place. be converted as required by replacing the inserted seals.
