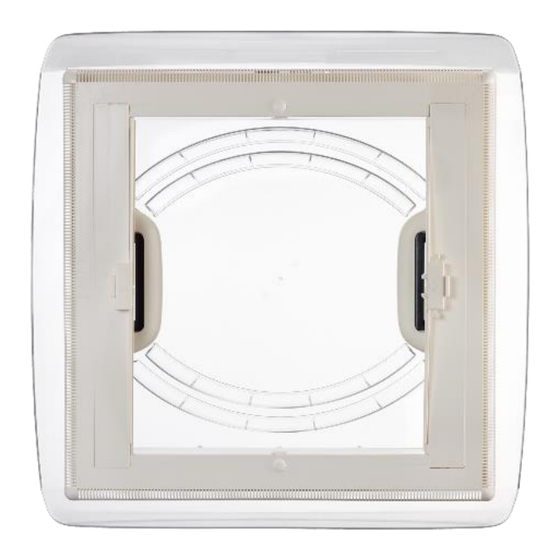

mpk VisionVent M Einbau- Und Bedienungsanleitung

Dachhaube mit Kombirahmen
zum Einbau in Wohnwagen und Wohnmobile
VisionVent M
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaf tung.
Wir empf ehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
D-58566 Kierspe
mpk-kierspe.de
Technische Daten:
Dachausschnitt 400 x 400 mm
Dachdicke 24-56 bzw. 42-70 mm
Eckradius
Haubenmaß 560 x 560 mm
Höhe über Dach
Dauerlüftung 150 cm²
Gewicht
Innenrahmen 470 x 470 x 14 mm
Material Oberrahmen Polypropylen
Material Haube PC + SAN
Tempolimit 130 km/h
Zulassung ECE R43 -019650
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Innenrahmen mit Netz und Verdunklung
Für die Montage zusätzlich erforderlich:
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder Sika Sikaflex 252i
8x Linsenblechschraube 3,5mm / Länge je nach Dachdicke
(Schraube sollte sich ca. 10mm in den Schraubkanal des Oberrahmens eindrehen lassen)
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
23 mm
Sicherheits- und Einbauhinweise
96 mm
•
Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.
3,4 kg
•
Die Montage ist nur an planen Innen- & Außenflächen möglich.
•
Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.
•
Die Dachhaube immer mit Ausstellern in Fahrtrichtung montieren (d. h. Griffe jeweils
vorne und hinten)
•
Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.
•
Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.
•
Schließen Sie das Dachfenster bei Regen und Schneefall.
Zubehör (optional)
Beschreibung
Adapterrahmen für Fiat Ducato
Artikel-Nr.
4040ARW
Stand 01.2021
