mpk Modell 29 Einbau- Und Bedienungsanleitung

mpk Modell 29 Einbau- Und Bedienungsanleitung

Dachhaube mit klapprahmen
Vorschau ausblenden Andere Handbücher für Modell 29:

Werbung

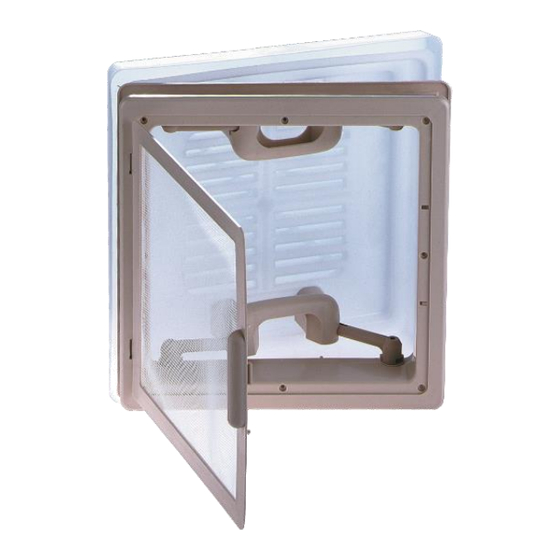

Dachhaube mit Klapprahmen
zum Einbau in Wohnwagen und Wohnmobile
Modell 29
DE
Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch
und bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaf tung.
Wir empf ehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
MPK Metall- und
Plastikverarbeitung GmbH & Co. KG
Friedrich-Ebert-Str. 298-300
D-58566 Kierspe
mpk-kierspe.de
Technische Daten:
Dachausschnitt
280 x 280 mm
Dachdicke
24-46 bzw. 42-72 mm
Eckradius
Haubenmaß
330 x 330 mm
Höhe über Dach
Dauerlüftung
Gewicht
Innenrahmen
314 x 314 x 9 mm
Material Oberrahmen
Polypropylen
Material Haube
Polypropylen
Tempolimit
130 km/h
Zulassung
ECE R43 -019649
Lieferumfang
1x Dachhaube mit Oberrahmen
1x Innenrahmen
1x Moskitonetzrahmen (optional mit Rollo)
Für die Montage zusätzlich erforderlich:
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder Sika Sikaflex 252i
8x Linsenblechschraube 3,5mm / Länge je nach Dachdicke
(Schraube sollte sich ca. 10mm in den Schraubkanal des Oberrahmens eindrehen lassen)
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
18 mm
Sicherheits- und Einbauhinweise
78 mm
Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.
60 cm²
Die Montage ist nur an planen Innen- & Außenflächen möglich.
1,3 kg
Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.
Die Dachhaube immer mit Ausstellern in Fahrtrichtung montieren (d. h. Griffe
jeweils vorne und hinten)
Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.
Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.
Schließen Sie das Dachfenster bei Regen und Schneefall.
Zubehör (optional)
Beschreibung
Adapterrahmen für Fiat Ducato
Artikel-Nr.
2828ARW
Stand 01.2021

Werbung

loading

Inhaltszusammenfassung für mpk Modell 29

  • Seite 1 Lieferumfang Dachhaube mit Klapprahmen zum Einbau in Wohnwagen und Wohnmobile 1x Dachhaube mit Oberrahmen 1x Innenrahmen MPK Metall- und 1x Moskitonetzrahmen (optional mit Rollo) Plastikverarbeitung GmbH & Co. KG Friedrich-Ebert-Str. 298-300 Für die Montage zusätzlich erforderlich: Modell 29 D-58566 Kierspe mpk-kierspe.de...
  • Seite 2 Die Haube lässt sich wahlweise ganz oder einseitig öffnen. Als Schutz gegen Wind und Regen kann die Haube in vier Richtungen gekippt werden. Zum Schließen der Dachhaube betätigen Sie erneut die Verriegelungstasten und ziehen die Griffe wieder nach unten. Die Dachhaube verriegelt. mpk-kierspe.de/Downloads Stand 01.2021...
