mpk VisionStar L Einbau- Und Bedienungsanleitung

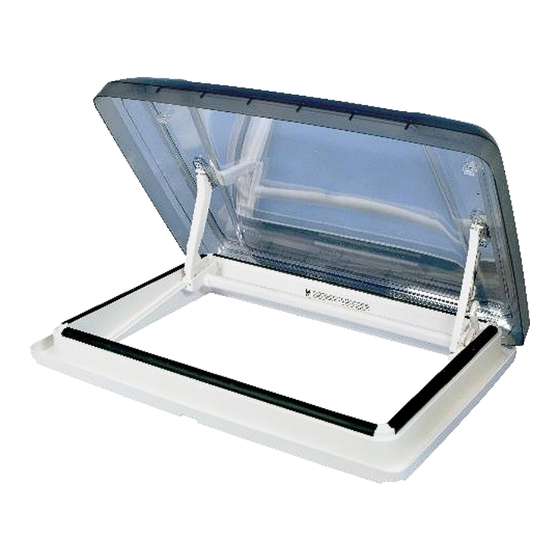

Dachhaube mit Plisseerahmen
zum Einbau in Wohnwagen und Wohnmobile
VisionStar L
DE Einbau- und Bedienungsanleitung
Lesen Sie die Anleitung vor der Montage der Dachhaube gründlich durch und
bewahren Sie die Anleitung zum späteren Nachschlagen auf.
Für Schäden oder Verletzungen durch unsachgemäße Montage und/oder Bedienung
übernehmen wir keine Gewährleistungshaftung.
Wir empfehlen die Dachhaube in einer autorisierten Fachwerkstatt montieren zu lassen.
1
Technische Daten:
Dachausschnitt 700 x 500 mm
Dachdicke 25 bis 60 mm
Eckradius 23 mm
Haubenmaß 815 x 583 mm
Höhe über Dach 105 mm
Dauerlüftung 0 bis 150 cm²
Gewicht 8,2 kg
Innenrahmen 872 x 610 x 37 mm
Material Oberrahmen Polypropylen
Material Haube Polycarbonat
Tempolimit:
Quereinbau 160 km/h
Längseinbau 130 km/h
Zulassung ECE R43 -019651
Lieferumfang und Befestigungsmaterial
1x Dachhaube mit Oberrahmen und Plisseerahmen
1x Befestigungsteile-Set (14 St. Seitenklammer, 4 St. Kunststoffschraube)
Für die Montage zusätzlich erforderlich (nicht im Lieferumfang enthalten):
1x Dauerelastisches Dichtmittel, z. Bsp. Dekalin Dekaseal 8936 oder SikaLastomer®-710
14x Linsenblechschraube 3,5mm (DIN ISO 7049) / Länge lt. Tabelle
Dachdicke mm 25-38
Schraubenlänge mm 25
Bei massiver Holzeinlage in der Decke: 4x Linsenblechschraube 3,5mm / Länge max. 10mm
Erklärung der Symbole
HINWEIS
Besonders wichtige Informationen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen.
WARNUNG!
Sicherheitshinweis: Ernsthafte Verletzungsgefahr.
Sicherheits- und Einbauhinweise

Prüfen Sie vor der Montage die Dachstärke Ihres Fahrzeugs.

Die Montage ist nur an planen Innen- & Außenflächen möglich.

Wählen Sie die Einbauposition so, dass keine angrenzenden Bauteile (Dachreling,
Antenne etc.), Leitungen oder Möbelteile beschädigt oder in ihrer Funktion gestört
werden.

Die Dachhaube ist mit der Scharnierseite in Fahrtrichtung einzubauen.
Im Wohnwagen kann die Dachhaube alternativ mit Scharnieren zur rechten/linken
Seite des Fahrzeugs angebracht werden, sofern das Dachfenster nicht an der
Vorderkante des Fahrzeugdachs angebracht wird.

Es wird von der Verwendung eines Spoilers abgeraten.

Betreten Sie niemals die Kuppel der Dachhaube!
Fahren Sie nicht mit geöffneter Dachhaube. Vergewissern Sie sich vor Fahrtantritt,
dass die Dachhaube verschlossen und verriegelt ist.

Öffnen Sie das Dachfenster nicht bei starkem Wind oder Regen.

Schließen Sie das Dachfenster bei Regen und Schneefall.
38-51 50-60
38 50
Lochmaß Plisseerahmen
Stand 02.2024
