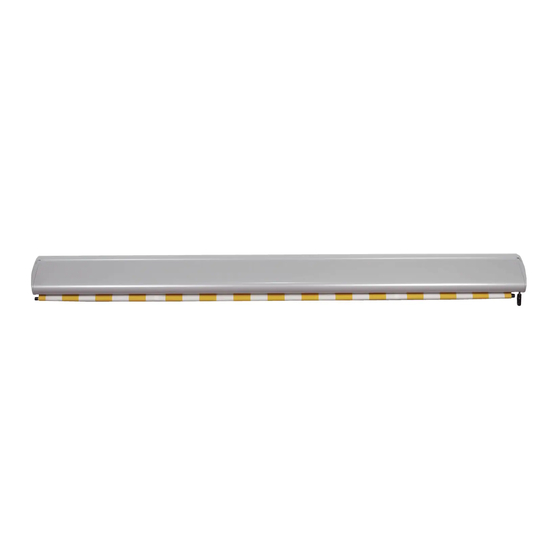

Paramondo Aedis 2000 Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Eine aktuelle Version dieser Anleitung finden Sie auf:
https://www.paramondo.de/bedienungsanleitung/
A current version of these instructions can be found on:
https://www.paramondo.de/bedienungsanleitung/

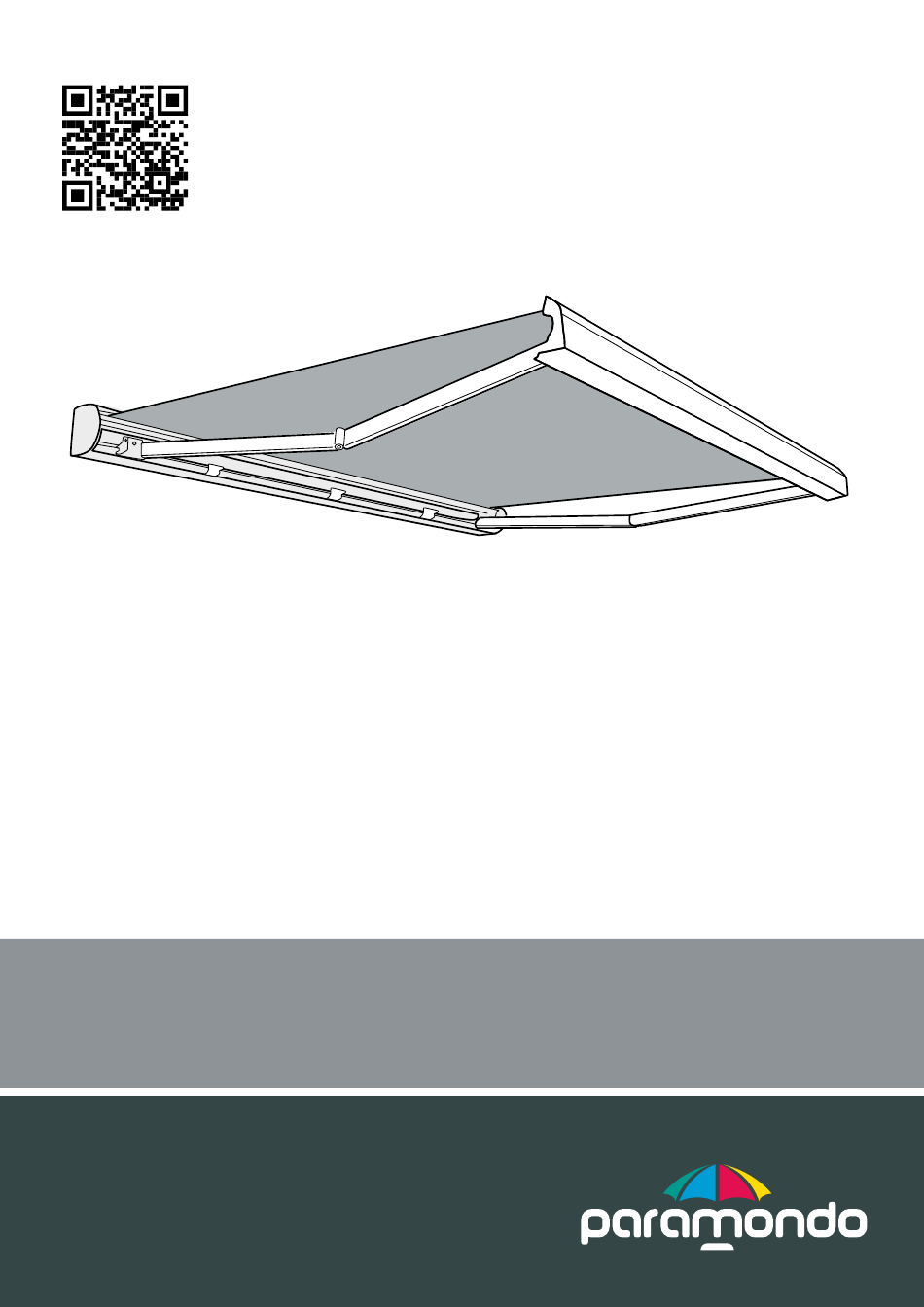

paramondo
Aedis 2000 Kassettenmarkise
Montageanleitung / installation instructions
V4.01-10.2022
Inhaltsverzeichnis
Verwandte Anleitungen für Paramondo Aedis 2000
Inhaltszusammenfassung für Paramondo Aedis 2000
- Seite 1 Eine aktuelle Version dieser Anleitung finden Sie auf: https://www.paramondo.de/bedienungsanleitung/ A current version of these instructions can be found on: https://www.paramondo.de/bedienungsanleitung/ paramondo Aedis 2000 Kassettenmarkise Montageanleitung / installation instructions V4.01-10.2022...
-
Seite 2: Inhaltsverzeichnis
Adjusting the inclination angle ..........................85-89 Aligning the articulated arms ..........................90-92 Usage of the roller valance ............................93 Operating the manual emergency crank ........................94 Declaration of performance ............................. 95 Declaration of conformity ............................96 Contact information ............................last page www.paramondo.de... - Seite 3 Montage der Markise erforderlich. Wir empfehlen eine maximale Hebelast von 15 kg/weibliche Person bzw. 25 kg/männli- che Person. Ab einer Breite von 500 cm empfehlen wir 4 Personen für die Montage der Markise. Werte angelehnt an die Lastenhandhabungsverordnung. www.paramondo.de...
-
Seite 4: Sicherheitshinweise
Erfordernissen der Anlage und des Monta- • Akkuschrauber geuntergrundes abgestimmt werden. • Bohrmaschine Hierbei sind die Angaben zu den erforderli- • Wasserwaage chen Dübelauszugskräften zwingend einzu- • Seile / Gurte halten. • Komplettes Werkzeugset www.paramondo.de... - Seite 5 Arbeiten koordiniert manuelle Bedienung gesichert werden. werden. Bei manuell betriebenen Anlagen muss die Der Arbeitsbereich unter der Markise muss Bedienkurbel entfernt und sicher verwahrt abgesperrt und geschützt werden, damit werden. Personen nicht ungeschützt unter die hän- gende Last geraten können. www.paramondo.de...
- Seite 6 Wissen benutzt werden, wenn sie beaufsich- tigt oder bezüglich des sicheren Gebrauchs Es sind alle mitgelieferten Konsolen zu ver- des Produktes unterwiesen wurden und die wenden, ebenso müssen die Konsolen an daraus resultierenden Gefahren verstehen. allen erforderlichen bzw. angegebenen Be- festigungspunkten montiert werden. www.paramondo.de...
- Seite 7 Motors bzw. Steuergerätes erfolgen. Steuereinheiten / Schaltern (Mindesthöhe, Führen Sie alle Montage,- Anschluss- und Schutz vor Bedienung durch Kinder, Bedie- Wartungsarbeiten im spannungsfreien Zu- nung durch Personen mit körperlichen Be- stand aus. einträchtigungen etc.). Verwenden Sie niemals defekte oder beschä- digte Geräte. www.paramondo.de...
- Seite 8 (falsche Installation, mäß DIN VDE 0700 seitens der Instal- Fehlbedienung etc.) zurückzuführen sind. lation eine Trennvorrichtung für jede Phase vorhanden sein. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnungsweite von mindestens 3 mm (z. B. LS-Schalter, Sicherungen oder FI-Schalter). www.paramondo.de...
-
Seite 9: Hinweise Zur Entsorgung
Kunden Zugang zu einem euro- http://www.ear-system.de/ paweiten Netzwerk lokaler Recycling-Ein- ear-verzeichnis/sammel-und-ruecknah- richtungen (Wertstoffhöfe, Rücknahmestel- mestellen.jsf len o.ä.). Über diese lokalen Einrichtungen werden unsere Produkte fachgerecht recycelt. Da- durch verringert sich – zum Wohle der Um- welt - das Abfallaufkommen. www.paramondo.de... - Seite 10 Unsere Pflicht als Hersteller besteht eben- falls darin, Sie über den Erfüllungsgrad zu der Sammel- und Verwertungsvorgabe zu infor- mieren. Da wir an einem qualifizierten Rück- nahmesystem angebunden sind, können wir auf den Erfüllungsgrad der Recycling-Betriebe verweisen. Diese Informationen finden Sie auf unserer Webseite. www.paramondo.de...
-
Seite 11: Verbraucherinformationen
Finish imprägniert und reifter Produktions- und Verarbeitungstech- bleiben bei guter Pflege und einem Nei- nik möglich. gungswinkel von mindestens 15° während Solche Erscheinungen mindern den Wert und eines kurzen, leichten Regenfalls regenbe- die Gebrauchstauglichkeit der Markise nicht. ständig. www.paramondo.de... - Seite 12 Stockflecken zu vermeiden. Weitere Informationen zu Eigenschaften von Markisentüchern sowie die wichtigsten Abb. 3 Abb. 4 Anwendungenfälle zum Stand der Technik finden Sie in den Richtlinien zur Beurteilung konfektionierter Markisentücher. Herausgeber: ITRS Industrieverband Technische Textilien - Rollladen-Sonnenschutz e.V. www.paramondo.de...
-
Seite 13: Windwiderstandsklassen
DIN EN 13561 den bekannten Windstärken nach Beaufort zuge- ordnet. Windwiderstandsklasse Windstärke nach Beaufort < 4 Windgeschwindigkeit < 28 Vmax. (km/h) Windgeschwindigkeit < 7,8 10,6 13,6 Vmax. (m/s) Staudruck durch Wind < 40 q (N/m²) Quelle: DIN EN 13561 Markisen www.paramondo.de... -
Seite 14: Dübelauszugskräfte
Zustand ab. Es liegt in der Verantwortung des Installateurs, vor der Installation der Markise den Zustand des Montageuntergrundes zu überprüfen. Die Berechnung der Dübelauszugskräfte erfolgte unter Berücksichtigung der Windwider- standsklasse 1 gemäß Norm EN 13561 und EN 1932. www.paramondo.de... -
Seite 15: Produktbeschreibung / Komponenten
Produktbeschreibung / Komponenten Tragrohr Wand-Deckenkonsole (je nach Ausführung) Markisentuch Tuchwelle Armhalter Gelenkarme Ausfallprofil Wellenkonsolen (Tuchwellenhalter) Getriebe (bei handbetriebenen Anlagen) Motor (bei motorbetriebenen Anlagen) Kurbelöse (bei handbetriebenen Anlagen oder bei Anlagen mit NHK-Motor) Kurbel Volant www.paramondo.de... -
Seite 16: Lieferumfang
Achten Sie auf einen Mindestabstand von 50 cm zwischen offener / ausgefahrener Markise und feststehenden Hindernissen. • Die Markise muss in einer Mindesthöhe von 250 cm montiert werden. Ist dies nicht möglich, ist bei mit Automatiksteuerun- gen ausgerüsteten Markisen der Einbau einer akustischen oder optischen Warneinrichtung empfohlen. www.paramondo.de... -
Seite 17: Empfohlenes Werkzeug
Empfohlenes Werkzeug www.paramondo.de... -
Seite 18: Korrekte Platzierung Der Halter
230 – 250 x 160 cm 251 – 350 x 160 cm 351 – 400 x 160 cm 401 – 450 x 160 cm L / 2 L / 2 451 – 600 x 160 cm L / 2 L / 2 www.paramondo.de... - Seite 19 301 – 350 x 210 cm 351 – 400 x 210 cm 401 – 450 x 210 cm L / 2 L / 2 451 – 600 x 210 cm L / 2 L / 2 330 – 400 x 260 cm www.paramondo.de...
- Seite 20 L / 2 451 – 500 x 310 cm L / 2 L / 2 501 – 550 x 310 cm L / 2 L / 2 551 – 600 x 310 cm L / 2 L / 2 www.paramondo.de...
- Seite 21 Korrekte Platzierung der Halter 440 – 450 x 360 cm L / 2 L / 2 451 – 550 x 360 cm L / 2 L / 2 551 – 600 x 360 cm L / 2 L / 2 www.paramondo.de...
- Seite 22 490 – 500 x 410 cm L / 2 L / 2 501 – 550 x 410 cm L / 2 L / 2 551 – 600 x 410 cm 510 – 550 x 435 cm 551 – 600 x 435 cm www.paramondo.de...
-
Seite 23: Gewährleistung Bei Montage / Montage Der Markise
Ggf. zusätzlich vorhandene Bohrungen in den Konsolen werden zum Verschrauben der Konsolen miteinander benötigt und dürfen nicht als Befestigungspunkte an Wand oder Decke verwendet werden, da sich dadurch die Achsabstände der Anker verändert, was zu einer unzureichenden Festigkeit des Montageuntergrundes führen kann. www.paramondo.de... -
Seite 24: Wandmontage
Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelhersteller angegebene Anzugsdrehmoment . www.paramondo.de... - Seite 25 Wandmontage Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 26 Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelhersteller angegebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 27 - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mauerwerks. Ist es rot, handelt es sich meistens um eine Ziegelwand; weißes Bohrmehl lässt auf Kalksandstein schlie- ßen, während graues Mehl auf Beton hindeutet. www.paramondo.de...
- Seite 28 Wandmontage Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelhersteller angegebene Anzugsdrehmoment . www.paramondo.de...
- Seite 29 - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mau- erwerks. Ist es rot, handelt es sich meistens um eine Ziegel- wand; weißes Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de...
-
Seite 30: Optional: Deckenmontage
Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelherstel- ler angegebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tra- grohres nicht möglich ist. www.paramondo.de... - Seite 31 Ziegelsteinen - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mauerwerks. Ist es rot, handelt es sich meistens um eine Ziegelwand; weißes Bohrmehl lässt auf Kalks- andstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de...
- Seite 32 Optional: Deckenmontage Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelhersteller angegebene Anzugsdrehmoment . www.paramondo.de...
- Seite 33 Optional: Deckenmontage * optional Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 34 Optional: Deckenmontage * optional * optional www.paramondo.de...
- Seite 35 Optional: Deckenmontage www.paramondo.de...
-
Seite 36: Montage Der Markise
Prüfen Sie vor dem Einhängen der Markise nochmals alle Schraubverbindungen, speziell den festen Sitz aller Konsolen! Achten Sie auf einen festen Stand der Aufstiegshilfen und darauf, dass sich keine Personen unterhalb der Markise befinden. Markise in die Konsolen einhängen. Mindestens 2 Personen notwendig! www.paramondo.de... - Seite 37 Montage der Markise www.paramondo.de...
- Seite 38 Montage der Markise Sollten Sie eine Markise mit Motor haben, fahren Sie bitte hier mit der Anleitung des Motors fort. www.paramondo.de...
-
Seite 39: Neigungswinkel Einstellen
Neigungswinkel einstellen www.paramondo.de... - Seite 40 Neigungswinkel einstellen Wichtig! Bitte nur mit komplett ausgefahrener Markise einstellen. Eine zweite Person muss das Ausfallprofil entlasten (anheben). www.paramondo.de...
- Seite 41 Neigungswinkel einstellen www.paramondo.de...
- Seite 42 Neigungswinkel einstellen www.paramondo.de...
- Seite 43 Neigungswinkel einstellen www.paramondo.de...
-
Seite 44: Gelenkarme Ausrichten
Gelenkarme ausrichten Wichtig! Bitte nur mit komplett ausgefahrener Markise einstellen. Eine zweite Person muss das Ausfallprofil entlasten (anheben). www.paramondo.de... - Seite 45 Gelenkarme ausrichten www.paramondo.de...
-
Seite 46: Gelenkarme Ausrichten / Bedienung Des Volant-Rollos
Gelenkarme ausrichten / Bedienung des Volant-Rollos Bedienung des Volant-Rollos Das Volant-Rollo kann mit der im Lieferumfang enthaltenen Handkurbel ein- und ausgefahren werden. Die Abbildung zeigt das Volant-Rollo mit Standardvolant. www.paramondo.de... -
Seite 47: Bedienung Nothandkurbel
Nach einer Bedienung mit der Nothandkurbel muss die Markise mit der Kurbel in eine Stellung zwischen den Endpunk- ten AUF und ZU (Markise ca. habl geöffnet) gebracht werden, bevor die Markise wieder mit der Steuerung (Schalter, Steuergerät, Funksender) bedient werden darf! www.paramondo.de... -
Seite 48: Leistungserklärung
Schoenberger Germany Enterprises GmbH & Co. KG Zechstr. 1-7 82069 Hohenschäftlarn Tel.: +49 (0) 8178 932 932 info@schoenberger-group.com www.schoenberger-group.com Marke: paramondo Modell: Aedis 2000 Produkttyp: Vollkassettenmarkise nach Maß Eindeutiger Kenncode des Produkttyps:: 1000011415 Baujahr ab: 07/2021 Verwendungszweck: Anwendung im Außenbereich von Gebäuden und... -
Seite 49: Konformitätserklärung
Schoenberger Germany Enterprises GmbH & Co. KG Zechstr. 1-7 82069 Hohenschäftlarn Tel.: +49 (0) 8178 932 932 info@schoenberger-group.com www.schoenberger-group.com Marke: paramondo Modellbezeichnung: Aedis 2000 Produkttyp: Vollkassettenmarkise nach Maß mit Motorantrieb Produkt Identifikations Code: 1000011415 07/2021 Baujahr ab: Verwendungszweck: Anwendung im Außenbereich von Gebäuden... - Seite 98 Membership number: Switzerland for electrical devices: Stiftung SENS Membership number: VP11544 paramondo ist eine eingetragene Marke der / is a registered trademark of Schoenberger Germany Enterprises GmbH & Co. KG Zechstraße 1-7, 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax: 08178 / 932 970 20 info@paramondo.de...
