Paramondo Aedis 2000 Montageanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Paramondo Aedis 2000
Inhaltszusammenfassung für Paramondo Aedis 2000

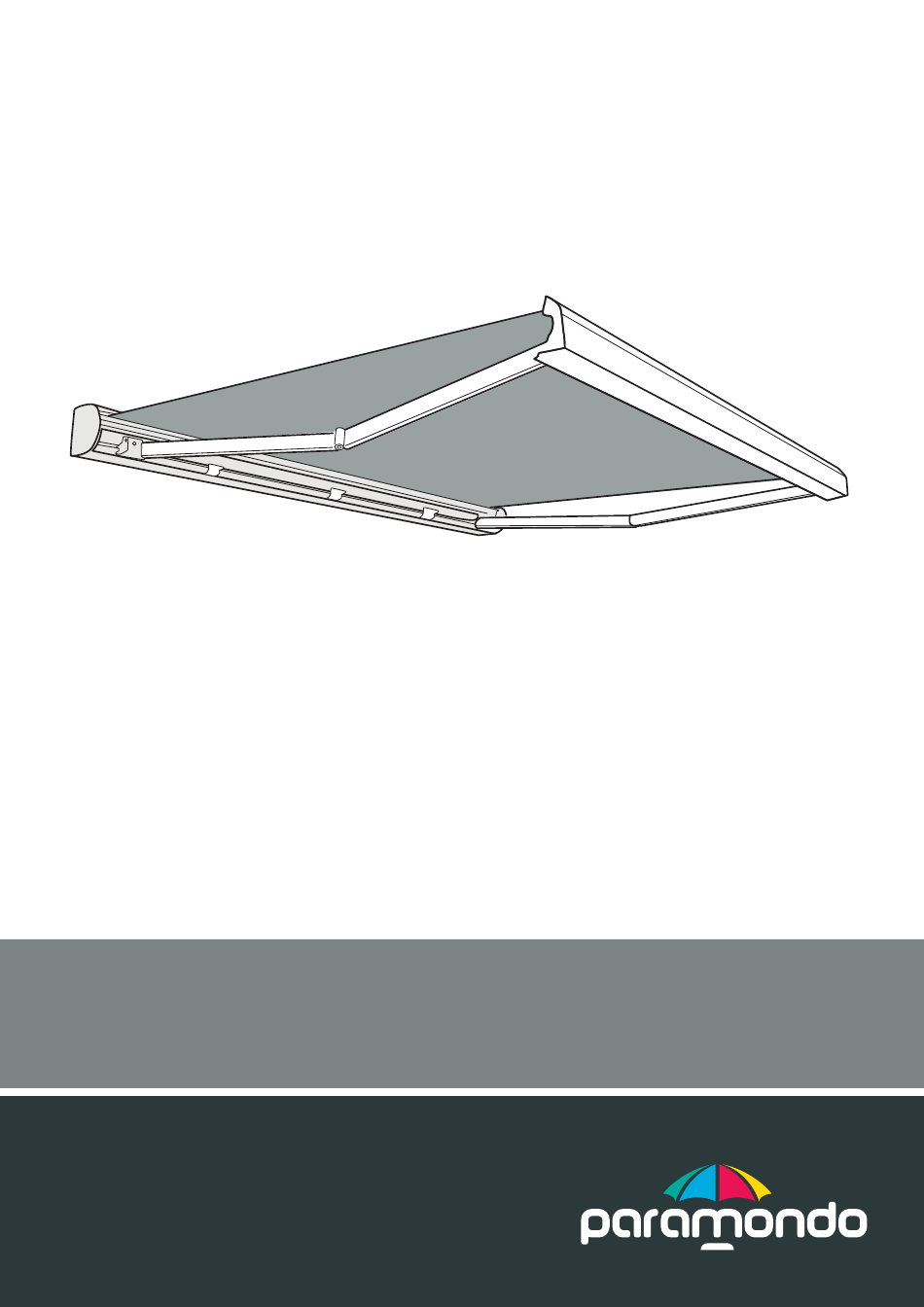

- Seite 1 Aedis 2000 Kassettenmarkise Montageanleitung / installation instructions V1.03-07.2019...
-
Seite 2: Inhaltsverzeichnis
Korrekte Platzierung der Halter ......................... 16-21 Montage ..............................22-41 Wandmontage ............................. 23-27 Optional: Deckenmontage ........................28-33 Montage der Markise .......................... 34-35 Neigungswinkel anpassen ........................36-39 Gelenkarme ausrichten ........................40-41 Bedienung Nothandkurbelöse ........................42 Anschluss und Inbetriebnahme der LEDs ....................43-50 Leistungserklärung ............................51 www.paramondo.de... -
Seite 3: Sicherheitshinweise
Markise an Dritte an den neuen Besitzer Gewicht der Markise sind mind. 2 Personen für die Montage der Markise erforderlich. weitergegeben werden. Wir empfehlen eine maximale Hebelast von 15kg/weibliche Person bzw. 35kg/männliche Person. Werte angelehnt an die Lastenhandhabungsverordnung. www.paramondo.de... - Seite 4 20 Nm (= 2 kgm) angezogen werden. Hierbei sind die Angaben zu den erforderli- Eine höhere Anziehkraft führt u.U. zum chen Dübelauszugskräften zwingend einzu- Bruch der Komponenten und/oder zur halten. Beschädigung der Edelstahlschrauben. Bei Verwendung des als Montagezubehör www.paramondo.de...
- Seite 5 (Tragrohr, Tuchwelle, Gelenke, Arm- Automatisch ein- und ausfahrende An- halter) und stellen Sie sicher, dass sich die lagen können zu Verletzungen führen. Gelenkarme nicht unkontrolliert bewegen können. Stellen Sie sicher, dass automatisch gesteu- erte Anlagen entsprechend abgesichert und www.paramondo.de...
- Seite 6 Alle Bedienungsanleitungen sowie die Mon- tage- und Einstellanleitungen der Motor-, zu spielen. Schalter- und Steuerungs-Hersteller sind Bewahren Sie Handsender so auf, dass ein dem Nutzer mit einer Einweisung zu überge- ungewollter Betrieb, z. B. durch spielende ben. Kinder, ausgeschlossen ist. www.paramondo.de...
- Seite 7 Motortyp mit den entsprechenden Angaben gung und Wartung gewährleistet. auf dem Typenschild. Unvollständige oder nicht den Angaben ent- Sichern Sie die Anlage gegen unbefugtes sprechende Geräte dürfen nicht in Betrieb Bedienen. genommen werden. Treffen Sie Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten. www.paramondo.de...
- Seite 8 Schäden ist ausgeschlossen, wenn diese FI-Schalter). auf Nichtbeachten der Montage- und Ge- brauchsanweisung (falsche Installation, ACHTUNG! Fehlbedienung etc.) zurückzuführen sind. Folgende Installationshinweise unbe- dingt beachten! Vergleichen Sie vor der Montage die Anga- ben zur Netzpannung/frequenz auf dem Typenschild mit denen des örtlichen Netzes. www.paramondo.de...
- Seite 9 Das Polyestergewebe besteht aus Kurzfaser. (Abb. 2,3). Für das Acrylgewebe wird das Garn spinndü- Seitenbahnenlängung sengefärbt. Das Tuch wird meist durch ein aktives Feder- Eine Verfeinerung der Oberfläche sorgt system fast permanent auf Spannung gehal- dafür, dass der Stoff wasser- und schmutzab- www.paramondo.de...
- Seite 10 Anwendungenfälle zum Stand der Technik zu vermeiden. Ist das Tuch nass geworden, finden Sie in den Richtlinien zur Beurteilung muss die Markise später zum Trocknen wie- konfektionierter Markisentücher. der ausgefahren werden, um Stockflecken zu vermeiden. Herausgeber: ITRS Industrieverband Technische Textilien - Rollladen-Sonnenschutz e.V. www.paramondo.de...
-
Seite 11: Windwiderstandsklassen
DIN EN 13561 den bekannten Windstärken nach Beaufort zuge- ordnet. Windwiderstandsklasse Windstärke nach Beaufort < 4 Windgeschwindigkeit < 28 Vmax. (km/h) Windgeschwindigkeit < 7,8 10,6 13,6 Vmax. (m/s) Staudruck durch Wind < 40 q (N/m²) Quelle: DIN EN 13561 Markisen www.paramondo.de... -
Seite 12: Dübelauszugskräfte
Zustand ab. Es liegt in der Verantwortung des Installateurs, vor der Installation der Markise den Zustand des Montageuntergrundes zu überprüfen. Die Berechnung der Dübelauszugskräfte erfolgte unter Berücksichtigung der Windwider- standsklasse 1 gemäß Norm EN 13561 und EN 1932. www.paramondo.de... -
Seite 13: Produktbeschreibung / Komponenten
Produktbeschreibung / Komponenten Tragrohr Wand-Deckenkonsole (je nach Ausführung) Markisentuch Tuchwelle Armhalter Gelenkarme Ausfallprofil Wellenkonsolen (Tuchwellenhalter) Getriebe (bei handbetriebenen Anlagen) Motor (bei motorbetriebenen Anlagen) Kurbelöse (bei handbetriebenen Anlagen oder bei Anlagen mit NHK-Motor) Kurbel Volant www.paramondo.de... -
Seite 14: Lieferumfang
Achten Sie auf einen Mindestabstand von 50 cm zwischen offener / ausgefahrener Markise und feststehenden Hindernissen. • Die Markise muss in einer Mindesthöhe von 250 cm montiert werden. Ist dies nicht möglich, ist bei mit Automatiksteuerun- gen ausgerüsteten Markisen der Einbau einer akustischen oder optischen Warneinrichtung empfohlen. www.paramondo.de... -
Seite 15: Empfohlenes Werkzeug
Empfohlenes Werkzeug www.paramondo.de... -
Seite 16: Korrekte Platzierung Der Halter
Verschluss der Markise nicht garantiert werden kann. Die Markise ist außerdem mit einem roten Aufkleber versehen, der den Positionierungsbereich der Halterungen hervorhebt. Bitte beachten Sie, dass eine Installation außer- halb dieses Bereichs verboten ist. Entscheidend sind die folgenden Tabellen. Umrechnung: 1 m = 100 cm = 1000 mm Caution! Achtung! Guarda! www.paramondo.de... - Seite 17 230 – 250 x 160 cm 251 – 350 x 160 cm 351 – 400 x 160 cm 401 – 450 x 160 cm L / 2 L / 2 451 – 600 x 160 cm L / 2 L / 2 www.paramondo.de...
- Seite 18 301 – 350 x 210 cm 351 – 400 x 210 cm 401 – 450 x 210 cm L / 2 L / 2 451 – 600 x 210 cm L / 2 L / 2 330 – 400 x 260 cm www.paramondo.de...
- Seite 19 L / 2 451 – 500 x 310 cm L / 2 L / 2 501 – 550 x 310 cm L / 2 L / 2 551 – 600 x 310 cm L / 2 L / 2 www.paramondo.de...
- Seite 20 551 – 600 x 360 cm L / 2 L / 2 490 – 500 x 410 cm L / 2 L / 2 501 – 550 x 410 cm L / 2 L / 2 551 – 600 x 410 cm www.paramondo.de...
- Seite 21 Korrekte Platzierung der Halter 510 – 550 x 435 cm 551 – 600 x 435 cm www.paramondo.de...
-
Seite 22: Montage
Ausfahren der Markise in einer geschützten Position in einer gesetzlich vorgeschriebenen Mindesthöhe vom Boden und in einem Bereich installiert werden, dessen Zugang nicht gefährlich ist. Wenn Sie eine motorbetriebene Markise haben, schließen Sie den Motor gemäß der separaten Installationsanleitung an, die in der Umverpackung enthalten ist. www.paramondo.de... -
Seite 23: Wandmontage
- die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mau- erwerks. Ist es rot, handelt es sich meistens um eine Ziegel- wand; weißes Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de... - Seite 24 Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelherstel- ler angegebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 25 Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelherstel- ler angegebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 26 Schlagbohrung - bspw. in Ziegelsteinen - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mauer- werks. Ist es rot, handelt es sich meistens um eine Ziegelwand; weißes Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de...
- Seite 27 Wandmontage Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelherstel- ler angegebene Anzugsdrehmoment . www.paramondo.de...
-
Seite 28: Optional: Deckenmontage
Schlagbohrung - bspw. in Ziegelsteinen - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mauer- werks. Ist es rot, handelt es sich meistens um eine Ziegelwand; weißes Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de... - Seite 29 Ziehen Sie die Schrauben (Muttern) zunächst gleichmäßig „handfest“ an und richten Sie dann die Konsolen aus. Achten Sie auf das vom Schrauben- bzw. Dübelherstel- ler angegebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da ansonsten das folgende Einhängen des Markisen-Tragrohres nicht möglich ist. www.paramondo.de...
- Seite 30 Ziegelsteinen - die Stege wegbrechen können. Das Bohrmehl gibt Ihnen Hinweise auf die Struktur des Mauerwerks. Ist es rot, handelt es sich meis- tens um eine Ziegelwand; weißes Bohrmehl lässt auf Kalksandstein schließen, während graues Mehl auf Beton hindeutet. www.paramondo.de...
- Seite 31 Sie dann die Konsolen aus. Achten Sie auf das vom Schrau- ben- bzw. Dübelhersteller ange- gebene Anzugsdrehmoment . Die Konsolen müssen exakt ausgerichtet werden, da an- sonsten das folgende Einhän- gen des Markisen-Tragrohres nicht möglich ist. * optional www.paramondo.de...
- Seite 32 Optional: Deckenmontage * optional * optional www.paramondo.de...
- Seite 33 Optional: Deckenmontage www.paramondo.de...
-
Seite 34: Montage Der Markise
Prüfen Sie vor dem Einhängen der Markise nochmals alle Schraubverbindungen, speziell den festen Sitz aller Konsolen! Achten Sie auf einen festen Stand der Aufstiegshilfen und darauf, dass sich keine Personen unterhalb der Markise befinden. Markise in die Konsolen einhängen. Mindestens 2 Personen notwendig! www.paramondo.de... - Seite 35 Montage der Markise Sollten Sie eine Markise mit Motor haben, fahren Sie bitte hier mit der Anleitung des Motors fort. www.paramondo.de...
-
Seite 36: Neigungswinkel Einstellen
Neigungswinkel einstellen Wichtig! Bitte nur mit komplett ausgefahrener Markise einstellen. Eine zweite Person muss das Ausfallprofil entlasten (anheben). www.paramondo.de... - Seite 37 Neigungswinkel einstellen www.paramondo.de...
- Seite 38 Neigungswinkel einstellen www.paramondo.de...
- Seite 39 Neigungswinkel einstellen www.paramondo.de...
-
Seite 40: Gelenkarme Ausrichten
Gelenkarme ausrichten Wichtig! Bitte nur mit komplett ausgefahrener Markise einstellen. Eine zweite Person muss das Ausfallprofil entlasten (anheben). www.paramondo.de... - Seite 41 Gelenkarme ausrichten www.paramondo.de...
-
Seite 42: Bedienung Nothandkurbelöse
Nach einer Bedienung mit der Nothandkurbel muss die Markise mit der Kurbel in eine Stellung zwischen den Endpunkten AUF und ZU (Markise ca. habl geöffnet) gebracht werden, bevor die Markise wieder mit der Steuerung (Schalter, Steuergerät, Funk- sender) bedient werden darf! www.paramondo.de... -
Seite 43: Anschluss Und Inbetriebnahme Der Leds
Blockieren Sie das Ausfallprofil (das sind aber vor allem die Gelenkarme) (bspw. mit einem Gurt), sodass die Markise nicht aus- fahren kann. ACHTUNG - Lebensgefahr! Gelenkarme stehen unter starker Spannung. Beachten Sie daher diesen Schritt unter allen Um- ständen. Entfernen Sie die Schrauben A. www.paramondo.de... - Seite 44 Anschluss und Inbetriebnahme der LEDs Entfernen Sie die seitliche Abdeckung. Nehmen Sie den Transformator heraus. www.paramondo.de...
- Seite 45 Anschluss und Inbetriebnahme der LEDs Öffnen Sie die rückseitige Abdeckung des Transformators. Nehmen Sie die Fernbedienung. Wenn Sie eine Markise mit Funkmotor haben: Drücken Sie die Taste bis, das zweite Lämpchen aufleuchtet. www.paramondo.de...
- Seite 46 Anschluss und Inbetriebnahme der LEDs Verbinden Sie den Transformator wieder mit dem Stromnetz. www.paramondo.de...
- Seite 47 Drücken Sie gleichzeitig die Taste im Transformator und die Taste auf der Fernbedienung (˄). Halten Sie diese beiden Tasten 5 - 6 Sekunden lang gedrückt. Die LEDs in den Markisenarmen sollten blinken. Nach 5 - 6 Sekunden ist die Programmierung abgeschlossen. www.paramondo.de...
- Seite 48 Drücken Sie die Taste (˅) einmal (1 Sekunde). Die LED leuchtet auf. Die LED erlischt. Drücken Sie die Taste (˄) einmal (1 Sekunde). Drücken Sie die Taste (˅) und halten Sie sie gedrückt. Die LED leuchtet auf. Die LED sollte dunkler werden. www.paramondo.de...
- Seite 49 Die Stopptaste in der Mitte der Fernbedienung hat die Funktion, die Helligkeit der LED in 3 Stufen umzuschalten. Vom kleinsten zum höchsten Niveau. Die vierte und hellste Stufe kann nur durch Drücken der oberen Taste (^) ausgewählt werden. Befestigen Sie wieder die rückseitige Abdeckung des Transformators. www.paramondo.de...
- Seite 50 Anschluss und Inbetriebnahme der LEDs Stecken Sie den Tranformator in das Tragrohr. Verbinden Sie den Transformator wieder mit dem Stromnetz. Befestigen Sie wieder die Schrauben A. Befestigen Sie die seitliche Abdeckung. www.paramondo.de...
-
Seite 51: Leistungserklärung
Das nachfolgend genannte Produkt ist CE-geprüft und erfüllt die Anforderungen der geltenden europäischen Richtlinien. Die CE-Konformität wurde nachgewiesen, die entsprechende/n Erklärung/en ist/sind beim Hersteller hinterlegt. Leistungserklärung-Nr.: SGE_paramondo_ArtA_M2M_201904 Produkt / Modellbezeichnung: Summer | Summer XXL | Facido 1000 | Aedis 2000 | Paramondo 3000 Bestimmungsgemäße Verwendung*: Anwendung im Außenbereich von Gebäuden und anderen Bauwerken... - Seite 52 Marke der Schoenberger Germany Enterprises GmbH & Co. KG Zechstraße 1-7, 82069 Hohenschäftlarn info@paramondo.de www.paramondo.de...
