Direkter Camera-Eingangsanschluss - Alpine INE-W997D Installationsanleitung

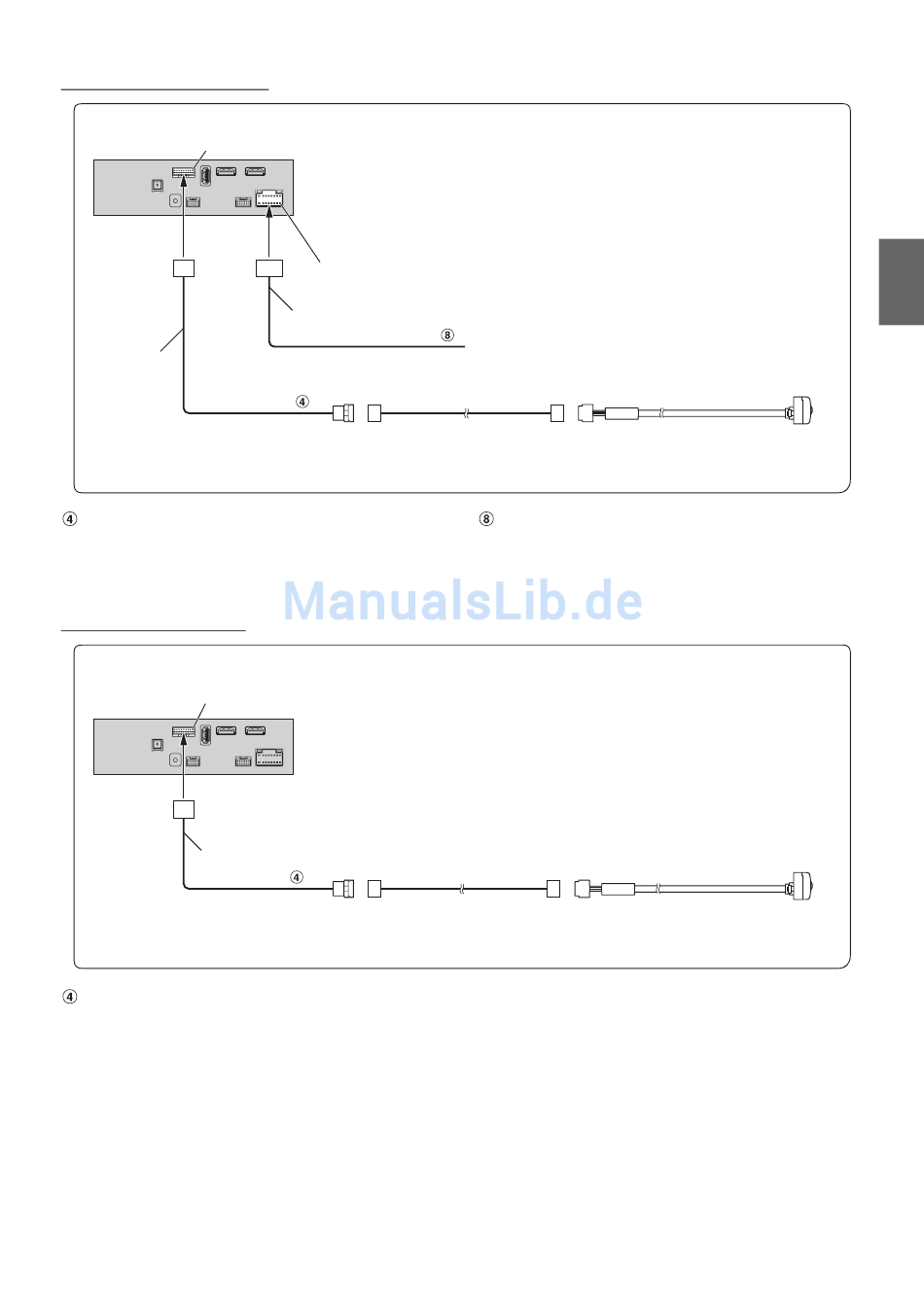

Anschluss einer Rückfahrkamera
CAN I/F-Anschluss
CAN I/F-Kabel
CAMERA

Direkter CAMERA-Eingangsanschluss

• Setzen Sie Kameraauswahl auf „Hinten". Einzelheiten dazu finden Sie unter „Einstellen des Kameraeingangs" in der BEDIENUNGSANLEITUNG
(CD-ROM).
Anschluss einer Frontkamera
CAN I/F-Anschluss
CAN I/F-Kabel
CAMERA
Direkter CAMERA-Eingangsanschluss
• Setzen Sie Kameraauswahl auf „Vorn". Einzelheiten dazu finden Sie unter „Einstellen des Kameraeingangs" in der BEDIENUNGSANLEITUNG
(CD-ROM).
Stromversorgungsanschluss
Stromversorgungskabel
Reverse
(Orange/Weiß)
Kameraverlängerungskabel
(mit direkter Rückfahrkamera mitgeliefert)
Kameraverlängerungskabel
(mit direkter Rückfahrkamera
mitgeliefert)
Schließen Sie das Kabel an den Pluspol des Rückfahrscheinwerfers
des Fahrzeugs an.
HCE-C127D/HCE-C157D/HCE-C252RD
(separat erhältlich)
Rückfahrkabel (Orange/Weiß)
HCE-C257FD (separat erhältlich)
15
-DE
