5. ERROR MANAGEMENT

PROBLEM
Die Maschine reagiert nicht.
Die Bälle werden mit unregelmäßiger Länge ausge-
worfen.
Die Bälle werden plötzlich unregelmäßig und mit
unterschiedlicher Länge ausgeworfen.
Ballstau; die gelbe Leuchtdiode auf der Steuereinheit
blinkt.
Die "Random" Funktion auf der Steuerung kann nicht
eingeschaltet werden, die grüne Leuchtdiode geht
nicht an.
Bälle hängen in den Auswurfrollen fest, die Steuerein-
heit geht aus

6. LIST OF REPLACEMENT PARTS

mobil-100 Basisstation mit Fangnetz
mobil-101 Roboterkopf
Basic-102 Steuereinheit
mobil-103 Halterung für die
Steuereinheit
mobil-104 DC Adapter
mobil-105 Verlängerungskabel
mobil-106 Motor für Ballauswurf
mobil-107 Motor für Ballführung
mobil-108 Schwingkopf Motor
mobil-109 Motor für Höheneinstellung
mobil-110 Ballwurfscheibe
mobil-111 Rohr für Ballwurfscheibe
mobil-112 Ball Platzierungsmechanismus
mobil-113 Motorgehäuse (3-teilig)
Weitere Ersatzteile auf Anfrage!
Tamasu Butterfly Europa GmbH · Am Schürmannshütt 30h
GERMANY · 47441 Moers · Tel: +49 2841 9053223
amicus@butterfly.tt · www.butterfly.tt
LÖSUNG
a) keine Stromzufuhr
b) Sicherung defekt
g
Kontrollieren Sie, ob alle Stecker richtig mit der Steuerungseinheit verbunden
sind.
Steht der Drehschalter für Ballfrequenz auf „Null"?
a) Kontrollieren Sie den Abstand der Auswurfrollen, sind die Rollen eventuell
abgenutzt?
b) Falscher Aufbau: Sind alle Rohre und der Roboterkopf fest aufgesetzt?
c) Pin für die Regulierung der Länge „hängt fest"
a) Neustart
b) Defekter Ball oder ein anderer Fremdkörper verhindern den Balltransport
entfernen
g
Defekter Ball oder ein anderer Fremdkörper verhindern den Balltransport
entfernen
g
Es müssen mindestens zwei Bälle aktiviert werden und mindestens zwei gelbe
Dioden müssen leuchten.
Trennen Sie die Stromzufuhr zum Adapter, entfernen Sie alle Bälle zwischen den
Rollen und schließen Sie den Roboter wieder an.
Achtung: Sollten Sie das Problem nicht mit Hilfe der Checkliste lösen können, ziehen sie bitte
einen Fachmann hinzu! Setzen Sie sich mit ihrem Fachlieferanten oder direkt mit der Butter-
fly Service-Stelle (Adresse S. 4) in Verbindung.
Nehmen Sie immer Kontakt mit einem Spezialisten auf, wenn das Stromkabel defekt ist oder
die Sicherung sofort wieder durchbrennt, nachdem sie ersetzt wurde. Anderenfalls verlieren
Sie ihren Anspruch auf Erstattung während der zweijährigen Garantiezeit.

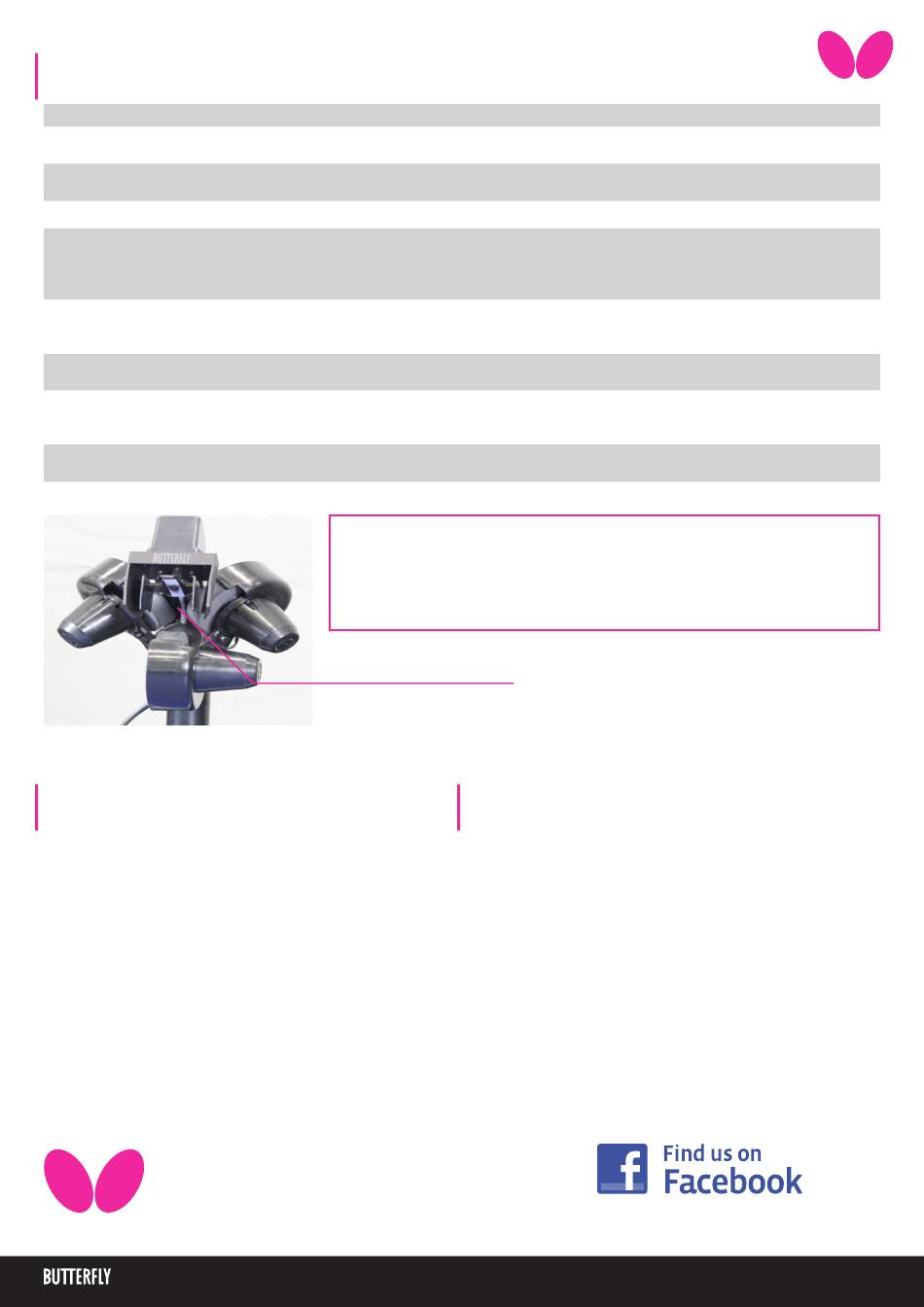

Pin für Ballwurf-Regulierung

7. TECHNISCHE DATEN

Stromspannung: 100-230 V, 50 - 60 H-Transformator, ungefähr 40 W
Der Roboter sollte bei Zimmertemperaturen zwischen 0 und 40° C betrieben werden.
Gewicht: 6 kg (inklusive Netz)
Gesamtmaße (inklusive Netz): Höhe 0,75 m; Breite 0,28 m; Tiefe 0,25 m
Für den elektrischen Adapter wurde eine Typen Test Prüfung durchgeführt
Übereinstimmung mit Low Voltage directive
73/23/EEC
zuletzt geändert von EEC Directive
93/68/EEC
Registration No.: AN 50091861 0001
Report No.: 17004848 001
Ersichtlich im Test Report No.
NTEK-2010NT1115351E
sowie NTEK-2010NT1115353SS
Auf Grund der Testberichte darf der Roboter AMICUS Basic das CE – Zeichen tragen
Nähere Informationen und Produktvideo finden Sie unter
butterfly.tt/amicus
Further product information and the product video are available on
butterfly.tt/amicus
Sicherung in der Steuerbox ersetzen
etwas mit Silikon schmieren.
