4. WARTUNG & REPARATUR
Wichtig: Bevor Sie Wartungs- oder Repa-
raturarbeiten ausführen, unterbrechen Sie
unbedingt die Stromzufuhr.
• Stellen Sie sicher, dass keine kleinen Tei-
le (z.B. Haare, kaputte Bälle usw.) während
des Betriebs in das Ballfangnetz und in die
Maschine geraten, da dies zu Ballstaus füh-
ren kann.
• Nehmen Sie das verstellbare Plastikrohr, wel-
ches zwischen den Rollen befindet, aus der Fas-
sung. (Abb. 10). Lösen Sie zuerst die schwarze
Inbusseinstellschraube – mit dem größeren
Inbussschlüssel (Zubehör) - neben dem Ge-
häuse des unteren Motors (Abb.11), drehen
den Motor dann (fassen Sie am Gehäuse an) in
Richtung Plastikröhre hoch, bis die Rollen die-
sen berühren (Abb. 12). Führen Sie das Gleiche
mit den beiden anderen Motoren durch.

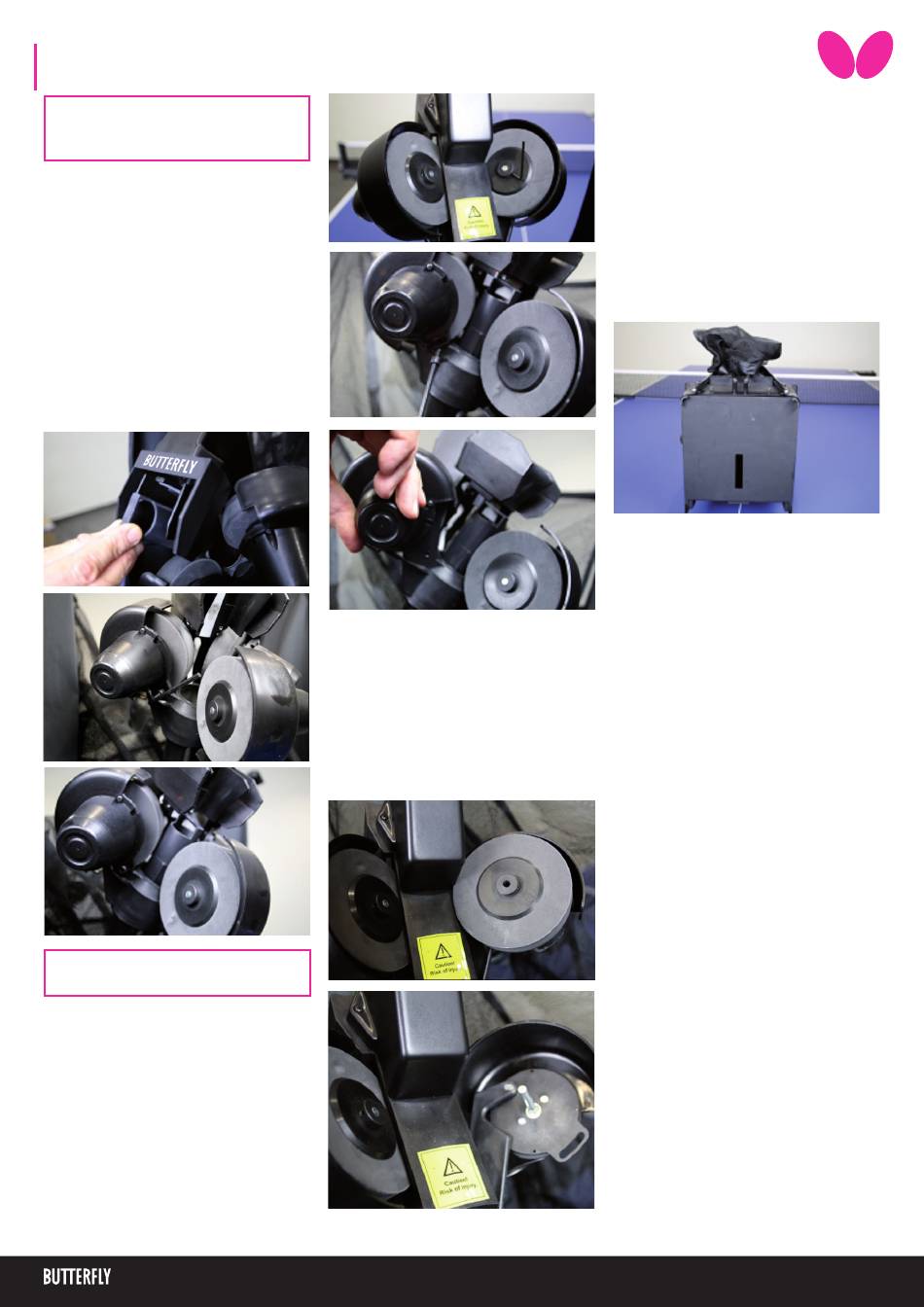

10
11
12
Anmerkung: Der richtige Abstand zwi-
schen den drei Rollen liegt bei 36-37 mm.
1. Kann der Abstand nicht mehr justiert wer-
den, so müssen die Auswurfrollen ersetzt wer-
den. Dazu lösen Sie die Schrauben (Abb.13)
der Rollenhalterungen – mit dem kleineren
Inbusschlüssel im Lieferumfang - (bei allen 3
Rollen).
Danach entfernen Sie die Stellschrauben an
den beiden oberen Motoren (es genügt nicht,
die Schrauben nur zu lösen) (Abb. 14) Drehen
Sie die beiden oberen Motoren weg vom Aus-
wurfpunkt. Fassen Sie am Gehäuse an, damit
es möglich wird, die Auswurfrollen von der
Achse des Motors zu lösen (Abb. 15).
13
14
15
Jetzt wird die Plastikscheibe vom Motoren
Schaft gelöst. (Abb. 16.a,b,) Entfernen Sie die
durch drei Schrauben fixierte Plastikscheibe,
von den Auswurfrollen und ersetzen Sie die-
se durch die neuen. Legen Sie die neue Rolle
auf die Achse (bis ans Ende) und ziehen Sie die
Schraube fest.
Dann justieren Sie die richtige Entfernung der
Rollen mit Hilfe des verstellbaren Plastikrohrs
wie oben beschrieben.
16a
16b
2. Bei einem Ballstau versucht die Maschine
automatisch den Stau zu beheben, indem die
Motoren bewegt werden und die Auswurfrol-
len sich vor – und rückwärts drehen (7-8mal).
Sollten Ballmotor und beide Auswurfmotoren
gleichzeitig einen Stau haben, stoppt die Ma-
schine aus Selbstschutz. In diesem Fall blinken
alle sechs gelben Dioden der Steuereinheit.
Dann haben Sie keine andere Wahl als den
Kopf der Maschine zuentfernen und alle be-
schädigten Bälle mit einem Stift oder Schrau-
benzieher im unteren Teil des Roboters zu ent-
fernen. (Abb. 17)
17
