Butterfly AMICUS BASIC Bedienungsanleitung Seite 2

1. MONTAGE
Die nachstehenden Teile sind im Lieferum-
fang enthalten und müssen zur Inbetrieb-
nahme aufgestellt bzw. mit dem Gerät ver-
bunden werden:
a) Basisgerät mit Fangnetz
b) DC 24V Adapter
c) Steuereinheit
d) Verlängerungskabel
e) Halterung für die Steuereinheit
Weitere Teile: Inbusschlüssel, Wurfrollen,
Rohr zur Justierung der Rollen, Ersatzgummi
für das Auffangnetz sowie Klettsticker, um
das Fangnetz zu befestigen.

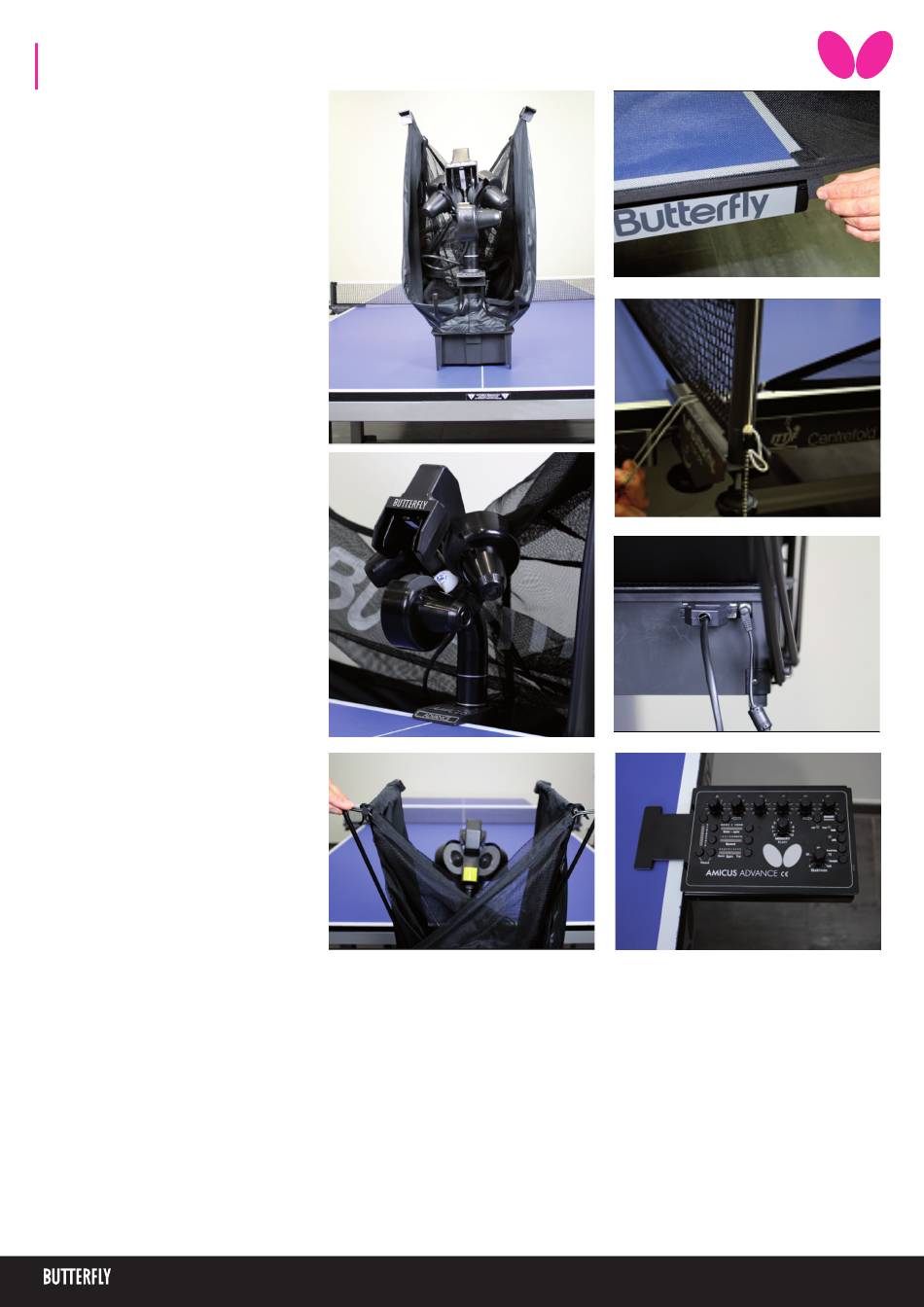

1. Stellen Sie das Basisgerät aufrecht auf
den Tisch (Anschlüsse Ihnen zugewandt).
(Abb. 1) Klemmen Sie das Basisgerät mit
Hilfe der vormontierten Halterung an den
Tisch (siehe Foto) Klappen Sie die Netz-
stangen in die erste Position; (Abb. 2) und-
drehen den Kopf durch Lösen der großen
Schraube an der Basis in die entgegengesetz-
te Richtung (180 Grad).
2. Klappen Sie die Netzhalterungen vollstän-
dig nach unten, indem Sie hinter dem
Roboter die beiden oberen Punkte des Net-
zes jeweils nach außen ziehen. (Abb. 3)
Die Kunststoffelemente setzen Sie genau auf
die Ecken des Tisches. (Abb. 4)
3. Ziehen Sie die Enden des Ballnetzes zwi-
schen Netzpfosten- und -halterung und be-
festigen das Gummi an der Feststellschraube.
(Abb. 5)
4. Verbinden Sie das Verlängerungskabel
und den Adapter mit den Anschlüssen an
der Seite des Basisgerätes (Abb. 6). Das Ka-
bel auf der gegenüberliegenden Seite wird
mit der Steuereinheit verbunden, die Sie
mit der dazugehörigen Halterung an der
Spielerseite des Tisches anbringen. (Abb. 7)
1
2
3
4
5
6
7
