Trotec IC-V Serie Bedienungsanleitung Seite 17

Infrarotkamera

Werbung

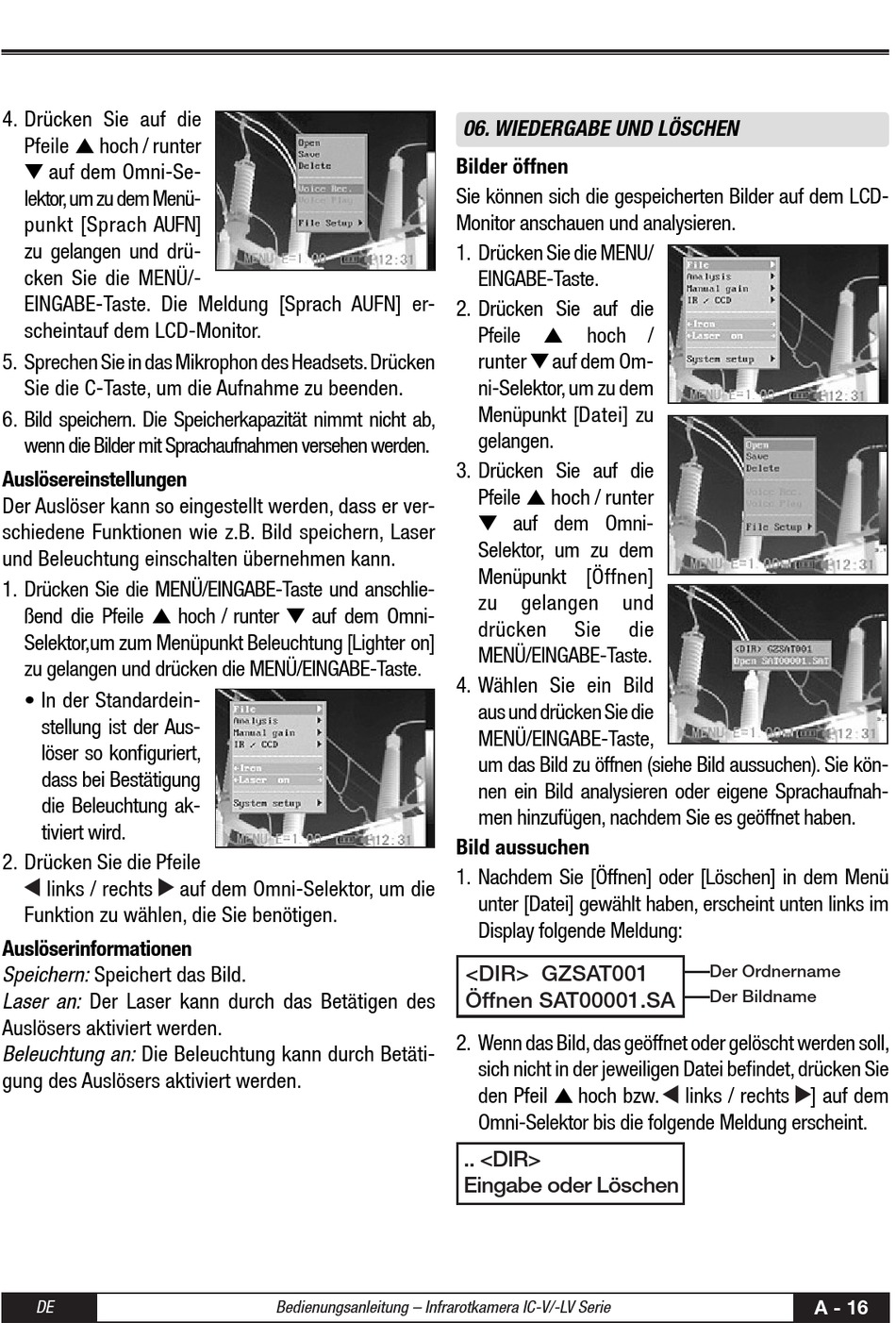

4. Drücken Sie auf die
Pfeile s hoch / runter
t auf dem Omni-Se-
lektor, um zu dem Menü-
punkt [Sprach AUFN]
zu gelangen und drü-
cken Sie die MENÜ/-
EINGABE-Taste. Die Meldung [Sprach AUFN] er-
scheintauf dem LCD-Monitor.
5. Sprechen Sie in das Mikrophon des Headsets. Drücken
Sie die C-Taste, um die Aufnahme zu beenden.
6. Bild speichern. Die Speicherkapazität nimmt nicht ab,
wenn die Bilder mit Sprachaufnahmen versehen werden.
Auslösereinstellungen
Der Auslöser kann so eingestellt werden, dass er ver-
schiedene Funktionen wie z.B. Bild speichern, Laser
und Beleuchtung einschalten übernehmen kann.
1. Drücken Sie die MENÜ/EINGABE-Taste und anschlie-
ßend die Pfeile s hoch / runter t auf dem Omni-
Selektor,um zum Menüpunkt Beleuchtung [Lighter on]
zu gelangen und drücken die MENÜ/EINGABE-Taste.
• In der Standardein-
stellung ist der Aus-
löser so konfiguriert,
dass bei Bestätigung
die Beleuchtung ak-
tiviert wird.
2. Drücken Sie die Pfeile
links / rechts
Funktion zu wählen, die Sie benötigen.
Auslöserinformationen
Speichern: Speichert das Bild.
Laser an: Der Laser kann durch das Betätigen des
Auslösers aktiviert werden.
Beleuchtung an: Die Beleuchtung kann durch Betäti-
gung des Auslösers aktiviert werden.
DE
auf dem Omni-Selektor, um die
Bedienungsanleitung – Infrarotkamera IC-V/-LV Serie
06. WIeDerGaBe unD löschen
Bilder öffnen
Sie können sich die gespeicherten Bilder auf dem LCD-
Monitor anschauen und analysieren.
1. Drücken Sie die MENU/
EINGABE-Taste.
2. Drücken Sie auf die
Pfeile s
hoch /
runter t auf dem Om-
ni-Selektor, um zu dem
Menüpunkt [Datei] zu
gelangen.
3. Drücken Sie auf die
Pfeile s hoch / runter
t auf dem Omni-
Selektor, um zu dem
Menüpunkt [Öffnen]
zu
gelangen
und
drücken
Sie
MENÜ/EINGABE-Taste.
4. Wählen Sie ein Bild
aus und drücken Sie die
MENÜ/EINGABE-Taste,
um das Bild zu öffnen (siehe Bild aussuchen). Sie kön-
nen ein Bild analysieren oder eigene Sprachaufnah-
men hinzufügen, nachdem Sie es geöffnet haben.
Bild aussuchen
1. Nachdem Sie [Öffnen] oder [Löschen] in dem Menü
unter [Datei] gewählt haben, erscheint unten links im
Display folgende Meldung:
<DIR> GZSAT001
Öffnen SAT00001.SA
2. Wenn das Bild, das geöffnet oder gelöscht werden soll,
sich nicht in der jeweiligen Datei befindet, drücken Sie
den Pfeil s hoch bzw.
Omni-Selektor bis die folgende Meldung erscheint.
.. <DIR>
Eingabe oder Löschen
die
Der Ordnername
Der Bildname
links / rechts ] auf dem
A - 16
