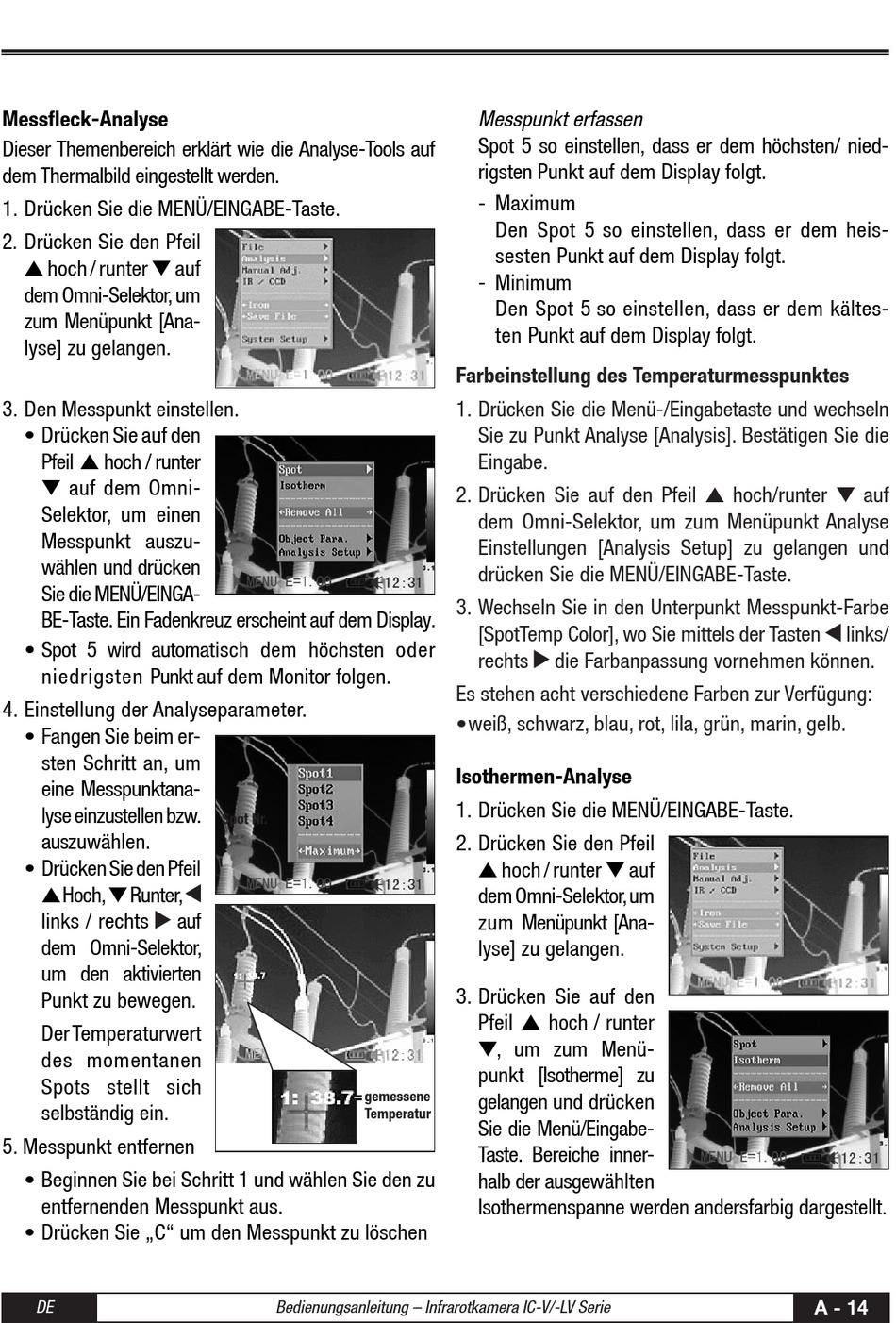

Messfleck-Analyse
Dieser Themenbereich erklärt wie die Analyse-Tools auf
dem Thermalbild eingestellt werden.
1. Drücken Sie die MENÜ/EINGABE-Taste.
2. Drücken Sie den Pfeil
s hoch / runter t auf
dem Omni-Selektor, um
zum Menüpunkt [Ana-
lyse] zu gelangen.
3. Den Messpunkt einstellen.
• Drücken Sie auf den
Pfeil s hoch / runter
t auf dem Omni-
Selektor, um einen
Messpunkt auszu-
wählen und drücken
Sie die MENÜ/EINGA-
BE-Taste. Ein Fadenkreuz erscheint auf dem Display.
• Spot 5 wird automatisch dem höchsten oder
niedrigsten Punkt auf dem Monitor folgen.
4. Einstellung der Analyseparameter.
• Fangen Sie beim er-
sten Schritt an, um
eine Messpunktana-
lyse einzustellen bzw.
auszuwählen.
• Drücken Sie den Pfeil
s Hoch, t Runter,
links / rechts
dem Omni-Selektor,
um den aktivierten
Punkt zu bewegen.
Der Temperaturwert
des momentanen
Spots stellt sich
selbständig ein.
5. Messpunkt entfernen
• Beginnen Sie bei Schritt 1 und wählen Sie den zu
entfernenden Messpunkt aus.
• Drücken Sie „C" um den Messpunkt zu löschen
DE
auf
Bedienungsanleitung – Infrarotkamera IC-V/-LV Serie
Messpunkt erfassen
Spot 5 so einstellen, dass er dem höchsten/ nied-
rigsten Punkt auf dem Display folgt.
- Maximum
Den Spot 5 so einstellen, dass er dem heis-
sesten Punkt auf dem Display folgt.
- Minimum
Den Spot 5 so einstellen, dass er dem kältes-
ten Punkt auf dem Display folgt.
Farbeinstellung des Temperaturmesspunktes
1. Drücken Sie die Menü-/Eingabetaste und wechseln
Sie zu Punkt Analyse [Analysis]. Bestätigen Sie die
Eingabe.
2. Drücken Sie auf den Pfeil s hoch/runter t auf
dem Omni-Selektor, um zum Menüpunkt Analyse
Einstellungen [Analysis Setup] zu gelangen und
drücken Sie die MENÜ/EINGABE-Taste.
3. Wechseln Sie in den Unterpunkt Messpunkt-Farbe
[SpotTemp Color], wo Sie mittels der Tasten
rechts
Es stehen acht verschiedene Farben zur Verfügung:
• weiß, schwarz, blau, rot, lila, grün, marin, gelb.
Isothermen-Analyse
1. Drücken Sie die MENÜ/EINGABE-Taste.
2. Drücken Sie den Pfeil
s hoch / runter t auf
dem Omni-Selektor, um
zum Menüpunkt [Ana-
lyse] zu gelangen.
3. Drücken Sie auf den
Pfeil s hoch / runter
t, um zum Menü-
punkt [Isotherme] zu
gemessene
gelangen und drücken
Temperatur
Sie die Menü/Eingabe-
Taste. Bereiche inner-
halb der ausgewählten
Isothermenspanne werden andersfarbig dargestellt.
die Farbanpassung vornehmen können.
links/
A - 14
