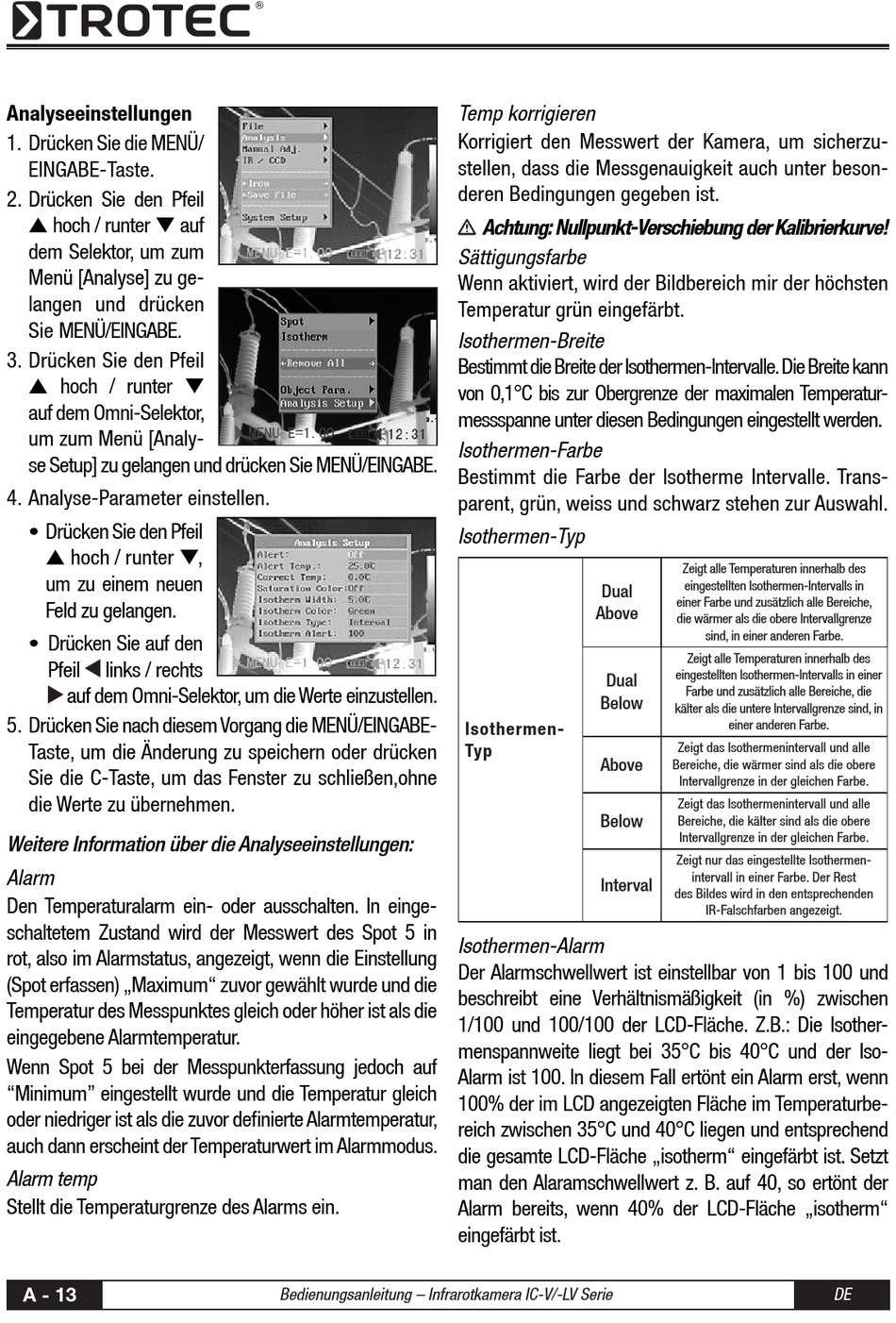

Analyseeinstellungen
1. Drücken Sie die MENÜ/
EINGABE-Taste.
2. Drücken Sie den Pfeil
s hoch / runter t auf
dem Selektor, um zum
Menü [Analyse] zu ge-
langen und drücken
Sie MENÜ/EINGABE.
3. Drücken Sie den Pfeil
s hoch / runter t
auf dem Omni-Selektor,
um zum Menü [Analy-
se Setup] zu gelangen und drücken Sie MENÜ/EINGABE.
4. Analyse-Parameter einstellen.
• Drücken Sie den Pfeil
s hoch / runter t,
um zu einem neuen
Feld zu gelangen.
• Drücken Sie auf den
Pfeil
links / rechts
auf dem Omni-Selektor, um die Werte einzustellen.
5. Drücken Sie nach diesem Vorgang die MENÜ/EINGABE-
Taste, um die Änderung zu speichern oder drücken
Sie die C-Taste, um das Fenster zu schließen,ohne
die Werte zu übernehmen.
Weitere Information über die Analyseeinstellungen:
Alarm
Den Temperaturalarm ein- oder ausschalten. In einge-
schaltetem Zustand wird der Messwert des Spot 5 in
rot, also im Alarmstatus, angezeigt, wenn die Einstellung
(Spot erfassen) „Maximum" zuvor gewählt wurde und die
Temperatur des Messpunktes gleich oder höher ist als die
eingegebene Alarmtemperatur.
Wenn Spot 5 bei der Messpunkterfassung jedoch auf
"Minimum" eingestellt wurde und die Temperatur gleich
oder niedriger ist als die zuvor definierte Alarmtemperatur,
auch dann erscheint der Temperaturwert im Alarmmodus.
Alarm temp
Stellt die Temperaturgrenze des Alarms ein.
A - 13
Bedienungsanleitung – Infrarotkamera IC-V/-LV Serie
Temp korrigieren
Korrigiert den Messwert der Kamera, um sicherzu-
stellen, dass die Messgenauigkeit auch unter beson-
deren Bedingungen gegeben ist.
achtung: nullpunkt-verschiebung der Kalibrierkurve!
Sättigungsfarbe
Wenn aktiviert, wird der Bildbereich mir der höchsten
Temperatur grün eingefärbt.
Isothermen-Breite
Bestimmt die Breite der Isothermen-Intervalle. Die Breite kann
von 0,1°C bis zur Obergrenze der maximalen Temperatur-
messspanne unter diesen Bedingungen eingestellt werden.
Isothermen-Farbe
Bestimmt die Farbe der Isotherme Intervalle. Trans-
parent, grün, weiss und schwarz stehen zur Auswahl.
Isothermen-Typ
Dual
Above
Dual
Below
Isothermen-
Typ
Above
Below
Interval
Isothermen-Alarm
Der Alarmschwellwert ist einstellbar von 1 bis 100 und
beschreibt eine Verhältnismäßigkeit (in %) zwischen
1/100 und 100/100 der LCD-Fläche. Z.B.: Die Isother-
menspannweite liegt bei 35°C bis 40°C und der Iso-
Alarm ist 100. In diesem Fall ertönt ein Alarm erst, wenn
100% der im LCD angezeigten Fläche im Temperaturbe-
reich zwischen 35°C und 40°C liegen und entsprechend
die gesamte LCD-Fläche „isotherm" eingefärbt ist. Setzt
man den Alaramschwellwert z. B. auf 40, so ertönt der
Alarm bereits, wenn 40% der LCD-Fläche „isotherm"
eingefärbt ist.
Zeigt alle Temperaturen innerhalb des
eingestellten Isothermen-Intervalls in
einer Farbe und zusätzlich alle Bereiche,
die wärmer als die obere Intervallgrenze
sind, in einer anderen Farbe.
Zeigt alle Temperaturen innerhalb des
eingestellten Isothermen-Intervalls in einer
Farbe und zusätzlich alle Bereiche, die
kälter als die untere Intervallgrenze sind, in
einer anderen Farbe.
Zeigt das Isothermenintervall und alle
Bereiche, die wärmer sind als die obere
Intervallgrenze in der gleichen Farbe.
Zeigt das Isothermenintervall und alle
Bereiche, die kälter sind als die obere
Intervallgrenze in der gleichen Farbe.
Zeigt nur das eingestellte Isothermen-
intervall in einer Farbe. Der Rest
des Bildes wird in den entsprechenden
IR-Falschfarben angezeigt.
