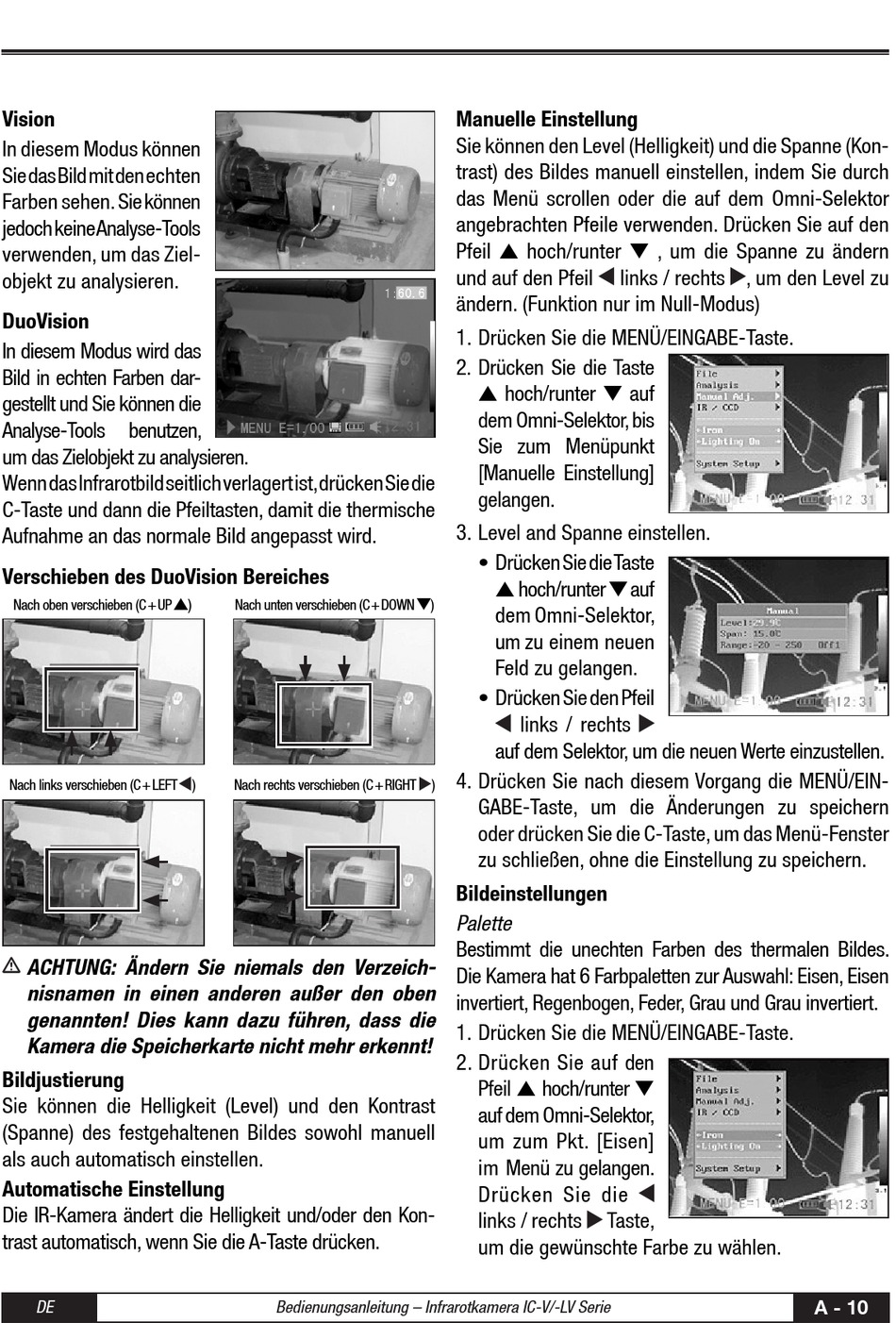

Vision
In diesem Modus können
Sie das Bild mit den echten
Farben sehen. Sie können
jedoch keine Analyse-Tools
verwenden, um das Ziel-
objekt zu analysieren.
DuoVision
In diesem Modus wird das
Bild in echten Farben dar-
gestellt und Sie können die
Analyse-Tools
benutzen,
um das Zielobjekt zu analysieren.
Wenn das Infrarotbild seitlich verlagert ist, drücken Sie die
C-Taste und dann die Pfeiltasten, damit die thermische
Aufnahme an das normale Bild angepasst wird.
Verschieben des DuoVision Bereiches
Nach oben verschieben (C + UP
Nach links verschieben (C + LEFT )
achtunG: Ändern sie niemals den verzeich-
nisnamen in einen anderen außer den oben
genannten! Dies kann dazu führen, dass die
Kamera die speicherkarte nicht mehr erkennt!
Bildjustierung
Sie können die Helligkeit (Level) und den Kontrast
(Spanne) des festgehaltenen Bildes sowohl manuell
als auch automatisch einstellen.
Automatische Einstellung
Die IR-Kamera ändert die Helligkeit und/oder den Kon-
trast automatisch, wenn Sie die A-Taste drücken.
DE
)
s
Nach unten verschieben (C + DOWN
Nach rechts verschieben (C + RIGHT )
Bedienungsanleitung – Infrarotkamera IC-V/-LV Serie
Manuelle Einstellung
Sie können den Level (Helligkeit) und die Spanne (Kon-
trast) des Bildes manuell einstellen, indem Sie durch
das Menü scrollen oder die auf dem Omni-Selektor
angebrachten Pfeile verwenden. Drücken Sie auf den
Pfeil s hoch/runter t , um die Spanne zu ändern
und auf den Pfeil
ändern. (Funktion nur im Null-Modus)
1. Drücken Sie die MENÜ/EINGABE-Taste.
2. Drücken Sie die Taste
s hoch/runter t auf
dem Omni-Selektor, bis
Sie zum Menüpunkt
[Manuelle Einstellung]
gelangen.
3. Level and Spanne einstellen.
• Drücken Sie die Taste
s hoch/runter t auf
t
)
dem Omni-Selektor,
um zu einem neuen
Feld zu gelangen.
• Drücken Sie den Pfeil
links / rechts
auf dem Selektor, um die neuen Werte einzustellen.
4. Drücken Sie nach diesem Vorgang die MENÜ/EIN-
GABE-Taste, um die Änderungen zu speichern
oder drücken Sie die C-Taste, um das Menü-Fenster
zu schließen, ohne die Einstellung zu speichern.
Bildeinstellungen
Palette
Bestimmt die unechten Farben des thermalen Bildes.
Die Kamera hat 6 Farbpaletten zur Auswahl: Eisen, Eisen
invertiert, Regenbogen, Feder, Grau und Grau invertiert.
1. Drücken Sie die MENÜ/EINGABE-Taste.
2. Drücken Sie auf den
Pfeil s hoch/runter t
auf dem Omni-Selektor,
um zum Pkt. [Eisen]
im Menü zu gelangen.
Drücken Sie die
links / rechts
um die gewünschte Farbe zu wählen.
links / rechts , um den Level zu
Taste,
A - 10
