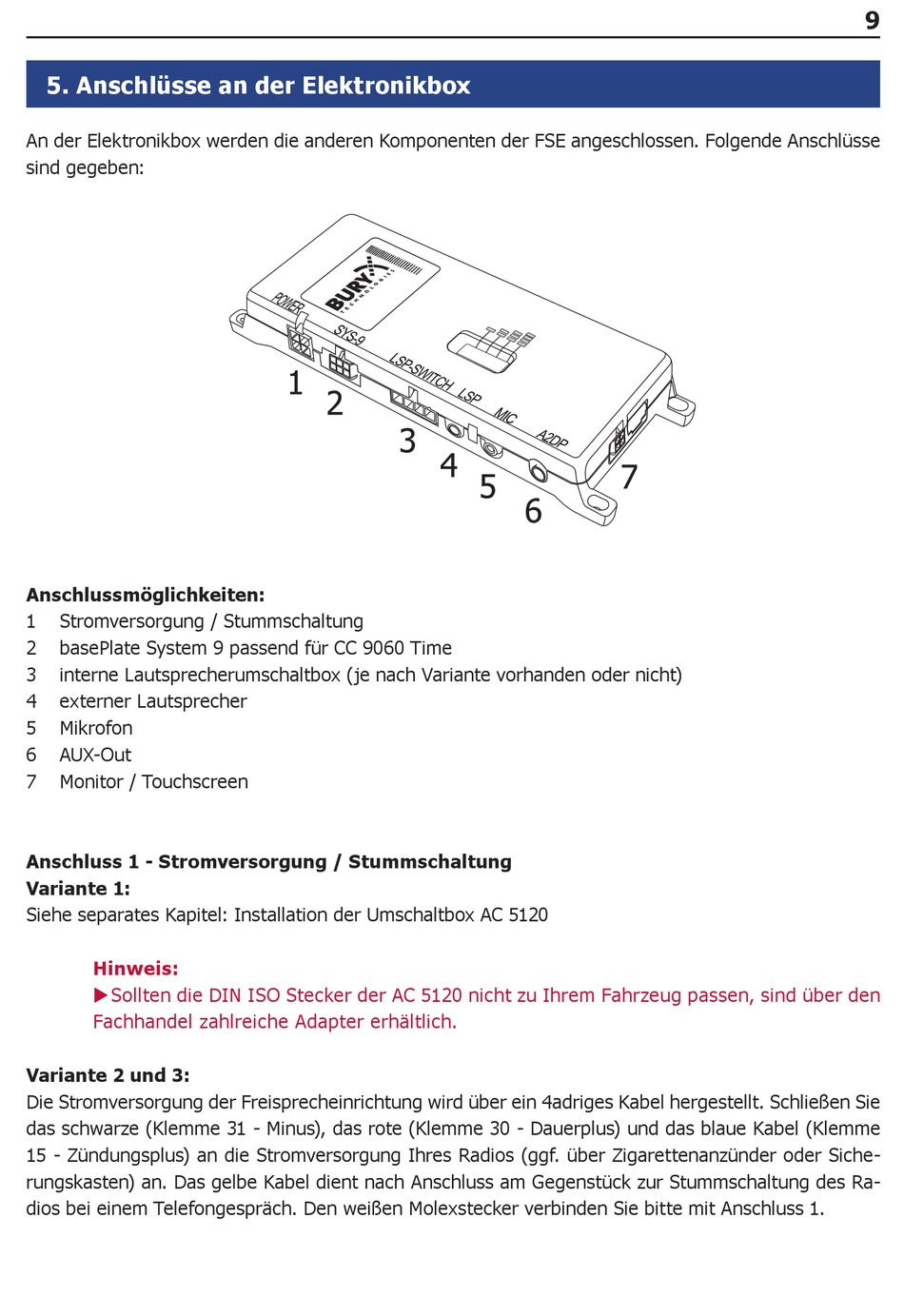

5. Anschlüsse an der Elektronikbox
An der Elektronikbox werden die anderen Komponenten der FSE angeschlossen. Folgende Anschlüsse
sind gegeben:
Anschlussmöglichkeiten:
1
Stromversorgung / Stummschaltung
2
basePlate System 9 passend für CC 9060 Time
3
interne Lautsprecherumschaltbox (je nach Variante vorhanden oder nicht)
4
externer Lautsprecher
5
Mikrofon
6
AUX-Out
7
Monitor / Touchscreen
Anschluss 1 - Stromversorgung / Stummschaltung
Variante 1:
Siehe separates Kapitel: Installation der Umschaltbox AC 5120
Hinweis:
Sollten die DIN ISO Stecker der AC 5120 nicht zu Ihrem Fahrzeug passen, sind über den
X
Fachhandel zahlreiche Adapter erhältlich.
Variante 2 und 3:
Die Stromversorgung der Freisprecheinrichtung wird über ein 4adriges Kabel hergestellt. Schließen Sie
das schwarze (Klemme 31 - Minus), das rote (Klemme 30 - Dauerplus) und das blaue Kabel (Klemme
15 - Zündungsplus) an die Stromversorgung Ihres Radios (ggf. über Zigarettenanzünder oder Siche-
rungskasten) an. Das gelbe Kabel dient nach Anschluss am Gegenstück zur Stummschaltung des Ra-
dios bei einem Telefongespräch. Den weißen Molexstecker verbinden Sie bitte mit Anschluss 1.
