Montage der Freisprecheinrichtung
10

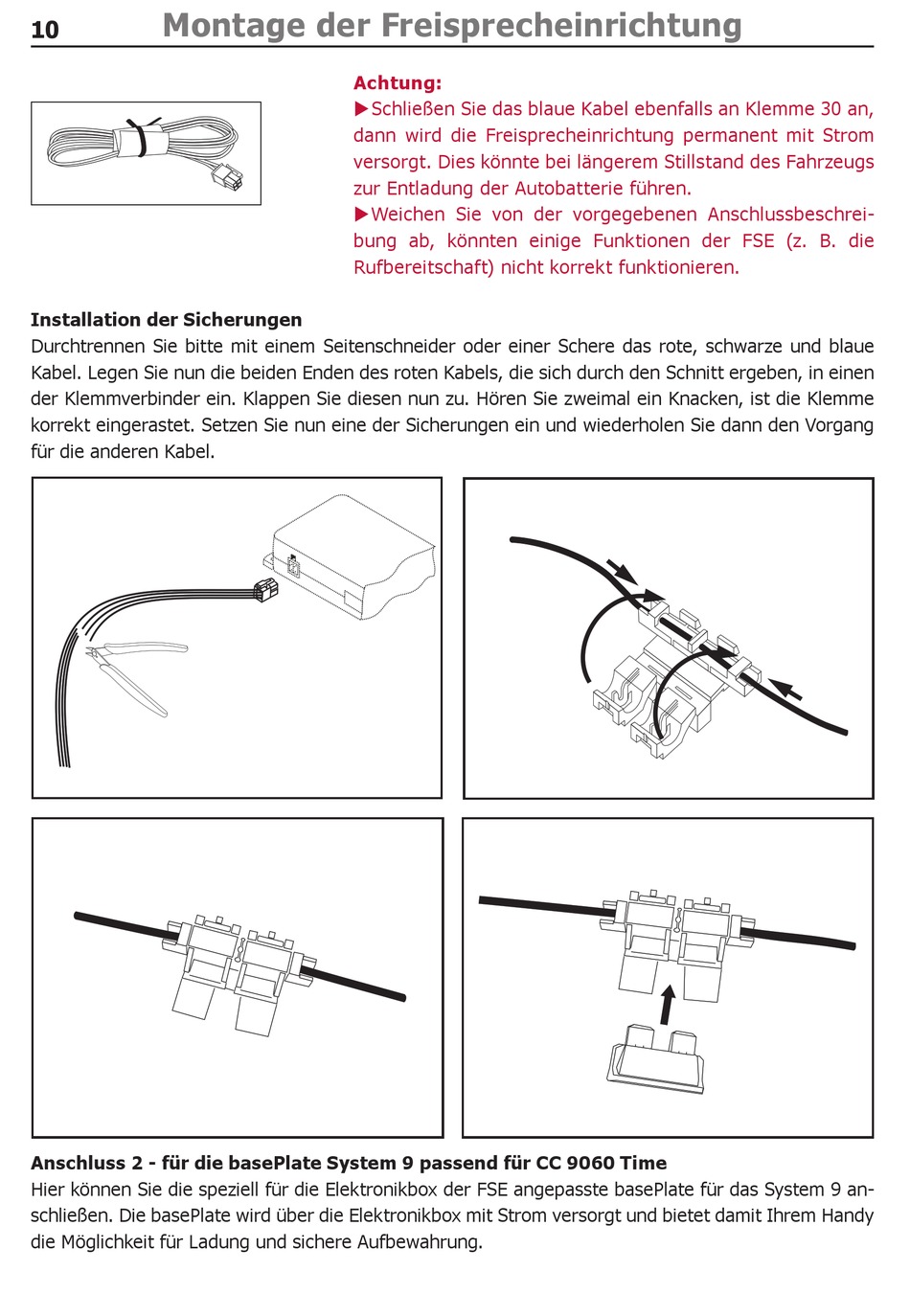

Installation der Sicherungen
Durchtrennen Sie bitte mit einem Seitenschneider oder einer Schere das rote, schwarze und blaue
Kabel. Legen Sie nun die beiden Enden des roten Kabels, die sich durch den Schnitt ergeben, in einen
der Klemmverbinder ein. Klappen Sie diesen nun zu. Hören Sie zweimal ein Knacken, ist die Klemme
korrekt eingerastet. Setzen Sie nun eine der Sicherungen ein und wiederholen Sie dann den Vorgang
für die anderen Kabel.
Anschluss 2 - für die basePlate System 9 passend für CC 9060 Time
Hier können Sie die speziell für die Elektronikbox der FSE angepasste basePlate für das System 9 an-
schließen. Die basePlate wird über die Elektronikbox mit Strom versorgt und bietet damit Ihrem Handy
die Möglichkeit für Ladung und sichere Aufbewahrung.
Achtung:
Schließen Sie das blaue Kabel ebenfalls an Klemme 30 an,
X
dann wird die Freisprecheinrichtung permanent mit Strom
versorgt. Dies könnte bei längerem Stillstand des Fahrzeugs
zur Entladung der Autobatterie führen.
Weichen Sie von der vorgegebenen Anschlussbeschrei-
X
bung ab, könnten einige Funktionen der FSE (z. B. die
Rufbereitschaft) nicht korrekt funktionieren.
