Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten ein und sichern Sie den An-
trieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Federstecker.
Die Schaltergarnitur und das Einstellset sind nicht für die dauerhafte Bedienung geeignet, sondern nur für die
Inbetriebnahme vorgesehen!
Positionieren Sie die Wickelwelle so, dass der Rollladenpanzer mittels Federn befestigt werden kann oder montieren Sie die Hoch-
schiebesicherungen nach Herstellerangaben.
ACHTUNG
Die Schaltergarnitur und das Einstellset sind nicht für die dauerhafte Bedienung geeignet, sondern nur für die
Inbetriebnahme vorgesehen!
Bei Verwendung von Federn/Hochschiebesicherungen empfehlen wir mindestens 3 Stück, bei längeren Wellen
sind 3 Federn/Hochschiebesicherungen pro Meter Wickelwelle zu verwenden.
8

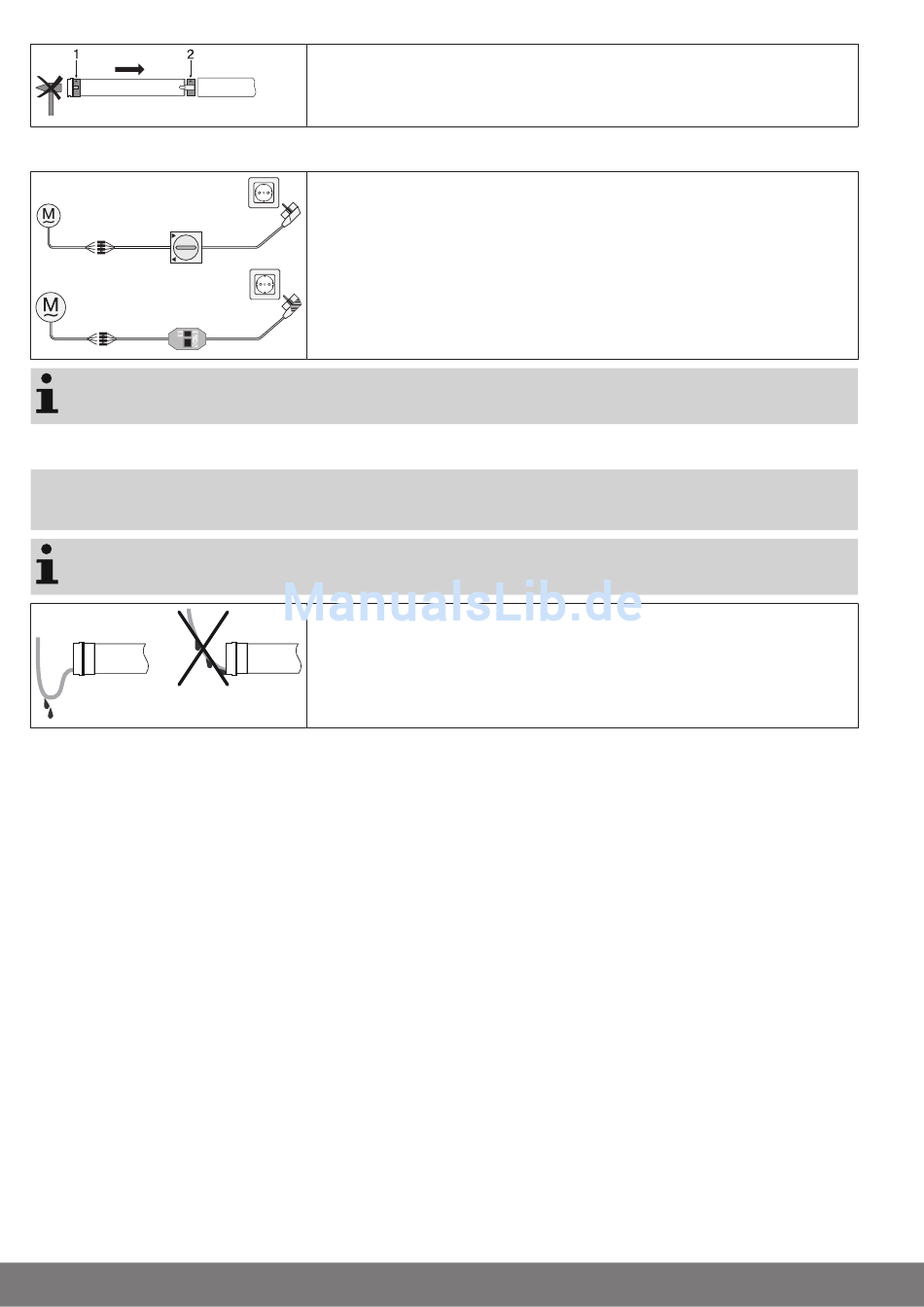

Montieren Sie den Rohrantrieb mit entsprechendem Laufring (1) und Mitnehmer (2).
Schieben Sie den Rohrantrieb mit dem vormontierten Laufring und Mitnehmer form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Laufringes und des Mitneh-
mers in der Welle.
Das automatische Einstellen der Endlagen bei Verwendung von beidseitigen An-
schlagsystemen ist mit der Schaltergarnitur (Art.-Nr. 4901 001 158 0), einem han-
delsüblichen Knebelschalter oder dem Einstellset für Antriebe mit elektronischer En-
dabschaltung (Art.-Nr. 4935 200 011 0) möglich. Alle anderen Funktionen sind aus-
schließlich mit dem Einstellset einstellbar.
Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Ein-
stell- / Bedienelements und schalten Sie die Netzspannung ein.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die An-
schlussleitung und ggfs. die Antenne dürfen nicht in den Wickelraum hineinragen.
Decken Sie scharfe Kanten ab.
