AXIS Q3538-SLVE Dome Camera
Technische Daten
1 Spitze
Unsymmetrisches Mikrofon (mit oder ohne
Elektretspeisung) oder Leitung
Audio-Ausgang
1 Spitze
Kanal 1, unsymmetrische Leitung, Mono
Das externe Mikrofon wird verwendet, wenn es angeschlossen ist.
E/A-Anschluss
Über den E/A-Anschluss werden externe Geräte in Verbindung mit Manipulationsalarmen, Bewegungserkennung, Ereignisauslösung,
Alarmbenachrichtigungen und anderen Funktionen angeschlossen. Zusätzlich zum Gleichstrombezugspunkt 0 V DC und der
Stromversorgung (12-VDC-Ausgang) stellt der E/A-Anschluss folgende Schnittstellen bereit:
Digitaleingang - Zum Anschließen von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können wie etwa
PIR-Sensoren, Tür- und Fensterkontakte sowie Glasbruchmelder.
Überwachter Eingang - Ermöglicht das Erfassen von Manipulation an einem digitalen Eingang.
Digitalausgang - Zum Anschluss externer Geräte wie Relais und LEDs. Die angeschlossenen Geräte können über das VAPIX®
Application Programming Interface, über ein Ereignis oder über die Weboberfläche des Geräts aktiviert werden.

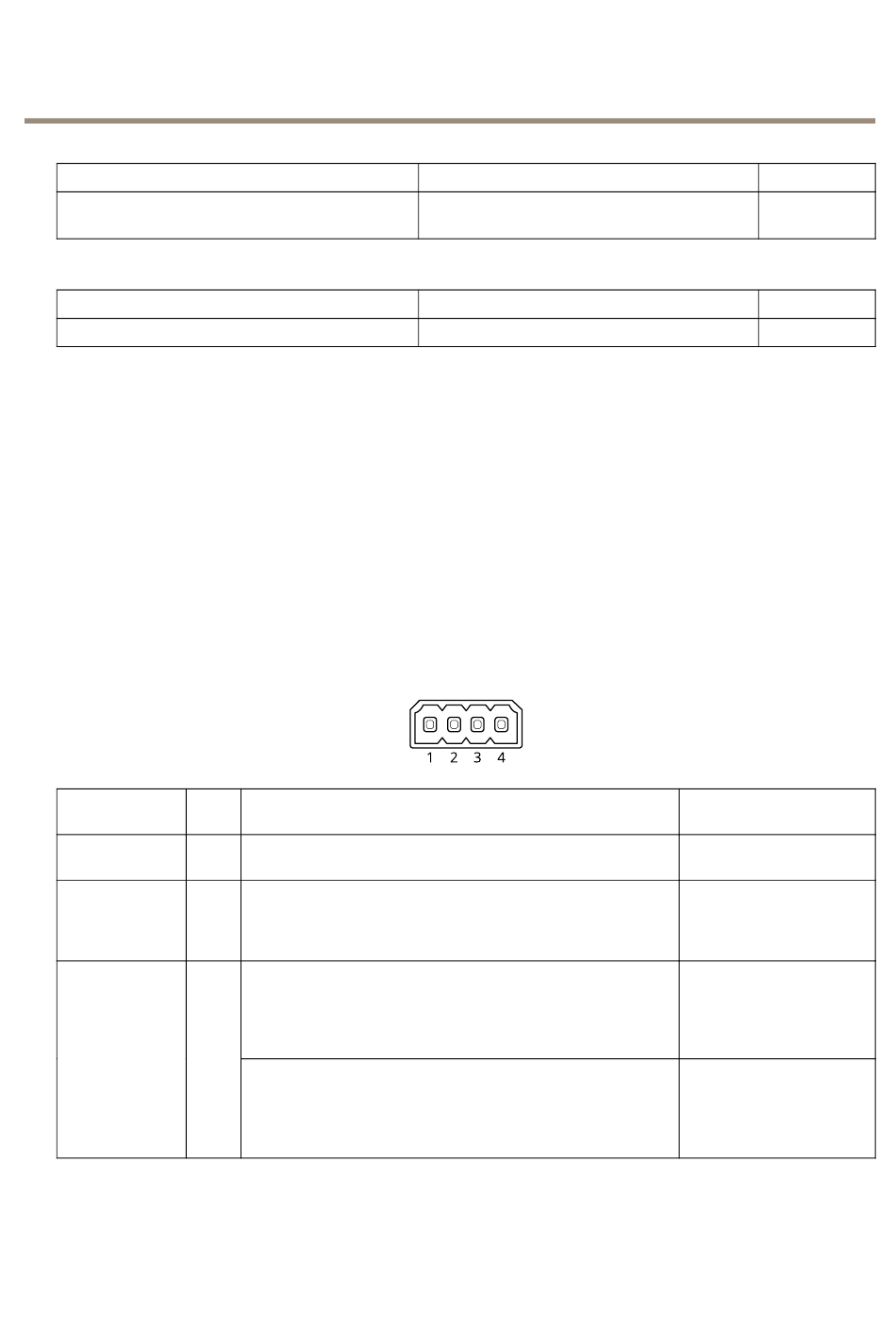

4-poliger Anschlussblock
Funktion
Erdung
Gleichstrom
Gleichstromaus-
gang
Konfigurierbar
(Ein- oder
Ausgang)
Beispiel:
Kon- Hinweise
takt
1
2
Kann für die Stromversorgung von Zusatzausrüstung verwendet
werden.
Hinweis: Dieser Kontakt kann nur als Stromausgang verwendet
werden.
3–4
Digitaler Eingang oder überwachter Eingang – Zum Aktivieren an
Kontakt 1 anschließen, zum Deaktivieren nicht anschließen. Um
überwachten Eingang zu nutzen, Abschlusswiderstände anschließen.
Informationen zum Anschließen der Widerstände bietet der
Schaltplan.
Digitaler Ausgang – Interne Verbindung mit Kontakt 1 (Erdschluss
Gleichstrom), wenn aktiviert; unverbunden, wenn deaktiviert. Bei
Verwendung mit einer induktiven Last wie etwa einem Relais muss
zum Schutz vor Spannungssprüngen eine Diode parallel zur Last
geschaltet werden.
2 Ring
Elektretspeisung, sofern ausgewählt
2 Ring
Kanal 1, unsymmetrische Leitung, Mono
60
3 Hülse
Masse
3 Hülse
Masse
Technische Daten
0 V Gleichstrom
12 V Gleichstrom
Max. Stromstärke = 50 mA
0 bis max. 30 V Gleichstrom
0 bis max. 30 V Gleichstrom,
Open Drain, 100 mA
