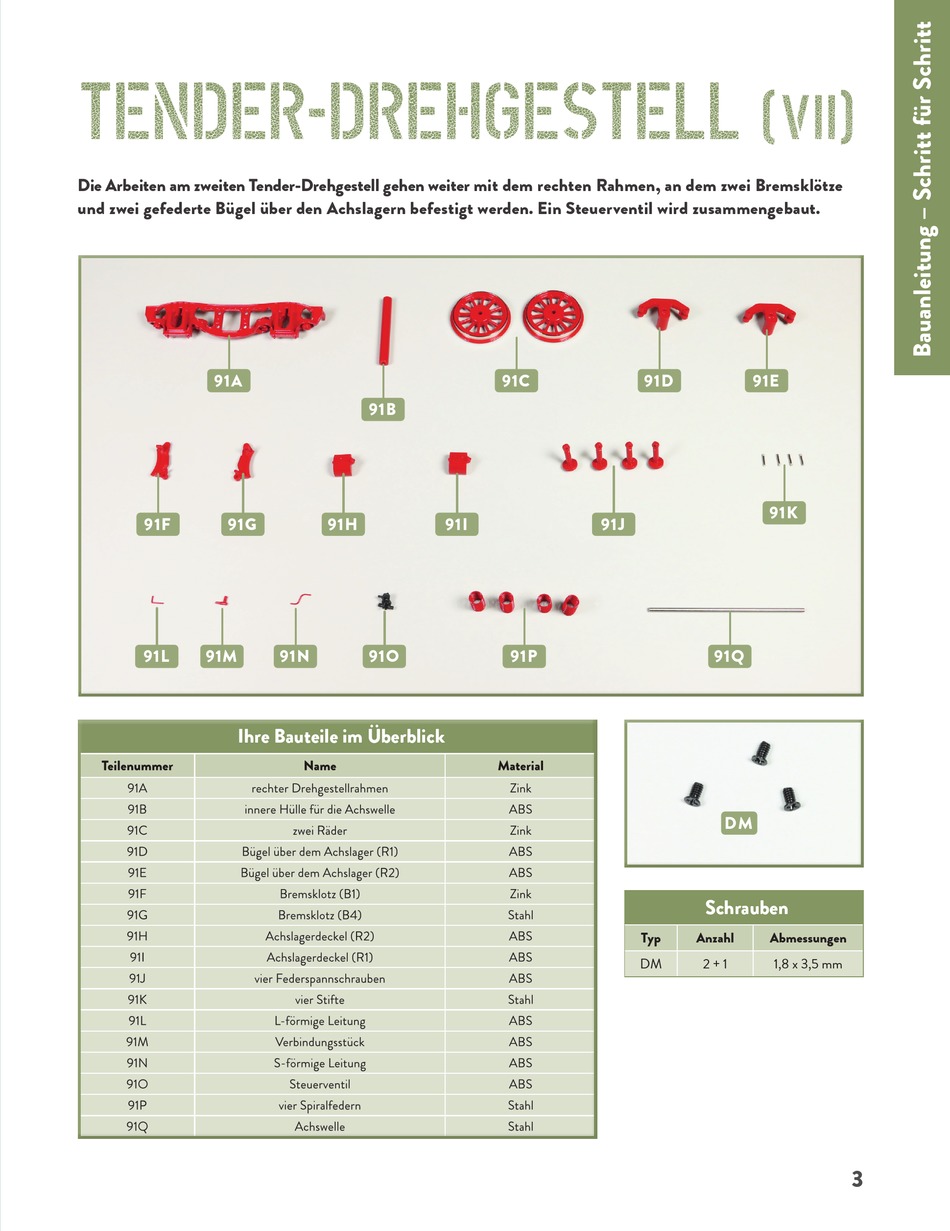

tender-drehgestell
Die Arbeiten am zweiten Tender-Drehgestell gehen weiter mit dem rechten Rahmen, an dem zwei Bremsklötze
und zwei gefederte Bügel über den Achslagern befestigt werden. Ein Steuerventil wird zusammengebaut.
91A
91F
91G
91L
91M
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
91B
91H
91I
91N
91O
91C
91D
91J
91P
Typ
DM
( VII)
91E
91K
91Q
DM
Schrauben
Anzahl
Abmessungen
2 + 1
1,8 x 3,5 mm
3
Werbung
Verwandte Anleitungen für Hachette Baureihe 01
Inhaltszusammenfassung für Hachette Baureihe 01
- Seite 1 tender-drehgestell ( VII) Die Arbeiten am zweiten Tender-Drehgestell gehen weiter mit dem rechten Rahmen, an dem zwei Bremsklötze und zwei gefederte Bügel über den Achslagern befestigt werden. Ein Steuerventil wird zusammengebaut. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 2 + 1...
- Seite 2 SCHRITT 1: Arbeiten am rechten Drehgestellrahmen Legen Sie den rechten Drehgestellrah- , die beiden Bremsklötze (B1) (B4) und zwei Schrauben Ihre Arbeitsplatte. Befestigen Sie die beiden Bremsklötze mit je einer der Schrauben , die Sie von unten eindrehen, am Drehgestellrahmen , wie abgebildet.
- Seite 3 Fügen Sie je eine Federspann- schraube in die Spiralfedern ein. Führen Sie die Federspannschrauben von unten durch die seitlichen Öffnungen am Drehgestellrahmen und sichern Sie sie mit je einem Stift am Bügel Wechsel ans rechte Ende des Drehgestellrahmens : Platzieren Sie den Bügel über dem anderen Achslager des Drehgestellrahmens.
- Seite 4 Legen Sie die Achslagerdeckel (R2) und (R1) vor den Drehgestellrah- . Kleben Sie den Deckel Bügel (R2) fest. Versehen Sie den Zapfen an der Innenseite von mit etwas Sekundenkleber und fügen Sie ihn in die Bohrung des Bügels (R1) ein, wie es der Pfeil andeutet.
- Seite 5 Kleben Sie das kurze Ende der S-förmigen Leitung in der Aufnahme des Steuerventils fest. Am langen Ende der S-förmigen Leitung wird das Verbin- fixiert. Achten Sie auf die dungsstück Ausrichtung der drei Teile zueinander. In der Aufnahme auf der anderen Seite des Steuerventils wird die L-förmige Leitung...
