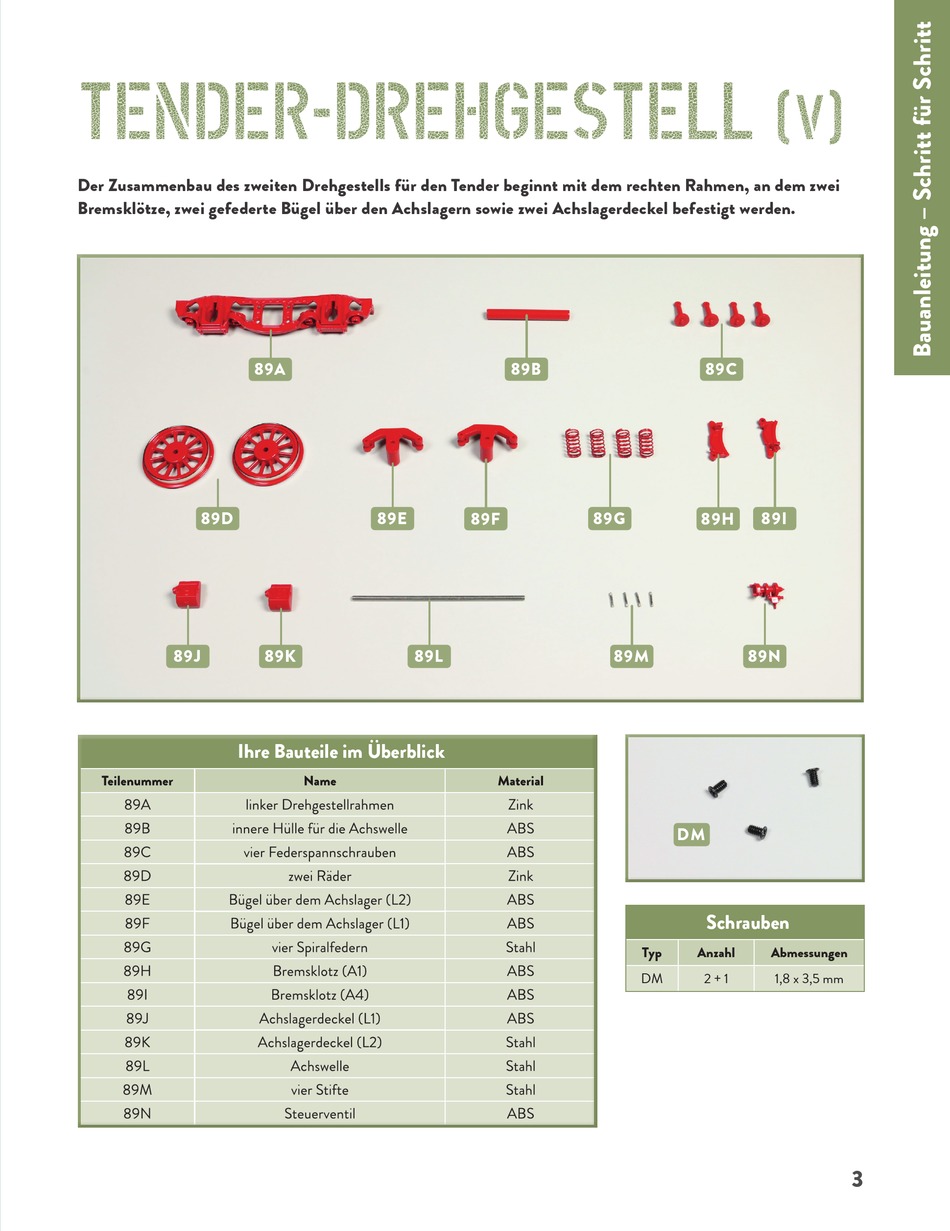

tender-drehgestell
Der Zusammenbau des zweiten Drehgestells für den Tender beginnt mit dem rechten Rahmen, an dem zwei
Bremsklötze, zwei gefederte Bügel über den Achslagern sowie zwei Achslagerdeckel befestigt werden.
89A
89D
89J
Ihre Bauteile im Überblick
Ihre Bauteile im Überblick
89E
89K
89L
89B
89F
89G
89M
Typ
DM
( V)
89C
89H
89I
89N
DM
Schrauben
Anzahl
Abmessungen
2 + 1
1,8 x 3,5 mm
3
Werbung
Verwandte Anleitungen für Hachette Baureihe 01
Inhaltszusammenfassung für Hachette Baureihe 01
- Seite 1 tender-drehgestell ( V) Der Zusammenbau des zweiten Drehgestells für den Tender beginnt mit dem rechten Rahmen, an dem zwei Bremsklötze, zwei gefederte Bügel über den Achslagern sowie zwei Achslagerdeckel befestigt werden. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 2 + 1...
- Seite 2 SCHRITT 1: Arbeiten am linken Drehgestellrahmen Legen Sie den linken Drehgestellrah- , die beiden Bremsklötze (A1) und (A4) und zwei Schrauben auf Ihre Arbeitsplatte. Nehmen Sie den Bremsklotz (A1) und fügen Sie seinen Zapfen von unten in die Bohrung am linken Drehgestellrahmen ein.
- Seite 3 Legen Sie den Bügel über dem Achslager (L1) sowie je zwei Federspannschrauben , Spiralfedern und Stifte neben den Drehgestellrahmen auf Ihre Arbeitsplatte. Platzieren Sie den Bügel über dem Achslager am Drehgestellrahmen . Fügen Sie je eine Federspann- schraube in die Spiralfedern ein, wie es das Foto zeigt.
- Seite 4 Drehgestell- Am anderen Ende des rahmens Bügel (L2) wird der über dem Achslager platziert. Legen Sie je zwei Federspannschrauben Spiralfedern und Stifte bereit. Fügen Sie je eine Federspann- schraube in eine der Spiralfedern ein. Führen Sie die Federspann- schrauben von unten durch die seitlichen Öffnungen am Drehgestellrahmen und sichern Sie sie mit je einem Stift am Bügel...
- Seite 5 Der Achslagerdeckel ist am Bügel fixiert. Am anderen Bügel (L2) wird der Achslagerdeckel (L2) festgeklebt, wie abgebildet. Nehmen Sie die Achswelle führen Sie sie durch die innere Hülle der Achswelle . Schieben Sie die Achswelle anschließend durch die Nabe des Rads , wie es der Pfeil andeutet.
