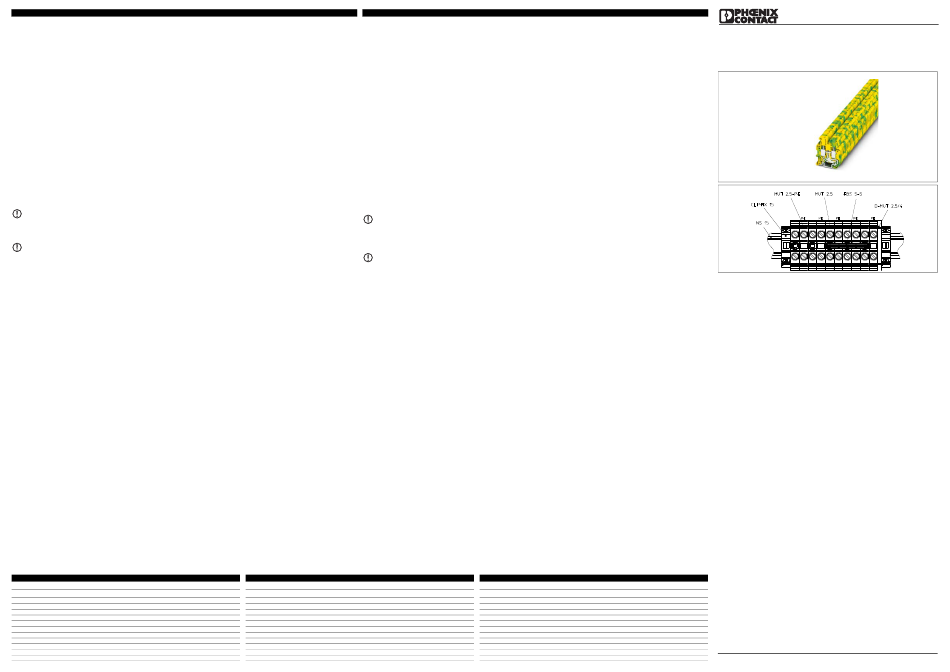

Phoenix Contact MUT 2,5-PE Einbauanweisung

English
Mini-ground terminal with screw connection for use in
potentially explosive areas
The terminal block is designed for connecting and joining copper conductors in
wiring spaces with "eb" and "ec" types of protection.
1 Installation instructions Increased safety "e"
The terminal block must be installed in a housing which is suitable for the type of
protection. Depending on the type of protection, the housing must meet the follow-
ing requirements:
- Flammable gases: IEC/EN 60079-0 and IEC/EN 60079-7
- Combustible dust: IEC/EN 60079-0 and IEC/EN 60079-31
When arranging terminal blocks of other series and sizes, as well as other certified
components in rows, ensure that the required air clearances and creepage dis-
tances are observed.
You may install the terminal block in equipment with temperature class T6 (e.g.
branch or junction boxes). The rated values must be adhered to. The ambient tem-
perature at the installation position may not exceed +40°C. The terminal block may
also be installed in equipment with temperature classes T1 to T5. For applications
in temperature classes T1 to T4, ensure compliance with the highest permissible
operating temperature at the insulating parts (see Technical Data, "Installation
temperature range").
2 Installation and connection
2.1 Installation on the DIN rail
Snap the terminal blocks in place on a corresponding DIN rail. For optical or elec-
trical isolation, you can insert partition plates or covers between the terminal
blocks. If the terminal blocks are arranged in rows, fit the corresponding cover on
the end terminal with the open half of the housing. To arrange terminal block types
of non-identical design in rows you can mount a spacer plate on the closed termi-
nal side. If the terminal strip is not protected against twisting, slipping, or moving by
other certified components, it must be fastened in place on both sides using one of
the specified end brackets (see accessories). Observe the accompanying exam-
ple/examples when installing the accessories. ()
Note: When fixing terminal blocks with other certified components, ensure
that the required air clearances and creepage distances are observed.
2.2 Use of bridging jumpers
• For this purpose, the contact tab of the plug-in bridge must be disconnected for
the skip PE terminal to be disconnected. ()
NOTE: Using skip bridging from the ground terminals reduces the rated volt-
age of the bridged basic terminal blocks.
2.3 Connecting the conductors
Strip the conductors to the specified length (see technical data). Stranded conduc-
tors can be fitted with ferrules. Crimp the ferrules using crimping pliers and ensure
that the test requirements listed in DIN 46228 Part 4 are met. The length of the cop-
per ferrules must equal the specified conductor stripping length. Insert the conduc-
tor into the terminal point up to the stop. Tighten the screw of the terminal point (tool
recommendation, see accessories), adhere to the specified torque range.
Recommendation: tighten all screws including those which are on terminal points
that are not used.
3 For further information, see page 2
Certificate of conformity
Valid certificates / EU type test certificates and examination certificates
Reference to the general safety notes
Technical data
Technical data
Marking on the product
Operating temperature range
Connection capacity
Rated cross section
Connection capacity rigid
Connection capacity flexible
Stripping length
Torque
Accessories / Type / Item No.
End cover / D-MUT 2,5/4 / 3248033
Screwdriver / SZS 0,6X3,5 / 1205053
End bracket / CLIPFIX 15 / 3022263
Mini-Schutzleiterklemme mit Schraubanschluss für den
Einsatz in explosionsgefährdeten Bereichen
Die Klemme ist zum Anschließen und Verbinden von Kupferleitern in Anschluss-
räumen der Zündschutzarten „eb" und „ec" vorgesehen.
1 Installationshinweise Erhöhte Sicherheit „e"
Sie müssen die Klemme in einem Gehäuse einbauen, das für die Zündschutzart
geeignet ist. Je nach Zündschutzart muss das Gehäuse diesen Anforderungen
entsprechen:
- Brennbare Gase: IEC/EN 60079-0 und IEC/EN 60079-7
- Brennbarer Staub: IEC/EN 60079-0 und IEC/EN 60079-31
Achten Sie bei der Aneinanderreihung von Reihenklemmen anderer Baureihen
und -größen sowie anderen bescheinigten Bauteilen darauf, dass die erforderli-
chen Luft- und Kriechstrecken eingehalten werden.
Sie dürfen die Klemme in Betriebsmitteln mit der Temperaturklasse T6 einsetzen
(z. B. Abzweig- oder Verbindungskästen). Halten Sie dabei die Bemessungswerte
ein. Die Umgebungstemperatur an der Einbaustelle darf maximal +40 °C betra-
gen. Die Klemme ist auch in Betriebsmitteln mit den Temperaturklassen T1 bis T5
einsetzbar. Halten Sie für Anwendungen in den Temperaturklassen T1 bis T4 die
höchstzulässige Einsatztemperatur an den Isolationsteilen ein (siehe technische
Daten "Einsatztemperaturbereich").
2 Montieren und Anschließen
2.1 Montieren auf der Tragschiene
Rasten Sie die Klemmen auf eine zugehörige Tragschiene. Zur optischen oder
elektrischen Trennung können Sie Abteilungstrennplatten oder Deckel zwischen
den Klemmen einsetzen. Versehen Sie bei Aneinanderreihung der Klemmen die
Endklemme mit offener Gehäuseseite mit dem zugehörigen Deckel. Für eine An-
einanderreihung nicht baugleicher Klemmensorten, können Sie eine Distanzplatte
an der geschlossenen Klemmenseite montieren. Wird die Klemmenleiste nicht
durch andere bescheinigte Bauteile gegen Verdrehen, Verrutschen oder Ver-
schieben gesichert, muss diese beidseitig mit einem der benannten Endhalter fi-
xiert werden (siehe Zubehör). Richten Sie sich bei der Montage des Zubehörs
nach dem nebenstehenden Beispiel/Beispielen. ()
Achtung: Beachten Sie bei der Fixierung von Reihenklemmen mit anderen
bescheinigten Bauteilen darauf, dass die erforderlichen Luft- und Kriech-
strecken eingehalten werden.
2.2 Verwendung von überspringenden Brücken
• Hierzu muss die Kontaktzunge der Steckbrücke für die zu überspringende PE-
Klemme herausgetrennt sein. ()
ACHTUNG: Bei überspringender Brückung von Schutzleiterklemmen, re-
duziert sich die Bemessungsspannung der gebrückten Grundklemmen.
2.3 Anschließen der Leiter
Isolieren Sie die Leiter mit der angegebenen Länge ab (siehe technische Daten).
Flexible Leiter können mit Aderendhülsen versehen werden. Verpressen Sie Ade-
rendhülsen mit einer Presszange und stellen Sie sicher, dass die Prüfanforderun-
gen gemäß DIN 46228 Teil 4 eingehalten werden. Die Länge der Kupferhülsen
muss der angegeben Abisolierlänge der Leiter entsprechen. Führen Sie den Leiter
bis zum Anschlag in die Klemmstelle ein. Drehen Sie die Schraube der Klemm-
stelle an (Werkzeugempfehlung, siehe Zubehör), beachten Sie den angegebenen
Drehmomentbereich.
Empfehlung: Drehen Sie alle Schrauben, auch die der nicht belegten Klemmstel-
len an.
3 Weitere Informationen, siehe Seite 2
Konformitätsbescheinigung
Gültige Zertifikate / (EU-) Baumusterprüfbescheinigungen
Hinweis auf die allgemeine Sicherheitshinweise
Technische Daten
Technische Daten
Kennzeichnung am Produkt
Einsatztemperaturbereich
Anschlussvermögen
Bemessungsquerschnitt
Anschlussvermögen starr
Anschlussvermögen flexibel
Abisolierlänge
Drehmoment
Zubehör / Typ / Artikelnr.
Abschlussdeckel / D-MUT 2,5/4 / 3248033
Schraubendreher / SZS 0,6X3,5 / 1205053
Endhalter / CLIPFIX 15 / 3022263
Deutsch
   
Ex: X

II 2 GD Ex eb IIC Gb
-60 °C ... 110 °C
2,5 mm² // AWG 14
0,2 mm² ... 4 mm² // AWG 24 - 12
0,2 mm² ... 2,5 mm² // AWG 24 - 14
9 mm
0,5 Nm ... 0,6 Nm
Phoenix Contact GmbH & Co. KG
Flachsmarktstraße 8, 32825 Blomberg, Germany
Fax +49-(0)5235-341200, Phone +49-(0)5235-300
phoenixcontact.com
MNR 01064776 - 01
DE Einbauanweisung für die Elektrofachkraft
EN Installation notes for electrically skilled persons
MUT 2,5-PE


© Phoenix Contact 2024
2024-02-12
3248032
