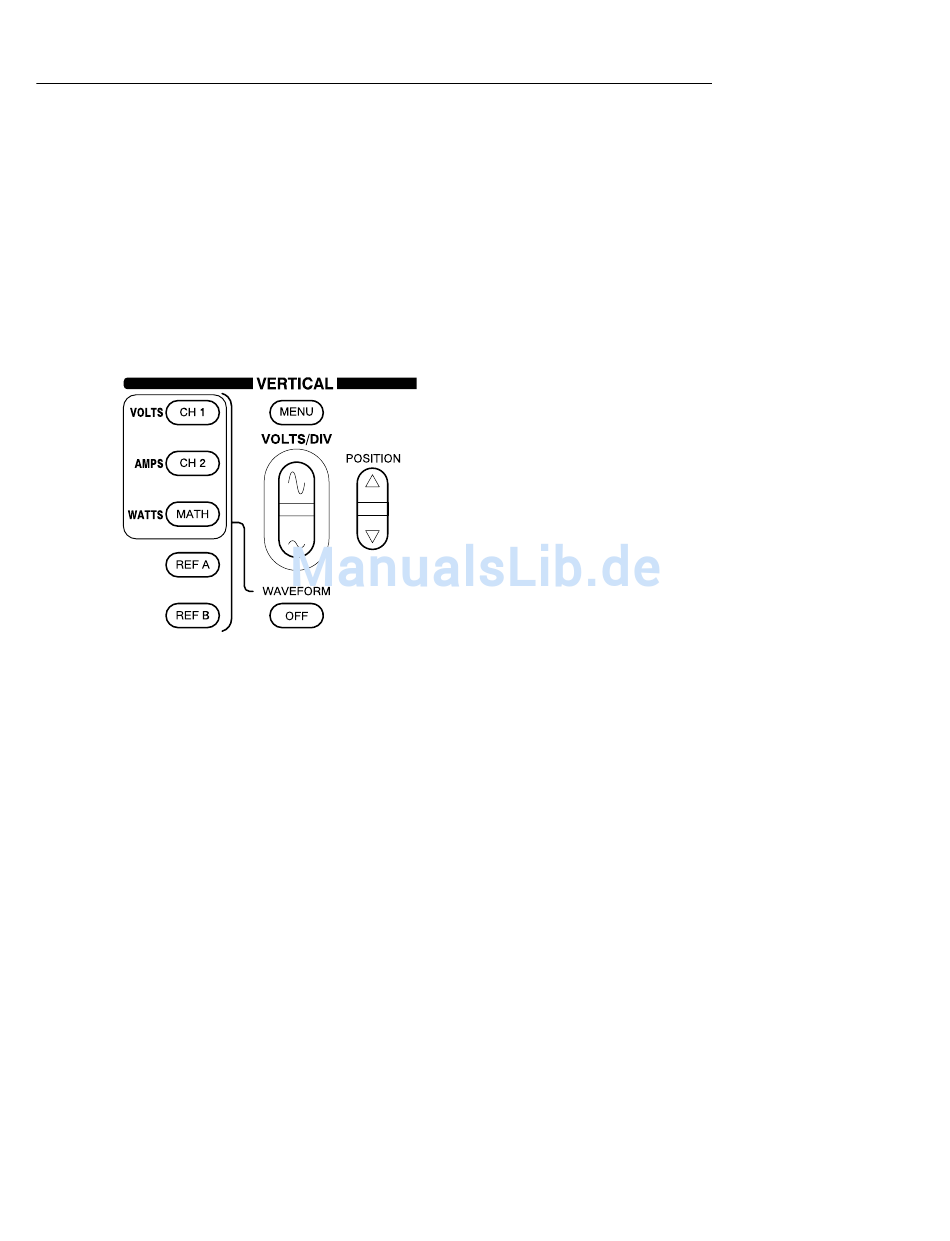

VERTICAL–Einstellungen
VERTICAL–Einstellungen
Mit diesen Einstellungen können Signale angezeigt, die vertikale
Skala und Position eingestellt und die Eingangsparameter konfigu-
riert werden. Im Instrument TekScope THS720P steuern die
Vertikaleinstellungen auch die Anzeige von Oberwellen des Signals.
Siehe eine Beschreibung dieser Meßart auf Seite 3–16.
Vertikale Funktionen im Oszilloskopmodus
Sämtliche vertikalen Funktionen wirken sich auf das gewählte Signal
aus. Das CH 1–, CH 2–, MATH–, REF A– bzw. REF B–Signal wird
durch Drücken der entsprechenden Taste gewählt.
Bei der Oberwellenanzeige (THS720P) lassen die Tasten CH1, CH2
und MATH die Oberwellenanteile der Spannungen, der Stromstärken
bzw. der Leistungen des Meßsignals anzeigen.
Um ein Signal von der Anzeige zu löschen, wird dieses gewählt und
anschließend die Taste WAVEFORM OFF gedrückt.
Das Vertikalmenü wird mit der MENU–Taste angezeigt. Der Inhalt
dieses Menüs hängt jeweils vom gewählten Signal ab.
THS710A, THS720A, THS730A und THS720P Benutzerhandbuch
3–68
