4. Konfiguration

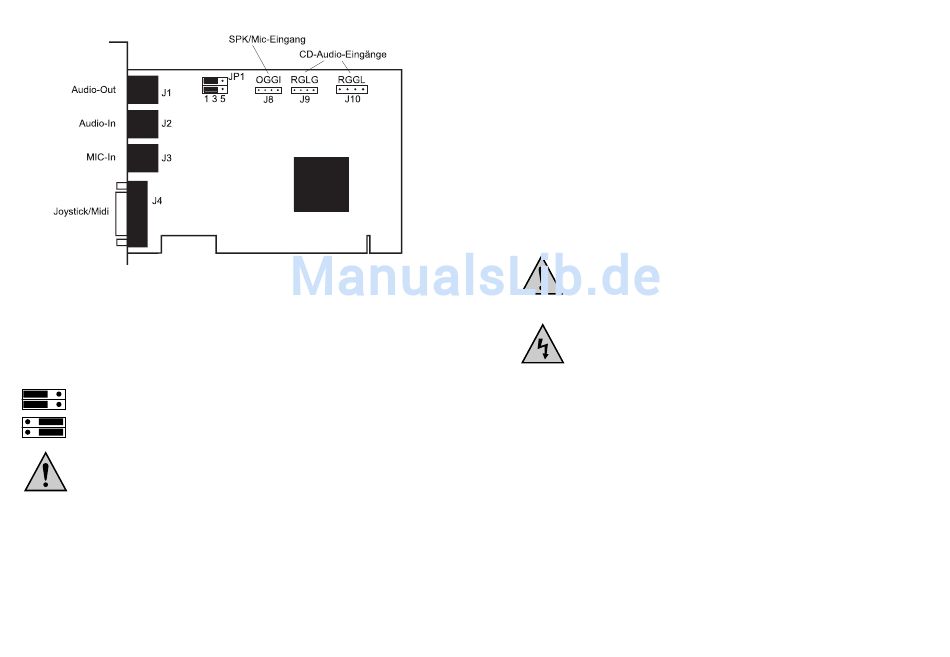

Audio-Ausgang („Audio-Out")
Über den Audio-Ausgang lassen sich direkt Verstärker z.B. Ihrer HiFi-Anlage ansch-
ließen oder auch Lautsprechersysteme mit eingebautem Verstärker (sog. aktive Laut-
sprecher).
Aber auch normale KLEINE Lautsprecher ohne Verstärker (sog. passive Lautspre-
cher) lassen sich anschliessen, da auf der Soundkarte ein kleiner Verstärker integriert
ist. Über die beiden Steckbrücken JP1 auf der Soundkarte können Sie zwischen
„Line-Out" und „Speaker-Out" umschalten.
Line-Out aktiviert (Line-Ausgangspegel)
Speaker-Out aktiviert (höherer Ausgangspegel, passive Lautsprecher
anschliessbar)
Bitte beachten Sie, dass durch den höheren Ausgangspegel in
Stellung "Speaker-Out" externe Geräte mit "Line"-Eingangspegel
beschädigt werden können!
Falls Sie also keine externen passiven Lautsprecher anschliessen,
stellen Sie die Steckbrücken bitte immer auf Stellung "Line" ein.
Line-Eingang („Line-In")
Der Line-Eingang ermöglicht den Anschluß externer Signalquellen, z.B. ein CD-Play-
er oder Cassettendeck, dessen Audiosignale digitalisiert werden können.
Mikrofon-Eingang („MIC-IN")
Über diesen Eingang können Sie ein Mikrofon anschließen.
4
Joystickbuchse
An die Joystickbuchse können Sie einen analogen PC-Joystick anstecken oder auch
MIDI-Geräte.
Anschlüsse für Audiokabel (J9 und J10)
Schließen Sie hier z.B. das Audiokabel des CD-ROMs an. Wichtig: Selbst wenn das
Kabel paßt, kann es evtl. falsch belegt sein; d.h., daß z.B. eine Signalleitung (linkes
oder rechtes Audio-Signal) auf Masse (GND) gelegt wird. Wenn also das linke, rech-
te oder gar beide Audiosignale fehlen, so kontrollieren Sie erst einmal das Audioka-
bel, ob es auch richtig belegt ist und stecken Sie das Kabel evtl. um.
Mono-Eingang (J8)
Er könnte für den Lautsprecheranschluss eines internen Modems o.ä. verwendet
werden.
5. Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen
Sie den Einbau von einer FACHKRAFT oder einer entsprechenden
Fachwerkstatt durchführen!
Durch unsachgemässen Einbau wird sowohl die Soundkarte als
auch Ihr Computer und alle angeschlossenen Geräte beschädigt.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den die Soundkarte eingebaut wer-
den soll und alle angeschlossenen Geräte aus und trennen Sie alle
Geräte von der Netzspannung, ziehen Sie den Netzstecker! Das
Ausschalten über den Netzschalter genügt nicht!
Gleiches gilt, wenn Sie nachträglich Einstellungen auf der Sound-
karte ändern wollen.
•
Schrauben Sie das Gehäuse Ihres Computers auf und nehmen Sie den Gehäuse-
deckel vorsichtig ab.
•
Entfernen Sie ein Slotblech (oder ggf. Ihre alte Soundkarte).
•
Stecken Sie die Soundkarte in einen freien PCI-Steckplatz und schrauben Sie sie
fest. Kontrollieren Sie, ob die Soundkarte richtig im Steckplatz sitzt!
•
Schrauben Sie den Computer wieder zu, verbinden Sie die Soundkarte über den
Audio-Out-Anschluss z.B. mit Ihren Lautsprechern.
•
Verbinden Sie Ihren Computer und Monitor wieder mit der Netzspannung und
schalten Sie alle Geräte ein.
•
Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort wieder aus und kon-
trollieren Sie sämtliche Einstellungen und Kabelverbindungen.
