Inhaltszusammenfassung für Keil Telecom AVT classic

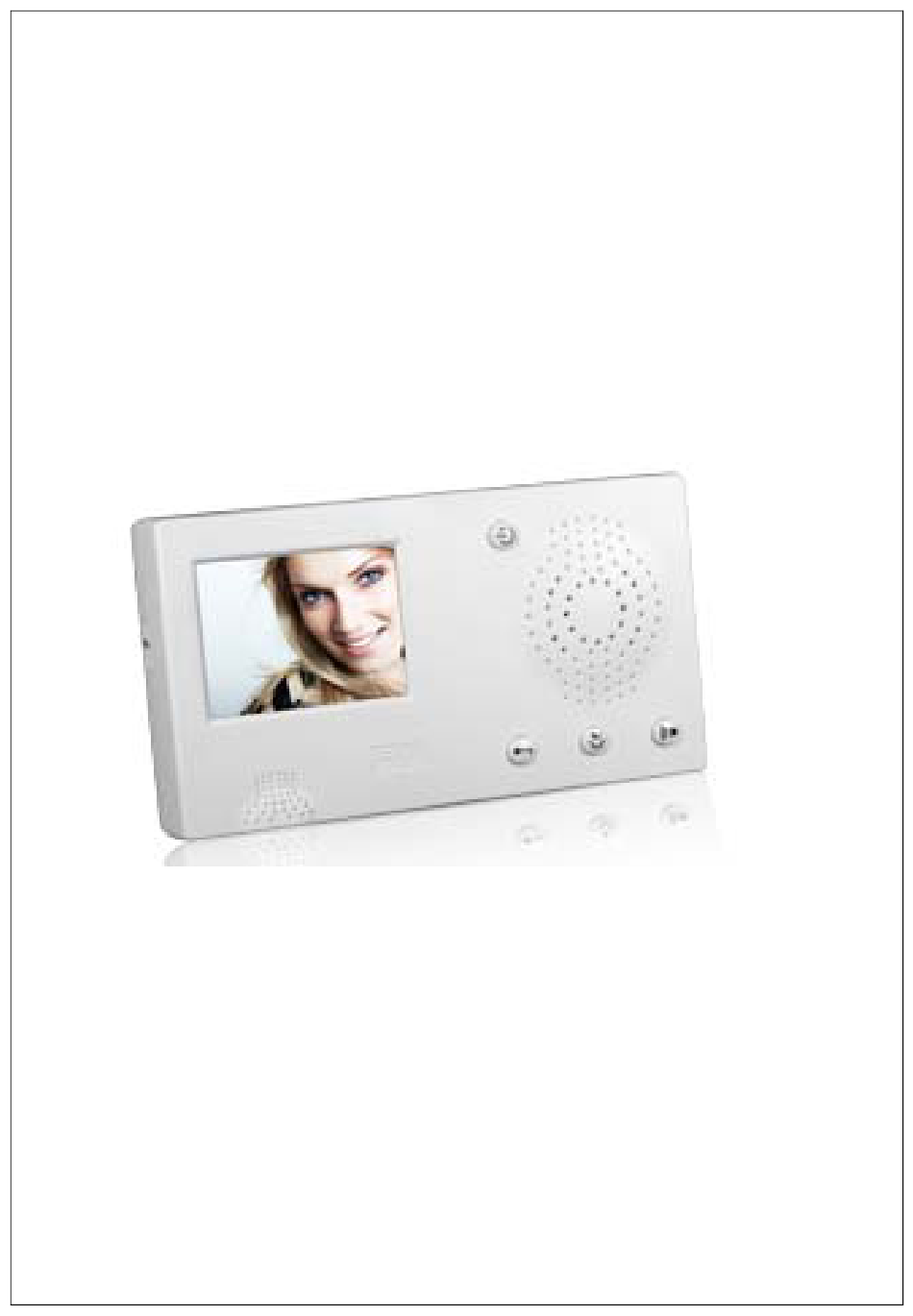

- Seite 1 AVT classic Montage und Bedienungsanleitung...
- Seite 2 Seite 2...
- Seite 3 Sicherheitshinweise ........................4 Rücknahme und Recycling ....................... 4 Technischer Kundenservice ..................... 4 Funktionsbeschreibung ......................5 Montage ........................... 6 Tasten und Bedienelemente am AVT classic ................8 Generelle Funktionsweise ......................9 Funktionstasten ........................9 Aktivierung des Monitors ......................9 Programmierung ........................10 Technische Daten ........................
- Seite 4 Sicherheitshinweise Vorsicht! Beachten Sie diese Sicherheitshinweise, um Verletzungen von Personen oder Beschädigungen des Produktes zu vermeiden. – Bei Fragen wenden Sie sich an Ihren Fachhändler oder an die Hotline (s. Anhang). Lassen Sie Servicearbeiten nur von einem Fachmann ausführen. – Vor Installationsarbeiten an den Anschlussklemmen der analogen Anschlüsse trennen Sie unbedingt die Telefonanlage von der Versorgungsspannung und dem Telefonanschluss.
- Seite 5 Funktionsbeschreibung Das AVT ist ein Videohaustelefon mit Freisprechfunktion und zwei programmierbaren Tasten. Einfach und intuitiv zu bedienen. Sie sehen sofort auf dem integrierten TFT Farbdisplay wer vor ihrer Haustür steht. Ohne Hörer und Kabel können sie frei mit dem Besucher sprechen, per Tastendruck die Tür öffnen und die Außenbeleuchtung einschalten*. Das AVT gibt ihnen Sicherheit.
- Seite 6 Monta Der Trä ägerrahmen (Abb.1) de es AVT wird d mit vier S chrauben a an der Wan nd befestigt. . Bohren sie vier Löcher in die Wand und verwen nden sie ge eeignete Sc chrauben u und Dübel ( (nicht im Lieferum mfang).
- Seite 7 AVT dann von oben n mittels d der vier Befestig gungspunkt te auf dem M Montagerah hmen ein. AVT classic – Connector (A Abbildung 3) Übersic cht über die Jumper un d Einstellm öglichkeiten n auf der AV VT Platine AVT cla assic –...
- Seite 8 Taste n und Be e dienelemente am AVT c c lassic AVT classic – Frontansicht (A Abbildung 5) AVT classic – S Seitenansicht (A Abbildung 6) Seite 8...
- Seite 9 Generelle Funktionsweise Das AVT ist ein Videofreisprechmonitor für eine Tür-Gegensprechanlage und wird an eine analoge Nebenstelle der bestehenden Haustelefonanlage angeschlossen. Die Türstation an der Haustür ist dabei so einzurichten, dass bei Betätigung des Klingeltasters die zugeordneten Telefone und das AVT klingeln. Die Signalisierung eines eingehenden Anrufs erfolgt akustisch und der Videomonitor schaltet sich automatisch ein.
- Seite 10 Programmierung Programmierung vornehmen können, entfernen Programmierjumper JP3 (Abb 4). Rufen Sie das AVT von einem weiteren Telefon über die Nebenstellennummer an. Das AVT nimmt den Anruf automatisch entgegen und sie können die Programmierung starten. Eine Programmierung ist nur im Tonwahlmodus (MFV) möglich. Nach Beendigung der Programmierung muss der Programmierjumper JP3 (Abb.
- Seite 11 Programmierung der Telefonnummer (Ruftaste): Für die Programmierung auf Taste 2 geben sie die Rufnummer (max. Länge 32 Zeichen) mit einer vorangestellten 1 und Sternchen ein, Abschluss ebenfalls wieder mit Sternchen. Beispiel: 1*15* Programmiert die Rfnr. 15 Beispiel: 1*0017312345637* Programmiert die Rfnr. 001731234567 mit Amtsholung Spezielle Wahlparameter (optional) Format: 1...
- Seite 12 Keil Telecom Vertriebs GmbH & Co KG Dohnanyistr. 30 D-04103 Leipzig Telefon: +49 (0) 341 256 317 40 Telefax: +49 (0) 341 256 317 49 E-Mail: info@keil-telecom.de Internet: www.keil-telecom.de Stand Januar 2011 Änderungen vorbehalten. Seite 12...
